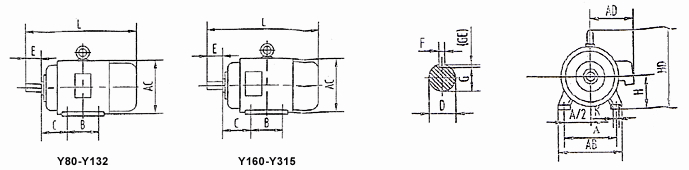

機座帶底腳、端蓋上無凸緣的電動機安裝尺寸

機 座 號	極 數(shù)	安 裝 尺 寸 及 公 差																			外 形 尺 寸 Overall dimension
		A	A/2		B	C		D		E		F		G1)		H		K2)			AB	AC	AD	HD	L
		基本 尺寸	基本 尺寸	極限 偏差	基本 尺寸	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	位置度 公差
80M	2、4	125	62.5	±0.50	100	50	±1.5	19		40	±0.310	6	0 -0.030 0 -0.036	15.5	0 -0.10	80	0 -0.5	10		ф1.0	165	175	150	175	290
90S	2、4、6	140	70		100	56		24		50		8		20	0 -0.20	90					180	195	160	195	315
90L					125																				340
100L		160	80		140	63	±2.0	28		60	±0.370			24		100		12			205	215	180	245	380
112M		190	95		140	70										112					245	240	190	265	400
132S	2、4、6、8	216	108		140	89		38		80		10		33		132					280	275	210	315	475
132M					178																				515
160M		254	127	±0.75	210	108	±3.0	42		110	±0.430	12	0 -0.043	37		160		15		ф1.5	330	335	265	385	605
160L					254																				650
180M		279	139.5		241	121		48				14		42.5		180					355	380	285	430	670
180L					279																				710
200L		318	159		305	133		55				16		49		200		19			395	420	315	475	775
225S	4、8	356	178		286	149	±4.0	60		140	±0.500	18		53		225					435	475	345	530	820
225M	2				311			55		110	±0.430	16		49											815
	4、6、8							60		140	±0.500	18		53											845
250M	2	406	203	±1.00	349	168										250		24		ф2.0	490	515	385	575	930
	4、6、8							65						58
280S	2	457	228.5		368	190										280	0 -0.10				550	580	410	640	1000
	4、6、8							75				20	0 -0.052	67.5
280M	2				419			65				18	0 -0.043	58											1050
	4、6、8							75				20	0 -0.052	67.5
315S	2	508	254		406	216		65				18	0 -0.043	58		315		28			744	645	576	865	1240
	4、6、8、10							80		170		22	0 -0.052	71											1270
315M	2				457			65		140		18	0 -0.043	58											1310
	4、6、8、10							80		170		22	0 -0.052	71											1340
315L	2				508			65		140		18	0 -0.043	58											1310
	4、6、8、10							80		170		22	0 -0.052	71											1340
1.G＝D-GE，GE的極限偏差對機座號80為（ +0.10 0 ），其余為（ +0.20 0 ）。 　　2.K孔的位置度公差以軸伸的軸線為基準。

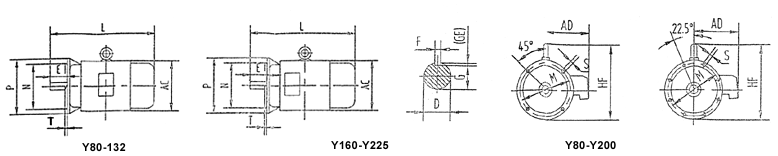

機座帶底腳、端蓋上有凸緣的電動機安裝尺寸

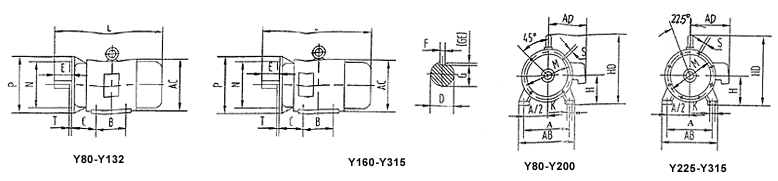

機座不帶底腳、端蓋上有凸緣的電動機安裝尺寸

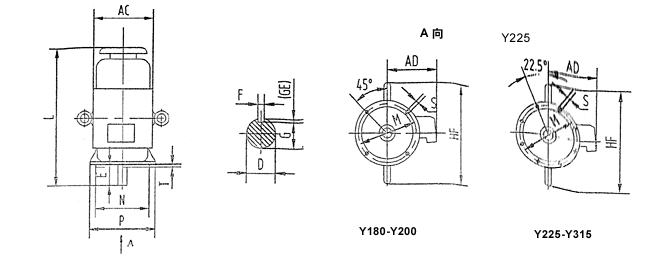

立式安裝，機座不帶底腳、端蓋上有凸緣，軸伸向下的電動機安裝尺寸

機 座 號	凸 緣 號	極 數(shù)	安 裝 尺 寸 及 公 差
			D		E		F		G1)		M	N		P3)	R4)		S2)			T		凸緣 孔數(shù)	AC	AD	HD	L
			基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差		基本 尺寸	極限 偏差		基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	位置度 公差	基本 尺寸	極限 偏差
180M	FF300	2、4、6、8	48	+0.018 +0.002	110	±0.430	14	0 -0.043	42.5	0 -0.20	300	250	+0.016 -0.013	350	0	±3.0	19	+0.520 0	ф1.5	5	0 -0.120	4	380	285	500	730
180L	FF350																									770
200L			55	+0.030 +0.011			16		49		350	300	±0.016	400									420	315	550	850
225S	FF400	4、8	60		140	±0.500	18		53		400	350	±0.018	450		±4.0						8	475	345	610	910
225M		2	55		110	±0.430	16		49																	905
		4、6、8	60		140	±0.500	18		53																	935
250M	FF500	2									500	450	±0.020	550									515	385	650	1035
		4、6、8	65						58
280S		2																					580	410	720	1120
		4、6、8	75				20	0 -0.052	67.5
280M		2	65				18	0 -0.043	58																	1170
		4、6、8	75				20	0 -0.052	67.5
315S	FF600	2	65				18	0 -0.043	58		600	550	±0.022	660			24		ф2.0	6	0 -0.150		645	576	900	1360
		4、6、8、10	80		170		22	0 -0.052	71																	1390
315M		2	65		140		18	0 -0.043	58																	1460
		4、6、8、10	80		170		22	0 -0.052	71																	1490
315L		2	65		140		18	0 -0.043	58																	1460
		4、6、8、10	80		170		22	0 -0.052	71																	1490
1.G＝D-GE，GE的極限偏差對機座號80為（ +0.10 0 ），其余為（ +0.20 0 ）。 　　2.P 尺寸為最大極限值。 　　3.R 為凸緣配合面至軸伸肩的距離。 　　4.S 孔的位置度公差以軸伸的軸線為基準。
