          直流互感器的原理和應用
          [ ]

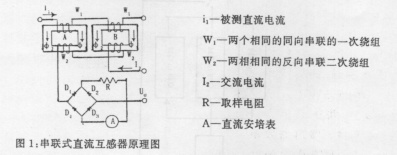

          l、串聯式直流互感器原理圖

          直流互感器是由2個鐵芯及4個繞組構成,互感器的失芯A和B是用高導磁系數的鐵磁物質制成的,它的尺寸完全一致。兩鐵芯的一次側彼此串聯,直流電流通過一次側,二次側可以串聯,也可以并聯,并通過橋式整流器接到輔助的交流電源。二次側是這樣連接的,即在輔助交流iz的一個半周波內,其中鐵芯A里磁通的交流分量與一次側直流所產生的磁通反方向,而在鐵芯B里,這兩部分磁通方向相同。在另一個半周波內,鐵芯A中,兩磁變為同相,而鐵芯B中,兩磁通變為反相。
          2、直流互感器工作原是
          飽和電抗器的直流控制線圈成為直流互感器的;次線圈,交流工作線圈成為二次線圈。直流互感器的原理實質上是當鐵心被交直流線圈同時激勵時,直流電流的大小引起鐵芯飽和程度的改變,使交流線圈的電抗大小發生變化,交流電流及串在回路中的取樣電阻上的電壓會相應改變。當直流為被測電流時,由取樣電阻上可得到正比于直流電流的電壓。
          3、直流互感器在恒流源中的應用
          直流互感器在恒流源中作電流取樣裝置串在主回路中,本身發熱引起的誤差足夠小,即溫度穩定性好,保證了取樣的精度。由并聯式恒流源框圖可知:
          IO=Il—I2

          當外電或負載的變化使I。增大時,增量為△I。,直流互感器取樣信號也得到一個增量AU。。由于比較放大部分是同相輸入,所以輸出端也有一個電壓增量△U,此增量使并聯調整管的注入電流增大,于是Iz增大,據式(1),Il也必然使AIl增大,從而在限流電阻I。不變。即根據電流誤差信號,通過控制調整管的直流工作點調整負載的電流實現恒流。反應出的現象是,隨負載或外電的變化,直流表 A2的大小在隨著變化,而正是由于這種變化,才保持直流表Al的大小恒定不變。
          在速調管電視發射機中,恒流勵磁電源取樣裝置直流互感器性能變壞,在勵磁電流大小正常的情況下,也會出現勵磁電流過大或過小的異常現象,引起發射機保護系統的誤動作,影響播出。實踐證明,直流互感器取樣系統的損坯經常由橋式整流二極管損坯引起。
          出處: 作者:網絡文摘
