式中 It——熱繼電器整定電流．A；
         IN——電動機額定電流，A；
         cosφ——電動機功率因數。

    (二)作圖法

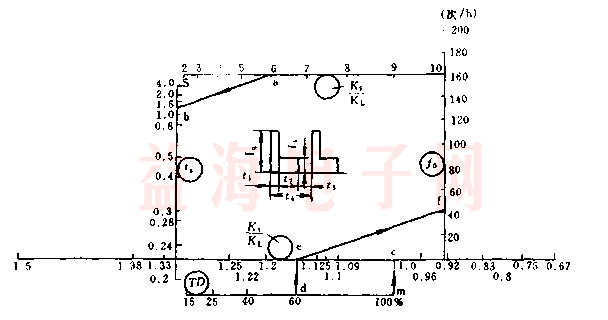

    用于保護反復短時工作電動機的熱繼電器，每小時允許的操作次數，與電動機的起動過渡過程、通電持續率及負載電流等因素有關。復合加熱的熱繼電器，在反復短時工作下每小時允許的操作次數，可按圖1所示的速查曲線選用。
    間接加熱的熱繼電器每小時允許的操作次數，比按圖1速查曲線選用的次數稍高。當電動機每小時的操作次數較高時，可選用帶速飽和電流互感器的熱繼電器。
    圖3—1及其應用方法是根據下列公式繪制和確定的。反復短時工作允許操作頻率為

    式中  f。——允許操作頻率，次/h；
          Kc——計算系數，Kc＝0.8—0.9；
          ts——電動機起動時間，s：
          Ks——電動機起動電流倍數(即其起動電流與其額定電流之比)；

          KL——電動機負載電流倍數(即其負載電流與其額定電流之比)：
          K1——熱繼電器額定整定電流與電動機額定電流之比：

          TD——通電持續率。
