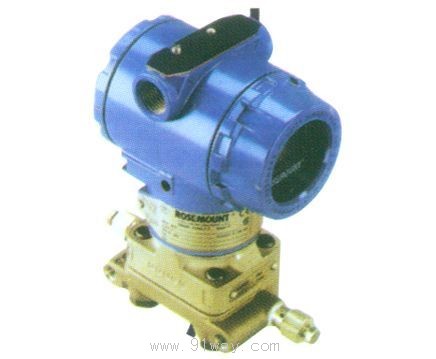

SCC3051系列智能變送器產品詳細說明：

產品簡介

SCC3051系列智能變送器是采用世界先進成熟可靠的電容技術，通過國內科研力量結合我國實際情況開發生產的新一代智能化變送器。在原理上采用了直接數字電容電路來替代模擬信號放大電路及 A/D轉化電路，利用數字化補償技術對溫度靜壓進行補償，提高了測量精度，降低了溫度漂移。變送器整機具有體積小、重量輕、調整方便、可靠性高、長期穩定性好等特點，以單向過載保護能力強，適用于惡劣場所而著稱，具有極高的性能價格比，是目前變送器市場上的主流產品。

技術特點

采用微處理器而使靈活性增大，功能更強。
精度優于0.1級，量程比優于40:1。
兼有遠程和本地量程、零點調整。
無機械傳動部件，維護工作量小，堅固抗振。
接觸介質的膜片材質可選，防爆殼體結構。
具有很強的自診斷能力。
零點和量程的調整互不影響。
傳感器內帶非易失性存儲器。
二線制，符合HART協議。
量程覆蓋寬0～40MPa。
穩定性能好，精度高，阻尼可調，抗單向過載能力強。
全部通用件，傳感器與電子板互換不影響變送器特性，維護更方便。

SCC3051智能變送器產品技術指標
技術性能

使用對象：液體、氣體或蒸汽。
輸出信號：4～20mA，輸出疊加HART協議數字信號（兩線制）。
電 源：外部供電24VDC（電源范圍12V～45V）.
遷移特性：不管輸出如何，正負遷移后，其量程上下限均不得超過量程極限。
溫度范圍：介質溫度-40～104℃
儲存溫度-40～85℃
整機工作溫度：-40～85℃ -40～70℃（帶數字表頭）。
啟動時間：3s，無需預熱。
引壓連接件：法蘭1/4～18NPT（錐管螺紋） 接頭1/2～14NPT（錐管螺紋）。
電氣連接：用1/2～14NPT帶螺紋端導線管及接線端子和配套的試驗片。
相對濕度：0～100%。
阻 尼：時間常數在0.2～32.0s之間。
容積變化量：小于0.16立方厘米。
重 量：2.4kg（變送器本體，不包括可選件）。

型號

產   品   類   型

DP

智能差壓變送器

HP

智能差壓變送器（高靜壓）

AP

智能絕對壓力變送器

GP

智能壓力變送器

LT

智能法蘭式液位變送器

代號

壓   力   范   圍

DP

HP

AP

GP

LT

量程范圍

差壓

差壓

絕壓

表壓

液位

KPa

2

◆

◇

◇

◆

◇

0～0.25～1.5

3

◆

◆

◇

◆

◇

0～1～7

4

◆

◆

◆

◆

◆

0～6～40

5

◆

◆

◆

◆

◆

0～30～180

6

◆

◆

◆

◆

◆

0～160～1000

7

◆

◆

◆

◆

◇

0～400～2500

8

◆

◇

◆

◆

◇

0～1600～10000

9

◇

◇

◇

◆

◇

0～4000～25000

0

◇

◇

◇

◆

◇

0～7000～40000

代號

傳  感  器  類  型

D

電容式

K

擴散硅式

代號

S

4－20mADC，智能型，HART協議，數字通訊

E

4－20mADC，線性，模擬/阻尼可調

J

4－20mADC，平方根，模擬/阻尼可調

代號

結  構  材  料

法蘭接頭

排氣排液閥

隔離膜片

灌充液

22

316SST

316SST

316SST

硅油

23

316SST

316SST

哈氏合金

硅油

24

316SST

316SST

蒙乃爾

硅油

25

316SST

316SST

鉭

硅油

◇◆ 不可 可 選選

代碼

選用件

M1

線性指示表頭，0—100℃刻度

M4

數字線性指示表頭，0—100℃刻度

B1

管裝彎支架（2″管子）

B2

盤裝彎支架

B3

管裝平支架（2″管子）

D1

法蘭側面排氣/排液閥在上部

D2

法蘭側面排氣/排液閥在下部

Da

隔爆型：ExdsⅡBT5

Fa

本質安全型：ExiaⅡCT5
