DL-10Q系列電流繼電器

型號規格：

放大圖片

產品類別：

常規產品 -- 低壓電器 -- 電流繼電器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

DL-10Q系列電流繼電器產品詳細說明：

1 用途
DL-lOQ系列電流繼電器用于電機、變壓器和輸電線路的過負荷和短路保護線路中，作為啟動元件。

2 結構和動作原理。
2.1 DL-lOQ系列電流繼電器采用嵌入式安裝，繼電器主體部分系插拔式結構。
2.2 DL-lOQ系列電流繼電器其主體部分與DL-10系列電流繼電器相同。
2.3 DL-lOQ系列電流繼電器系電磁式瞬時動作，磁系統有兩個線圈，線圈的出頭接在繼電器底座的端子上，外殼底部端子上用特殊的聯接片，可以將線圈串聯或并聯，因而可使繼電器的整定范圍變化一倍。
2.4 DL-10Q系列電流繼電器內部接線圖示于圖1。
2.5 DL-lOQ系列電流繼電器外形及安裝尺寸圖示于圖2。

DL-11Q DL-12Q DL-13Q
圖1 DL-10Q系列繼電器內部接線圖(背視)

圖2 DL-10Q系列電流繼電器外形及安裝尺寸圖

3 技術要求
3.1 觸點的斷開容量：當電壓在220V以下及電流不大于2A時，在具有電感負荷的直流電路(時間常數T不大于5×10-3s)中為50W；在交流電路中為250VA(COSΦ=0.4)。
3.2 動作時間：過電流過電壓繼電器，在1.1倍整定值時，動作時間不大于0.12s；在2倍整定值時，動作時間不大于O.04s。
3.3 介質強度：繼電器的導電部分對外殼的絕緣，應耐受交流50Hz，電壓2kV；歷時1min的試驗。
3.4 繼電器的重量約1.5kg。
3.5 電流繼電器的技術數據列于表內。

型號

最大整定值（A）

整定范圍（A）

線圈串聯

線圈并聯

在第一整定電流時消耗的功率（VA）

觸點規范

返回系數

動作電流（A）

熱穩定電流（A）

動作電流（A）

熱穩定電流（A）

動合

動斷

長期

Is

長期

Is

DL—11Q

DL—12Q

DL—13Q

0．01

0．0025

～

0．01

0．0025

～

0．05

0．02

0.6

0．005

～

0．01

0．04

1．2

0．08

1

0．8

DL—11Q

DL—12Q

DL—13Q

0．04

0．01

～

0．04

0．01

～

0．02

0．05

1．5

0．02

～

0．04

0．1

3

0．08

1

DL—11Q

DL—12Q

DL—13Q

0．05

0．0125

0．05

0．0125

0．25

0．08

2．5

0．025

0．5

0．16

5

0．08

1

DL—11Q

DL—12Q

DL—13Q

0．2

0．05

～

0．2

0．05

～

0．1

0．3

12

0．1

～

0．2

0．6

24

0．1

1

DL—11Q

DL—12Q

DL—13Q

0．6

0．15

～

0．6

0．15

～

0．3

1

45

0．3

～

0．6

2

90

0．1

l

1

DL—11Q

DL—12Q

DL—13Q

2

0．5

～

2

0．5

～

1

4

100

1

～

2

8

200

0．1

1

型號	最大整定值（A）	整定范圍（A）	線圈串聯			線圈并聯			在第一整定電流時消耗的功率（VA）	觸點規范		返回系數
			動作電流（A）	熱穩定電流（A）		動作電流（A）	熱穩定電流（A）			觸點規范
				熱穩定電流（A）			熱穩定電流（A）			動合	動斷
				長期	Is		長期	Is		動合	動斷
DL—11Q DL—12Q DL—13Q	6	1.5 ～ 6	1.5 ～ 3	10	300	3 ～ 6	20	600	0．1	1 1	1 1	0．8
DL—11Q DL—12Q DL—13Q	10	2.5 ～ 10	2.5 ～ 5	10	300	5 ～ 10	20	600	0．15	1 1	1 1
DL—11Q DL—12Q DL—13Q	20	5 ～ 20	5 ～ 10	15	300	10 20	30	600	0．25	1 1	1 1
DL—11Q DL—12Q DL—13Q	50	12.5 ～ 50	12.5 ～ 25	20	450	25 ～ 50	40	900	1	1 1	1 1
DL—11Q DL—12Q DL—13Q	100	25 ～ 100	25 ～ 50	20	450	50 ～ 100	40	900	2．5	l 1	1 1
DL—11Q DL—12Q DL—13Q	200	50 ～ 200	50 ～ 100	20	450	100 ～ 200	40	900	10	1 1	1 1	0.7

4 訂貨須知
4.1 繼電器的型號及名稱。
4.2 最大整定值（電流或電壓）。
4.3 繼電器數量。

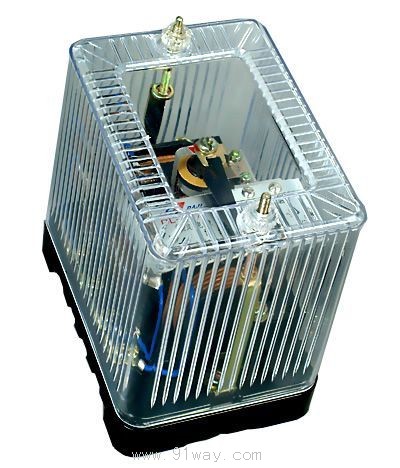

DL-10Q系列電流繼電器（示意圖）
