DJ-100Q系列電壓繼電器產品詳細說明：

1 用途
DJ-100Q系統電壓繼電器用于繼電器保護裝置線路中，作為過電壓保護或低電壓閉鎖的動作元件。

2 結構和動作原理
2.1 DJ-lOOQ系列電壓繼電器采用嵌入式安裝，繼電器主體部分系插拔式結構。
2.2 DJ-100Q系列電壓繼電器其主體部分與DJ-100系列電壓繼電器完全相同。
2.3 繼電器系電磁式瞬時動作，磁系統有兩個線圈，線圈的出頭接在繼電器底座的端子上外殼底部端子上用特殊的聯接片，可以將線圈串聯或并聯，因而可使繼電器的整定范圍變化一倍。
2.4 DJ-100Q系列電壓繼電器內部接線圖示于圖1。
2.5 DJ-100Q系列電壓繼電器外形及安裝尺寸圖示于圖2。



DJ-111Q112Q DJ-121Q122Q DJ-131Q132Q DJ-131／60CQ DJ-131／60CNQ

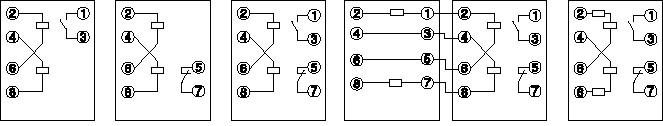

圖1 DJ-100Q系列電壓繼電器內部接線圖(背視)

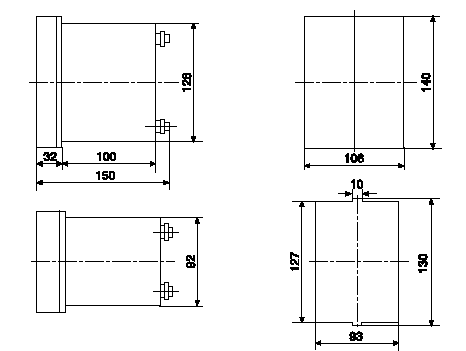

圖2 DJ-100Q系列中間繼電器外形及安裝尺寸圖

3 技術要求
3.1 觸點的斷開容量：當電壓在220V以下及電流不大于2A時，在具有電感負荷的直流電路(時間常數T不大于5×10-3S)中為50W；在交流電路中為250VA(COSΦ=0.4)。
3.2 動作時間：過電壓繼電器，在1.1倍整定值時，動作時間不大于0.12s；在2倍整定值時，動作時間不大于O.04s。低電壓繼電器在0.5倍整定值時，動作時間不大于0.15s。
3.3 介質強度：繼電器的導電部分外對殼的絕緣，應耐受交流50Hz，電壓2kV，歷時lmin的試驗。
3.4 繼電器的重量約1.5kg。
3.5 DJ-100Q系列電壓繼電器的技術數據列于表內。

型號	整定范圍 （V）	長期允許電壓（V）		觸點規格		返回系數	功率消耗（最小整定電壓時）（VA）	備注
		線圈串聯	線圈并聯	動合	動斷
DJ—11lQ	15～60 50～200 100～400	70 220 440	35 110 220	1		0．8	1	過電壓 繼電器
DJ—12lQ	15～60 50～200 100～400	70 220 440	35 110 220		l
DJ—13lQ	15～60 50～200 100～400	70 220 440	35 110 220	1	1
DJ—131Q／60C	15～60	220	110	1	1		l.5
DJ—112Q	12～48 40～160 80～320	70 220 440	35 110 220	1		1.25	1	低電壓 繼電器

4 訂貨須知
4.1 繼電器的型號及名稱。
4.2 最大整定值(電流或電壓)。
4.3 繼電器數量。
