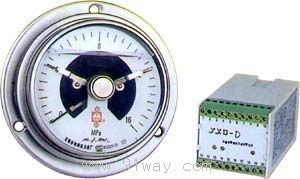

YXD-100-Z YXD-150-Z 光電耐震電接點壓力表

YXD型光電耐震電接點壓力表具有抗環境振動，介質脈動和沖擊載荷特性。儀表指示清晰、穩定、電信號切換可靠。
儀表適用對銅或銅合金無腐蝕作用的液體、氣體等介質的壓力測量，除指示功能外，還具有上下限（或雙上限、雙下限）二位可調信號控制。

儀表采用非接觸式電接點，其設定接點上應用了光電傳感器，構成無接點信號切換裝置。通過控制電路，經高靈敏繼電器輸出，故儀表靈敏度極高，響應快速，控制精度高 ，無滯后、跳躍現象。在低電壓工作時，一般接點式裝置浸沒于阻尼液中，其接點附著油膜，增大接觸電阻，使接點不能有效工作，電流大時燒蝕嚴重。采用光電無觸點信號切換，無電弧，無接點蝕損現象，故使用壽命長，開關特性優良，低于24V工作電壓時仍能安全可靠工作。?
該型儀表已獲新型實用專利，專利號：99229277.8。儀表能適應特殊場所，各種工作條件，廣泛應用于石油、化工、機械、冶金、核能技術及開關頻繁的工藝流程。

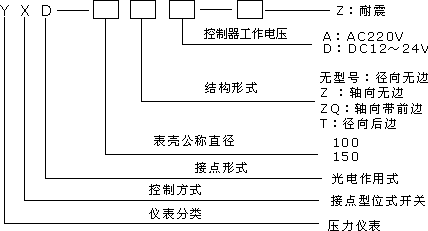

型號命名:


技術參數：

指 示 儀 表	測量范圍 MPa		-0.1～0.15，? -0.1～0.3， -0.1～0.5， -0.1～0.9， -0.1～ 1.5， -0.1～2.4 0～0.16，0～0.25，0～0.4，0～0.6，0～1，0～1.6，0～2.5，0～4，0～6，0～10，0～16，0～25，0～40，0～60
	精確度		± 1.6%
	使用工作溫度		-15℃～55℃
	使用壓力上限		1/2～2/3
	抗工作環境振動		V.H.4級
	防護等級		IP64
	工作電壓		DC9V
	輸出線電阻		<120Ω
控 制 器	輸 阻 出 性 觸 負 點 載	最大開關電壓	AC 250V， DC 220V
		最大工作電流	1A
		最大控制容量	30VA
		電氣壽命	105次
	工 作 條 件	電源	AC220V， DC12～24V
		功耗	2.2VA
		環境溫度	-10℃～40℃
		相對濕度	10%～75%

儀表執行標準：Q/320211 DGH06-2003

外形尺寸：

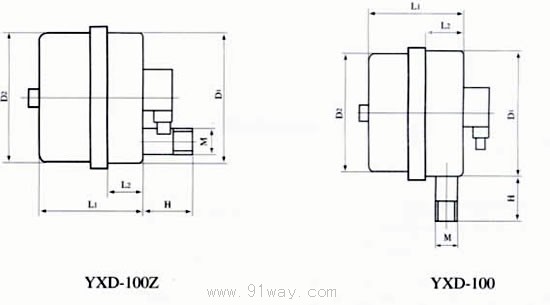

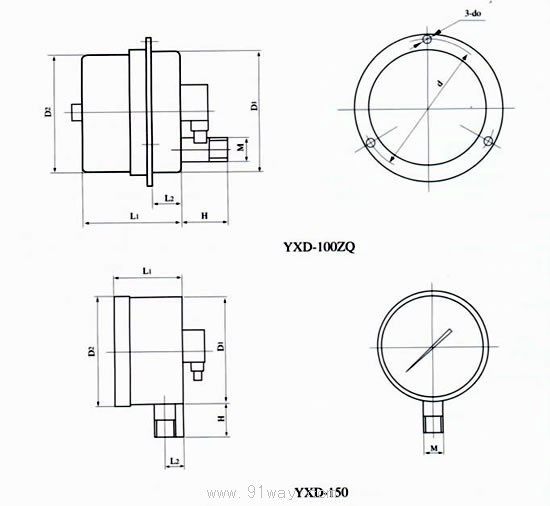

指示儀表外形尺寸：

型號	外形尺寸mm
	D1	D2	L2	L1	H	d	d0	M
YXD-100ZQ	100	98	23	78	38	118	5.5	20×1.5
YXD-100Z	100	98	28.5	78	38	/	/	20×1.5
YXD-100	100	98	28.5	78	38	/	/	20×1.5
YXD-150	150	161	35	90	42	/	/	20×1.5



YXD-100-Z,YXD-150-Z光電耐震電接點壓力表接點開關型式：

指示儀表的設定方式		控制器等效輸出		電路工作狀態分析
接點開關型式	示意圖	接線圖	說明
上下限			上行：超過設定值時，下限斷→上限接通 下行：超過設定值時，上限斷→下限接通
雙上限			上行：超過設定值時，上限1通→上限2再接通 下行：超過設定值時，上限2斷→上限1再斷路
雙下限			下行：超過設定值時，下限1通→下限2再接通 上行：超過設定值時，下限2斷→下限1再斷路

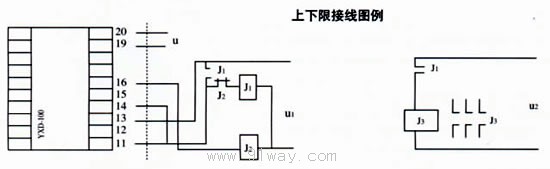

接線圖例：
當壓力在下限設定值以下時J3通電，主機運作。當壓力升至上限設定值時J3斷電，主機停止工作。壓力下降至下限設定值J3又接續，主機運作。

U允許DC12V~24V YXD-100D型
AC220V YXD-100A型

使用與訂貨須知：
工作環境應無腐蝕性氣體
接裝后請剪除儀表表殼頂部橡膠塞凸起部，令儀表內腔與大氣相通，以保證儀表精確度
訂貨請說明名稱、型號、測量范圍、工作電源。
腐蝕性環境或腐蝕性介質請另行說明。
工作電源為24VDC時,勿與輸出端感性負載共用24V電源，宜用儀用安全電源或獨立供電。
