SB型單級離心泵產品詳細說明：

1、概述：

SB型為單級單吸懸臂后開式離心泵本系列是擯棄IS、IB型離心泵的缺點吸收國內外優秀的水力設計，經過先進的加工工藝制造而成，具有結構合理、性能可靠、抗汽蝕性能好、電耗低、噪音小、使用維修方便等優點。用于輸送清水、物理、化學性質類似于水的液體。廣泛用于造紙工業、建筑群、住宅小區、牧場、學校等場所作為生活、消防給水和空調循環供水。

2、適用范圍：
SBW型是SB型清水泵的派生系列：
其性能、曲線、安裝尺寸與SB型泵對應相同，主要用于溶液濃度較高、含纖維較長的液體，廣泛用于造紙工業、印染、紡織等行業。

3、性能范圍：
流量50~400m3/h揚程8~50m
進口直徑100~200mm配套功率5.5~55kw

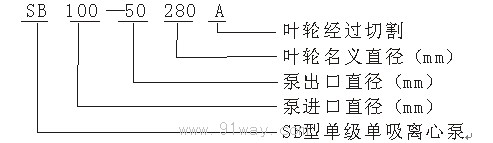

4、型號說明：



5、SB型單級離心泵材質說明：

零件名稱	材 料 名 稱	零件名稱	材 料 名 稱
泵體(后蓋)	灰鑄鐵(HT200)	軸 套	灰鑄鐵(HT200)
	球目鑄鐵(QT500-7)		不銹鋼 (2Cr13,0Cr18Ni90 Cr17Ni12Mo2)
	不銹鋼 (2Cr13,0Cr18Ni90 Cr17Ni12Mo2)
葉 輪	灰鑄鐵(HT200)	密封環	灰鑄鐵（HT200）
	錫青銅(ZcuSn5pb5Zn5)		錫青銅(ZCuSn5pb5Zn5)
	不銹鋼 (2Cr13,0Cr18Ni90 Cr17Ni12Mo2)		不銹鋼 (2Cr13,0Cr18Ni90 Cr17Ni12Mo2)
軸	不銹鋼(2Cr13)	密封	機械密封
	鉻鋼(40Cr)

(用戶可根據使用需要選用泵過流部件的零件材料，在合同中說明)

6、SB/SBW型單級單吸離心泵工作性能參數表

泵 型 號	額 定 性 能					功率N(KW)
	流量Q（m3/h）	揚程 H（m）	轉速n/（rpm）	效率%	汽蝕余量	軸功率 (kw)	配套功率 (kw) 及電機型號
SB100-65-280	30 50 60	27 26 24	1450	55 65 63	3.0 3.0 3.5	4.13 5.44 6.3	7.5KW-4
SB100-65-280A	35 45	22 18	1450		3.5 3.5	4.95 5.22	5.5KW-4
SB125-100-280	60 100 120	27.8 26 24	1450	61 75 75	3.0 3.0 3.5	7.44 9.43 10.45	15KW-4
SB125-100-280A	80 100	20 16	1450		4.0 4.0	6.8 7.1	7.5KW-4
SB125-100-280B	80 100	24 18	1450		3.5 3.5	9.35 8.12	11KW-4
SB150-125-280	120 200 240	27 26 24	1450	70 80 79	3.0 3.0 3.5	12.92 17.69 19.83	22KW-4
SB150-125-280A	100 150 180	22 20 18	1450		4.0 4.0 4.5	12.8 13.9 14.2	15KW-4
SB150-125-280B	120 160 200	24 22 20	1450		4.0 4.0 4.5	15.3 16.1 17.3	18.5KW-4
SB200-150-315	240 400 450	37 32 28.5	1450	70 82 80	3.0 3.0 3.5	34.6 42.5 44.6	55KW-4
SB200-150-280	240 400 450	30 26 24	1450	71 82 81	3.0 3.0 3.5	25.58 34.5 37.1	45KW-4
SB200-150-280A	400	20	1450		4.0	30.5	37KW-4

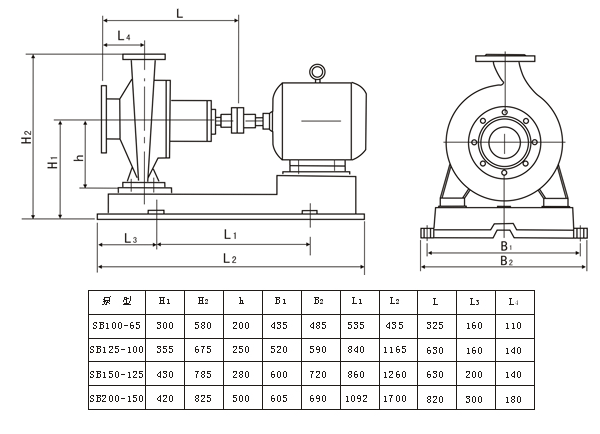

7、SB/SBW型單級單吸離心泵外形和按裝尺寸

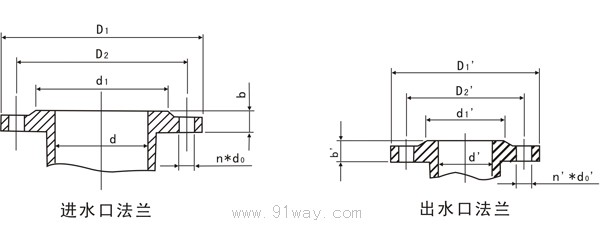

SB型單級離心泵進出口法蘭尺寸

型 號	進口法蘭尺寸						出口法蘭尺寸
	d	D1	D2	d1	b	n*d0	d’	D1’	D2’	d1’	b’	n’*d0’
SB65-50	65	185	145	122	22	4*18	50	165	125	106	22	4*18
SB65-40	65	185	145	122	22	4*18	40	150	110	90	21	4*18
SB80-65	80	200	160	138	22	8*18	65	185	145	122	22	4*18
SB80-50	80	200	160	138	22	8*18	50	165	125	106	22	4*18
SB100-80	100	218	180	156	23	8*18	80	200	160	138	22	8*18
SB100-65	100	218	180	156	23	8*18	65	185	145	122	22	4*18
SB125-100	125	250	210	184	26	8*18	100	218	180	156	23	8*18
SB150-125	150	285	240	212	27	8*18	125	250	210	184	26	8*18
SB200-150	200	340	295	268	30	12*22	150	285	240	212	27	8*22
