CF系列交流測速發電機產品詳細說明：

CF系列交流測速發電機即三相凸極式永磁交流測速發電機（以下簡稱測速發電機）主要應用于電磁調速發電動機和其它調速系統中作轉速——電壓反饋元件。
測速發電機的安裝結構型式是以定子凸緣定位于主機靜止部件上，轉子裝在主機輸出軸上的無軸結構型式。

CF系列測速發電機型號說明


　1、代表適用于轉子內徑 φ22-φ28
　2、代表適用于轉子內徑 φ32-φ52
　3、代表適用于轉子內徑 φ60-φ80

產品技術性能參數
1、產呂技術性能參數符合標準Q/321284JCF01-2000《CF系列測速發電機》

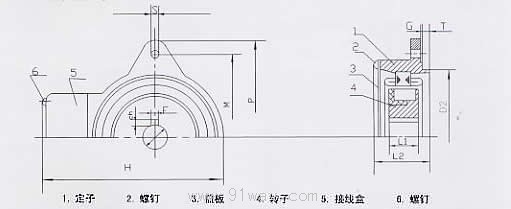

2、外形及安裝尺寸



表1

型號	配套電機		安裝尺寸								外形尺寸
	機座號	G	D1	F	Ch	L1	D2	T	M	S	P	H	L2
CF-1	112	10	φ22	5	2.3	24	φ110	4	140	φ8	164	163 46
	132		φ28
CF-1	160	5	φ32			30	φ135	5	165	φ10	187 190 47
	180		φ32
	200		φ42
	225		φ45
	250		φ52
F-3	280		φ60				φ175		205		234	224	51
	315		φ65
	355		φ70 φ80

注：1、配套電機參數為YCT系列電磁調速電動機參數，供參考。
　　2 、“機座號”為中心高尺寸。

CF系列測速發電機主要性能參數

型號	調速范圍	絕緣等級	1000r/min時			常態絕緣 電阻MQ
			視在功率 W	輸出電壓 V	三相電壓 不均衡值V
CF-1	0-1500	B	≥2	20≤u≤35	≤1	10
CF-2
CF-3

使用環境
1、海拔高度不得超過1000m。
2、環境溫度－15 ℃～40 ℃。
3、周圍介質中少灰，無鐵磁性物質塵埃，無腐蝕金屬和破壞絕緣的氣體以及無爆炸性氣體。

CF系列測速發電機裝卸與存放
1、測速發電機轉子安裝，其孔徑與安裝軸徑規格應相符，鍵槽必須正平鍵，不得敲擊磁極部位。需拆卸時應利用專用工具借助2-M5螺孔拉出。
2、連接測速發電機引出線和激磁繞組時，應注意出線標記，測速發電機三相為：U、V、W，激磁繞組為：F1、F2。
3、測速發電機存放時間較長或認為必要時，安裝前定子應經過烘干，然后檢查其它絕緣電阻符合要求。
4、測速發電機應存放在通風、干燥的環境中，空氣中不得有腐蝕性氣體。

質量保證
測速發電機在用戶使用一年內，如確因制造質量而發生損壞或不能正常工作，本廠無償提供修理或更換。經用戶裝卸損壞、拆修或改制的除外。

常見故障及其排除

序號	故障現象	原因
1	三相電壓不平衡	1、出線端未壓牢或接觸不良 2、三相繞組直流電阻阻差太大 3、繞組某處短路 4、某處斷線	檢查出線端，壓緊螺母 更換定子 列換定子 連接斷線處或更換
2	擊穿	1、繞組絕緣損傷 2、定了受潮嚴重 3、試驗方法不正確	更換定子 先進行烘干，然后檢查 按表2規定試驗
3	輸出電壓偏低	1、轉子表面剩磁感應強度偏低 2、轉子、定子磁極軸向錯位嚴重 3、負載偏聽偏大或局部短路	重新進行充磁或更換轉子 檢查、調整軸向安裝尺寸 調整負載，檢查線路

訂貨須知
1、訂貨除應標明產品型號外，還應同時提供轉子孔徑尺寸，如“CF-2-32”即表示定子止口直徑為φ135mm,轉子孔徑為φ32mm的測速發電機�；蛘咛峁┳椝匐妱訖C座中心高尺寸。
2、與表1所列的安裝尺寸和外型尺寸有不同的或者主要性能參數有變化的測速發電機為特殊要求產品，訂貨時應標明型號外，還須詳細提供具體特殊要求。并留有一定的交貨期。
