GG-21型逆功率繼電器產品詳細說明：

1 用途
GG-21型逆功率繼電器足在出現逆功率時，從電網中斷開交流發電機。

2 結構概述
逆功率繼電器是基于感應式原理(具有旋轉磁場)而工作。
繼電器導磁體由兩個磁路系統組成：上磁路系統和下磁路系統。電流線圈安裝在上磁路系統中，它由接在發電機某相的電流互感器供電。電壓線圈由兩個線圈串聯起來，安裝在下磁路系統上。它可直接或通過電壓互感器接至發電機相電壓。
繼電器轉動系統有鋁盤，鋁盤被壓在軸上，軸兩頭又壓入鋼制軸尖，轉動系統通過軸尖靠在鋼球中，鋼球裝在軸承螺釘上。
在鋁盤軸上裝有齒輪，它與裝有繼電器動觸點的齒輪相嚙合，在動觸頭齒輪軸上壓入建立反作用力矩的游絲彈簧。
銀靜觸頭被緊固在薄青銅片間，它們被裝在塑料座上，安裝觸點座的螺釘用來調整繼電器靜觸點位置，在出現逆功率時，圓盤上產生閉合繼電器觸點的轉矩，在鋁盤旋轉力矩作用下，繼電器觸點閉合，發電機自動開關跳閘，繼電器線圈斷電，繼電器轉動系統在游絲作用下回到原位。
繼電器可以改變功率整定，這是通過改變接至電流互感器的電流線圈匝數來實現的。電流線圈抽頭焊在插座上，插座具有三個插孔。在額定電壓下，其相應的額定功率百分比為6.4，9.6，12.8。

發電機功率	發動機額定電流(A) Ie=Pe/SQRT(3) Ve cosΦ c(A)	電流互感器 變比	發電機額定電流時 電流互感器電流 I2（A）	各整定位置時繼電器額定動作有功功率之百分比（％）
				1	2	3
25 40 50 75 100 150 200 225 250 300 400 500 600 650 750 1000	45.2 72.3 90.4 135 181 271 362 407 451 542 724 903 1080 1170 1350 1810	10 15 20 30 40 60 80 120 120 120 150 200 300 300 300 400	4.52 4.81 4.52 4.52 4.52 4.52 4.52 3.39 3.76 4.52 4.81 4.52 3.62 3.91 4.52 4.52	7.08 6.66 7.08 7.08 7.08 7.08 7.08 9.43 8.51 7.08 6.66 7.08 8.84 8.18 7.08 7.08	10.62 9.98 10.62 10.62 10.62 10.62 10.62 14.15 12.77 10.62 9.98 10.62 13.26 12.27 10.62 10.62	14.16 13.21 14.16 14.16 14.16 14.16 14.16 18.87 17.02 14.16 13.31 14.16 17.68 16.36 14.16 14.16

GG-21型逆功率繼電器對于某動作功率整定，可用插肖插入相應插座的插孔中去。
為了防止電流互感器次級繞組斷開，在接線端出現危險的高壓，因而在第四個插孔中有一備用插頭。
在轉換負荷時必須首先根據所要求的動作功率把備用插銷插入插孔，只有這樣做了以后，才能旋出第一只插銷，把它放到空的插孔中去。
繼電器有與動作功率成反比的延時，延時由繼電器轉動系統鋁盤，在繼電器永久磁鐵極間旋轉所得到。
改變繼電器動觸頭止檔塊，就可以改變動作延時定值。

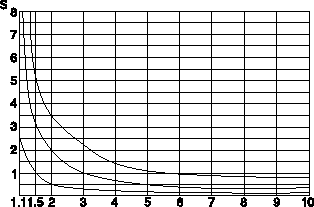

止檔桿做成指針狀，可以沿著刻度盤移動�？潭缺P上刻有讀數，其上是2s，3s，7s，9s，12s。(2s，7s，12s之時間特性曲線示于圖2)
在觸點閉合時，位于動觸頭上的鋼止檔塊，到達安裝在接觸系統底板上的小塊磁鐵上，因而
吸引了它，保證回路觸頭閉合的可靠性。
繼電器導磁體，轉動系統及接觸系統安裝在鋁硅合金架子上，架子又裝在鋁硅合金底座上。底座上裝有兩塊接線板，用來把導線接至繼電器線圈和觸點，底座亦用于把繼電器緊固到配電盤上去。
繼電器具有鋼罩殼，用來保護機構不致引起機械損傷，防止水滴入。
繼電器內部接線如圖l所示

圖1



圖2

3 技術數據
3.1 額定電壓：100V、127V及230V、50HZ。
3.2 額定電流：5A。
3.3 最大靈敏角：30°-3°(即電流超前于電壓30°)。
3.4 動作功率在額定電壓及最大靈敏角時額定功率的6.4％，9.6％，12.8％。
3.5 1.2倍動作電流時的及最大靈敏角時動作時間為2s，3s，5s，7s，9s及12s。
3.6 返回系數，即返回至初始位置的轉動系統返回功率與動作功率之比不小于0.6(動作時間整定在2s-5s)。
3.7 采用標準電流互感器時(COSΦ=0.8)發電機額定電壓VH=400V。(電壓互感器400／127V)實際動作功率見表1。
3.8 繼電器外形尺寸及開孔尺寸見圖3、圖4。

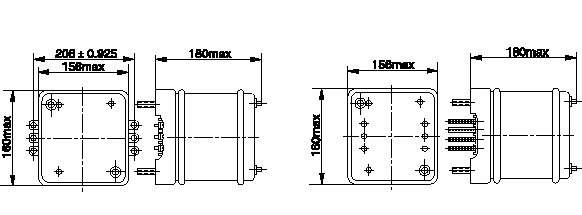

圖3 GG-21型逆功率繼電器外形尺寸圖

圖4 開孔尺寸圖

4 訂貨須知
4.1 產品型號及名稱。
4.2 訂貨數量與規格。
4.3 接線方式。(板前或板后)。
