DZ-500T系列中間繼電器產品詳細說明：

1 DZ-500T系列中間繼電器用途
DZ-500T系列中間繼電器(以下簡稱繼電器)用在直流至220V保護和自動控制電路中作為擴大控制范圍及提高接觸能力作用。

2 DZ-500T系列中間繼電器結構和原理
2.1 繼電器的動作是根據電磁原理而產生的。繼電器是由鐵心動片，線圈及觸點等所組成。當在繼電器線圈上加以直流電壓時，線圈中有電流通過，因而使鐵心磁化將動片吸住，接觸簧片被動片推動，使動合觸點閉合，動斷觸點斷開，當線圈斷電時，磁力消失，而動片受復原簧片及接觸系統的壓力而返回到原來位置。
2.2 繼電器采用凸出式安裝主體部分裝在插拔式結構外殼，繼電器接觸系統向上安裝在垂直的屏板上。
2.3 繼電器的內部接線圖如圖1所示。
2.4 繼電器外形尺寸及安裝尺寸如圖2所示。

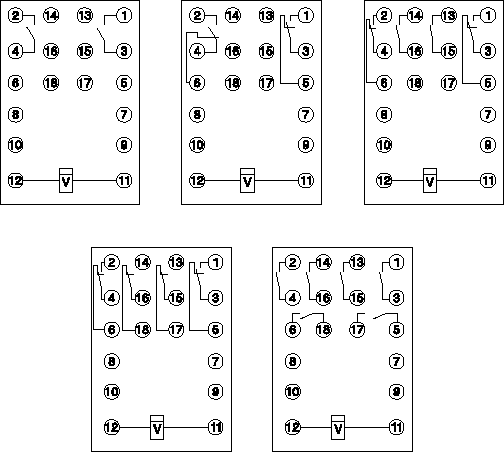

圖1 DZ-500T系列中間繼電器內部接線圖
依此為 DZ-501T   DZ-502T  DZ-503T  DZ-504T  DZ-505T

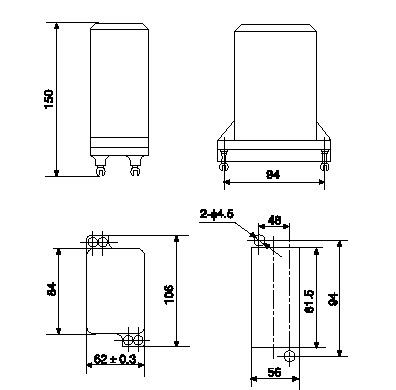

圖2 DZ-500T系列中間繼電器外形及安裝尺寸圖

3 技術數據
3.1 繼電器的型號規格及參數如下表

額定電壓	規格型號	觸 點 數 量
		動 合	動 斷	轉 換
220V 110V 48V 24V	DZ-501T	2
	DZ-502T			2
	DZ-503T	2		2
	DZ-504T			4
	DZ-505T	6

3.2 動作電壓為額定電壓的50％-70％o
3.3 動作時間：在額定電壓下不大于0.06s。
3.4 消耗功率：在額定電壓下不大于3W。
3.5 熱穩定性：繼電器可長期耐受110％的額定電壓。
3.6 觸點的斷開能力和接通容量。
3.6.1 在直流電路里，當電壓不超過250V和電流不超過lA，并且具有電感(時間常數不大于5×10-3s)時，觸頭的斷開功率為50W。
3.6.2 在交流電路里，當電壓不超過250V和電流不超過2.5A功率因數等于0.8時，觸點斷開功率為500VA。
3.7 絕緣強度：各導電回路與外殼之間能耐受交流50Hz、2kV，歷時1min，應無擊穿或閃絡現象。
3.8 繼電器重量約lkg。

4 訂貨須知
4.1 繼電器名稱及型號。
4.2 額定電壓數值。
4.3 訂貨數量。
