DZB-500Q系列中間繼電器產品詳細說明：

1 DZB-500Q系列中間繼電器用途

DZB-500Q系列中間繼電器由直流電壓操作，并由直流電流保持，可以用在保護和自動控制電路中。

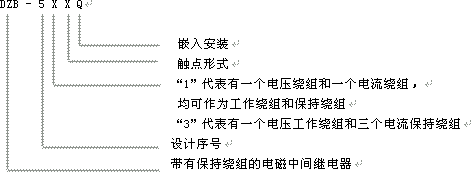

2 DZB-500Q系列中間繼電器型號含義



3 結構概述
3.1 DZB-500Q系列中間繼電器采用嵌入安裝，繼電器主體部分系插入式結構。
3.2 DZB-500Q系列中間繼電器其主體部分與DZB-500系列中間繼電器相同。
3.3 DZB-500Q系列中間繼電器的內部接線圖示于圖1。
3.4 DZB-500Q系列中間繼電器的外形及安裝尺寸圖示于圖2。

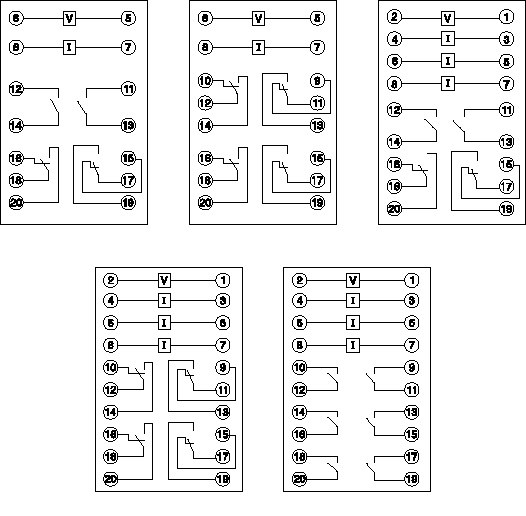

圖1 DZB-500Q系列中間繼電器內部接線圖
依此為 DZB-513Q DZB-514Q DZB-533Q DZB-534Q DZB-535Q

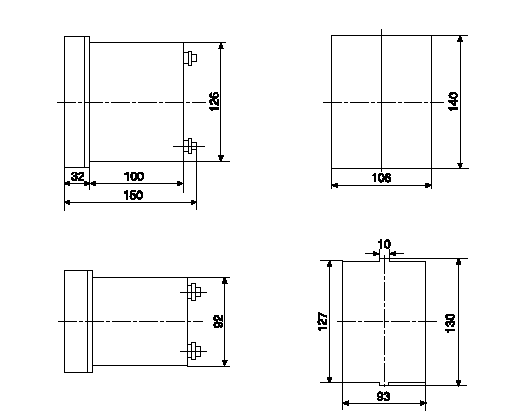

圖2 DZB-500Q系列中間繼電器外形安裝尺寸

4 技術數據
4.1 繼電器的觸點，繞組和基本參數列于表。

型號	觸點形式	繞組類型	額定電壓（V)	額定電流(A)
DZB-513Q	二動合二轉換	一個電壓繞組和一個電流繞 組均可作為工作繞組和保持繞組	24，48 110，220	0.5，1，2，4
DZB-514Q	四轉換
DZB-533Q	二動合二轉換	一個電壓工作繞組和 三個電流保持繞組	24，48， 110．220	0.5，1，2，4
DZB-534Q	四轉換
DZB-535Q	六動合

4.2 在環境溫度為+20℃時，繼電器可靠動作電壓不大于70％額定電壓。保持電流不大于80％額定電流。
4.3 保持繞組處在無電狀態下，繼電器動作時間和返回時間均不大于0.05s。
4.4 繼電器觸點開能力
4.4.1 在直流電路里，當電壓不超過250V和電流不超過lA并且具有電感(時間常數不大于5×10-3S)時，觸點的斷開功率為50W。
4.4.2 在交流電路里，當電壓不超過250V和電流不超過2.5A時，觸點斷開功率為500VA。
4.4.3 觸點在閉合位置時允許長期通過5A電流。
4.5 當環境溫度為+40℃時，電壓繞組長期耐受110％額定電壓，溫升不超過65k，而電流繞組耐受3倍額定電流，歷時3s溫升不超過65k。
4.6 繼電器各導電部分與鐵芯之間耐受交流50Hz、2kV，歷時1min電壓，無擊穿或閃絡現象。
4.7 繼電器耐受105次動作。
4.8 220V電壓線圈線徑大于0.09的作為短時期通電，小于0.09的作為長期通電。

5 訂貨須知
5.1 繼電器名稱、型號及數量。
5.2 繼電器額定電壓和電流。
5.3 線圈電阻同DZB-500系列相同。
