DZS-500系列中間繼電器產品詳細說明：

DZS-500系列中間繼電器應用于直流電壓至220伏的保護和自動控制電路中。按其工作要求在繼電器動作或釋放時獲得不大的延時。DZS-510型為起動延時，DZS-530為釋放延時。

2 DZS-500系列中間繼電器技術數據
2.1 繼電器型號及規格參數表

型 號	線圈電壓（V）	觸 點 數 量		時 間
		動 合	轉 換
DZS-512	24 48 110 220		2	動作時間不小于0.06
DZS-513		2	2
DZS-514			4
DZS-515		6
DZS-532	24 48 110 220		2	釋放時間不小于0.12
DZS-533		2	2
DZS-534			4
DZS-535		6

2.2 繼電器工作環境溫度-25℃-+40℃。
2.3 當周圍介質溫度為+20℃時，繼電器動作電壓不超過70％額定電壓。在額定電壓下切斷線圈電路，繼電器應可靠地返回到原來位置。
2.4 當周圍介質溫度為+20℃時，在DZS-510繼電器線圈兩端突然加入額定電壓的情況下，繼電器的動作時間應不小于O.06s。
2.5 當周圍介質溫度為+20℃時，在額定電壓下，DZS-530繼電器線圈通電時間不小于0.5s情況下，切斷線圈電路，其返回時間應不小于0.12s。
2.6 繼電器觸點的斷開和接通容量：
2.6.1 在直流電路中，當電壓不超過250V，電流不超過1A，并且具有電感(時間常數不大于5×10-3s)時，觸點的斷開功率為50W。
2.6.2 在交流電路里，當電壓不超過250V和電流不大于2.5A，功率因數不小于0.8時，觸點的斷開功率為500VA。
2.6.3 繼電器的觸點在閉合位置時，應能長期流過5A電流，溫升不超過65K。
2.7 當周圍介質溫度為+40℃，繼電器線圈能長期耐受110％額定電壓，并且線圈溫升不超過65K。
2.8 繼電器的線圈和所有導電部分對鐵芯之間的介質強度應能耐受50Hz，2kV的試驗電壓歷時1min無擊穿和閃絡現象。
2.9 在額定電壓下線圈功耗不超過5W。
2.10 繼電器觸點上的負載為第2.6條規定的允許接通和分?jǐn)喙β是闆r下，在耐受1000次接通和1000次斷開試驗后，繼電器仍應滿足第2.3、2.4、2.5、2.6條規定。

2.11 線圈電阻見下表

510 DZS- 530	電壓工作繞組	直流電壓	220V	110V	48V
		線圈電阻	14.5kΩ	3.6kΩ	750Ω

2.12 220V電壓線圈線徑大于0.09的作為短期通電，小于0.09的作為長期通電。
2.13 DZS-500系列繼電器外形及安裝開孔尺寸同DZ-500型。

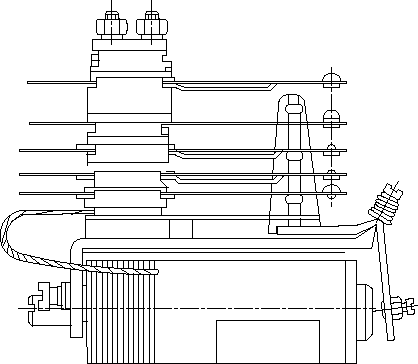

圖1 DZS-500外形及安裝尺寸圖

3 訂貨須知
3.1 繼電器的名稱、型號、規格。
3.2 額定電壓和電流。
3.3 數量。

DZS-500系列中間繼電器（暫無圖片）
