VQM系列電動執行機構產品詳細說明：

一、產品概述

VQM系列電動執行機構，是在引進英國ROTORK（羅托克）技術A、M系列電動執行機構的基礎上，采用當今最現金的超大規模數字集成電路研制而成的新一代智能化、數字化、全中文菜單顯示、遙控操作的電動執行機構，新一代智能型VQM系列電動執行機構，可以通過一個獨立的設定器對其進行非侵入性的快速設定、檢查及查詢。執行機構采用圖形點陣式液晶顯示器，以中文、數字、圖形顯示轉矩、閥門位置、限位設定等工作狀態和報警，極大地方便了用戶的操作使用。該執行機構具有自動保護功能和隔爆功能。即使在危險區域也無需打開正在工作的執行機構電動箱蓋就可進行調節、故障診斷。采用現場總線通訊卡可以構成全分布式計算機協同工作系統，實現遠程通訊、遠程采集、遠程診斷與維護。由于它的先進性、可靠性和操作方便等特點，受到廣大用戶的歡迎，在石油、電力、冶金、 水處理等行業中得到廣泛應用。

二、主機技術指標

2.1 輸入信號：4mA ~20mA；1VDC~5VDC；2mA ~10mA；0.5VDC~2.5VDC；24VDC脈沖和電平信號
2.2 供電電源：380VAC/50Hz 220VAC/50Hz
2.3 基本誤差限：≤1%
2.4 行程控制機構重復性誤差：≤±1%
2.5 死區：0.1%~9.9%可調
2.6 防護等級：IP68
2.7 防爆型：防爆標志：ExdⅡBT4
2.8 環境溫度：-30℃~+70℃
2.9 輸入輸出通道均采作光電隔離
2.9 環境濕度：≤95%

三、應用范圍

VQM系列執行機構為連續調節型執行機構，在額定的調節轉矩以下，可以以1200次啟動/小時的動作頻度和50%的接通持續率工作，該系列執行機構比VQ系列執行機構有更高的定位精度。VQM系列能很好地滿足絕大多數工業領域?qū)﹂]環自控回路執行單元的要求。選擇VQM執行機構時，應使閥門中途行程所需的轉矩不超過所對應的額定調節轉矩的33.3%。

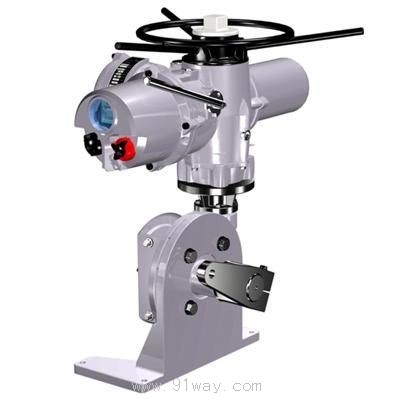

基本型VQM執行機構的輸出為多轉式，適合于驅動調節閥等直行程閥門，當需要VQM執行機構輸出角行程時，可以選擇我公司的VGW系列蝸輪箱， VQM系列執行機構與VGW齒輪箱裝配在一起，可以輸出0~90°角行程，這種組合的輸出額定轉矩范圍為470N.m~51500N.m，完全可以滿足工業領域應用的實際要求。
當基本型VQM執行機構驅動直行程的閥門，輸出轉矩不夠時，可選用我公司生產的VGD系列多轉式蝸輪箱；需要驅動球閥、蝶閥等角行程閥的場合， 可以選用我公司生產的VGW系列角行程的蝸輪箱。以上二個系列的蝸輪箱均有一級減速和二級減速可供選擇， 一級減速時傳動比有1：40、1：60、1：70；二級減速傳動比為1：80以上，是在蝸輪箱內設一對圓柱齒輪或圓錐齒輪減速。VQM執行機構與部分減速蝸輪箱的組合性能參數見附件樣本
