DZB-100系列中間繼電器產品詳細說明：

1 DZB-100系列中間繼電器用途
該繼電器作為輔助繼電器，用于直流操作的保護回路中，以增加主保護繼電器的觸點數量和觸點容量。
DZB-115型為電流動作電壓保持繼電器。
DZB-138型為電壓動作電流保持繼電器。DZB-138型阻尼繞組的短接后可延時動作。

2 結構概述
本系列繼電器系吸合式電磁繼電器。
繼電器的線圈裝在山型導磁體的鐵芯上，它由工作繞組和保持繞組構成：DZB-115型，有一個工作繞組(電流繞組)和一個保持繞組(電壓繞組)，DZB-138型，有一個工作繞組(電壓繞組)，兩個保持繞組(電流繞組)和一個阻尼繞組(端子7-8)。
繼電器的動、靜接觸系統分別固定于導磁體的銜鐵和磁軛板上。銜鐵與磁軛用磷青銅角形薄片鉸鏈(DZB-138型是用支柱鉸鏈)，借拉力彈簧的作用使繼電器返回和處在打開位置。
繼電器可以板前接線，也可以板后接線，其內部接線見圖1。

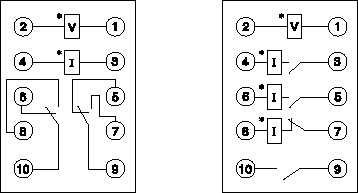

左為DZB-115 右為DZB-138
圖1 DZB-100系列繼電器內部接線圖(背視)

3 DZB-100系列中間繼電器技術數據
3.1 繼電器的規格如表1所示。

型 號	額定電壓(V) DC	額定電梳(A) DC	觸點數量(付)
			動合	動斷	轉換
DZB—115	24，48，110，220	0.5，1，2，4，6			2
DZB—138	24，48，110，220	1，2，4，8	3	1

3.2 動作值：
DZB-115型不大于80％額定電流；
DZB-138型不大于70％額定電壓。
3.3 返回值：(無保持值時)
DZB-115型不小于2％額定電流；
DZB-138型不小于3％額定電壓。
3.4 保持值：
DZB-115型不大于70％額定電壓；
DZB-138型不大于65％額定電流。
3.5 動作時間：
DZB-115型不大于0.045s；
DZB-138型額定電壓下，斷開阻尼繞組不大于0.045s,短接阻尼繞組大于0.06s。
3.6 返回時間：(無保持植時)
DZB-115型返回時間不大于0.04s；
DZB-138型斷開額定電壓時不大于0.06s。
3.7 功率消耗：
DZB-115型電壓繞組不大于4W；
DZB-138型電壓繞組不大于10W；
DZB-115、DZB-138型電流繞組不大于4.5W
3.8 熱穩定性：
DZB-115型電壓繞組長期耐受110％額定電壓，溫升不超過65K；電流繞組耐受3倍額定電流歷時2s。
DZB-138型電壓繞組長期耐受110％額定電壓，溫升不超過65K；電流繞組耐受3倍額定電流歷時5s。
3.9 介質強度：繼電器各電路對非帶電金屬部分，以及在電氣上無聯系的各電路之間應耐受交流50Hz，電壓2kV，歷時1min試驗，而無擊穿或閃絡現象。
注：各繞組間耐受交流50Hz，電壓500V，歷時1min試驗。
3.10 繼電器重量不超過1.1kg。
3.11 DZB-100系列繼電器外形尺寸及開孔尺寸見圖2，圖3。

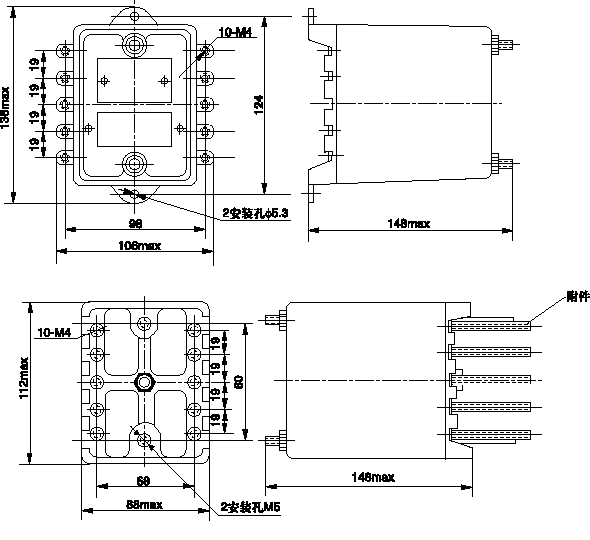

圖2 外形尺寸圖

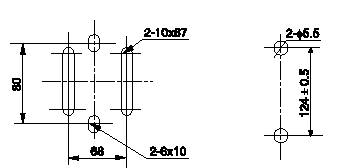

圖3 開孔尺寸圖


3.12 線圈阻值見表2。

DZB-115	電流工作繞組	電 流	0.5A	lA	2A	4A	6A
		線圈電阻	30Ω	5.2Ω	2Ω	0.5Ω	0.3Ω
	電壓保持繞組	直流電壓	220V	110V	48V	24V
		線圈電阻	14.5kΩ	3660Ω	720Ω	180Ω
DZB-138	電壓工作繞組	直流電壓	220V	110V	48V	24V
		線圈電阻	6.3kΩ	1570Ω	300Ω	75Ω
	電流保持繞組	電 流	lA	2A	4A	8A
		線圈電阻	3.2Ω	0.84Ω	0.2Ω	0.054Ω

4 訂貨須知
訂貨時應注明
4.1 繼電器的名稱及型號。
4.2 額定電壓和額定電流。
4.3 接線方式：板前接線或板后接線(如不注明，一律按板后接線供應)。
