1、DZ-10系列中間繼電器應用范圍
DZ-3E、3E/J型中間繼電器(以下簡稱繼電器)是一種電磁型螺管式多觸點交、直流輔助繼電器。用于繼電保護與自動控制系統中，以增加觸點的數量及容量。DZ-3E型用于直流回路，DZ-3E/J型用于交流回路。

2、DZ-10系列中間繼電器主要技術參數
 額定電壓：AC 220V、110V、48V、24V； DC 220V、110V、48V、24V。
 接點形式：8動合；6動合2動斷；4動合4動斷；2動合6動斷；8動斷；7動合1動斷；10動合4動 斷；4動合10動斷；7動合7動斷。
 動作值：直流繼電器動作電壓不大于70％額定電壓；交流繼電器動作電壓不大于85％額定電壓。
 動作時間：不大于50ms。
 功率消耗：不大于11W。
 觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。
 介質強度：產品各導電端子連在—起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

3.DZ-10系列中間繼電器內部接線圖

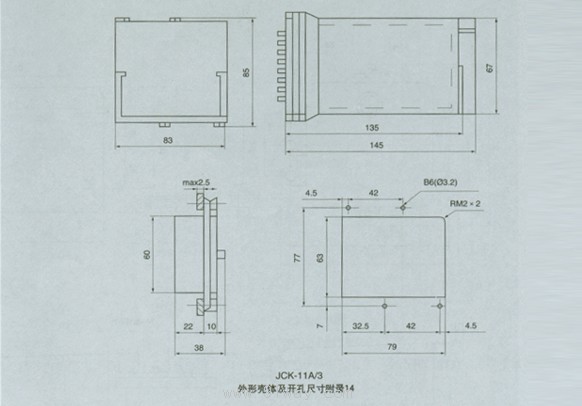

4.DZ-10系列中間繼電器外形及開孔尺寸
 繼電器采用JCK-11A/3殼體，外形尺寸、安裝開孔圖。
