DZ-6系列通用繼電器(JXT型)產品詳細說明：

DZ-6系列通用繼電器(JXT型)用途
DZ-6（JXT）系列通用繼電器，用于各種自動控制裝置、程序控制和通信設備中，作換接交、直流電路用。

2 工作原理和結構
2.1 繼電器為小型電磁式繼電器，當線圈通電時，銜鐵吸合，動合觸點閉合，動斷觸點斷開，當線圈失電時，銜鐵復位，動合觸點斷開，動斷觸點閉合。
2.2 結構有三種
2.2.1 F型為插入式配板后焊接插座。
2.2.2 B型為插入式，配板前螺絲連接插座。
2.2.3 C型為適用于印刷電路板端子式，無罩殼。
2.3 外形尺寸圖、安裝開孔圖及內部接線圖見圖。

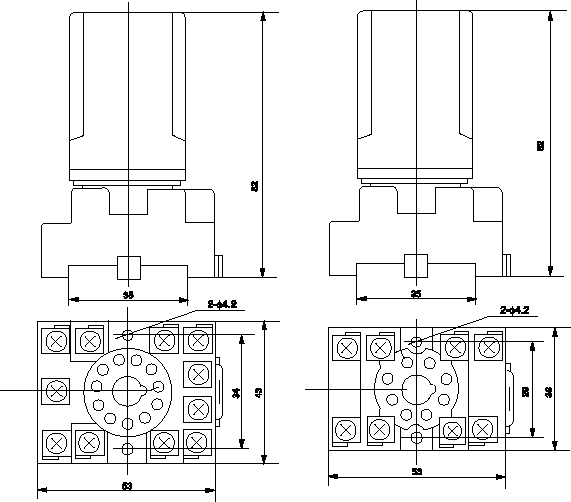

左為DZ-6B 3Z 右為DZ-6B 2Z (插入式板前螺絲連接插座)

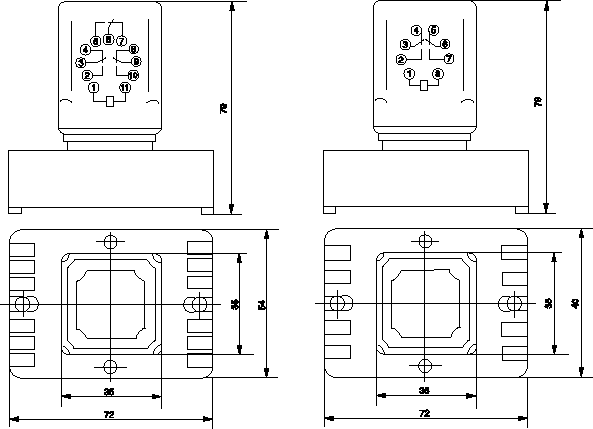

左為DZ-6B 3Z 右為DZ-6B 2Z(插入式板前螺絲連接導軌式插座)

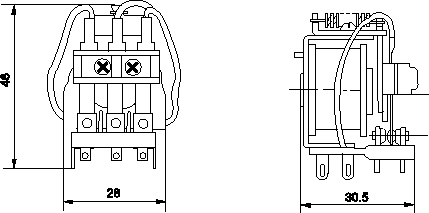

DZ-6C

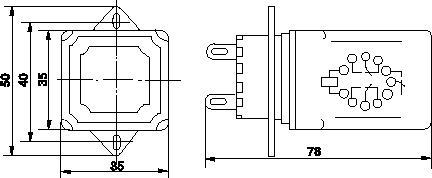

DZ-6F 3Z

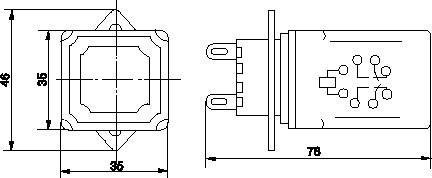

DZ-6F 2Z

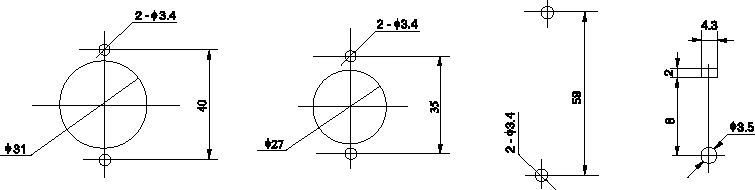

圖2 安裝開孔圖 依此為 DZ-6F 3Z     DZ-6F 2Z   DZ-6B 2Z 3Z     DZ-6C

DZ-6F 2Z DZ-6B 2Z

DZ-6F 3Z DZ-6B 3Z

DZ-6F 2ZA DZ-6B 2ZA

DZ-6F 3ZA DZ-6B 3ZA

DZ-6F 3ZB DZ-6B 3ZB

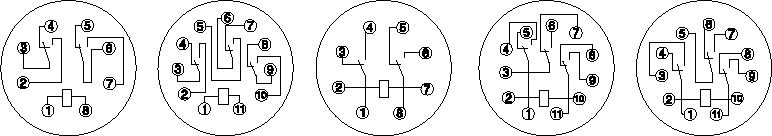

圖3 內部接線圖

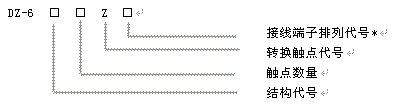

3 型號規格：見表1


*注：代號A、B表示的端子排列見圖3，未注代號為常規排列。

3.2型號規格(見表1)

型號	觸點形式	額定電壓
		DC(V)	AC(V)
DZ-6F2Z DZ-6F2ZA	2付轉換	6，12，24， 48，110，220	6，12，24， 36，110，127， 220，380
DZ-6F3Z DZ-6F3ZA DZ-6F3ZB	3付轉換
DZ-6B2Z DZ-6B2ZA	2付轉換
DZ-6B3Z DZ-6B3ZA DZ-6B3ZB	3付轉換
DZ-6C2Z DZ-6C3Z	2付轉換 3付轉換

4 DZ-6系列通用繼電器(JXT型)技術數據
4.1 動作電壓：交流型不大于額定電壓的85%；
直流型不大于額定電壓的80%。
4.2 返回電壓：交流型不大于額定電壓的15%；
直流型不大于額定電壓的10%。
4.3 動作時間：不大于20ms。
4.4 觸點容量：見表2-3。
表2 觸點斷開容量

負載性能		阻性負載cos& =1		感性負載cos& =0.4 L/R=5ms
線圈功耗 電流值(A) 電壓值(V)		AC.2.5VA DC.1.5W	DC.1W	AC.2.5VA DC.1.5W	DC.1W
AC	220	3	2	1	0.7
	380	1.2	0.8	0.4	0.28
DC	6	3	2	1.5	1
	12	2.7	1.8	1	0.7
	24	1.8	1.2	0.5	0.18
	220	0.2	0.15	-	-

表3 觸點最大斷開容量

負載性能		阻性負載cos& =1		感性負載cos& =0.4 L/R=5ms
線圈功耗 電流值(A) 電壓值(V)		AC.2.5VA DC.1.5W	DC.1W	AC.2.5VA DC.1.5W	DC.1W
AC	220	7.5	5	3	2
	380	3	2	1	0.7
DC	6	10	5	7	4.6
	12	10	4.6	5	4.3
	24	10	3	3	2.4
	220	0.3	0.3	0.1	0.05

4.5 電壽命：在觸點最大斷開容量下為105 次；在觸點額定斷開容量下5×105次。
4.6 介質強度：繼電器導電部分與非導電部分之間，以及線圈電路與觸點電路之間，能耐受交流50Hz、電壓2 kv、歷時1min試驗無擊穿和閃絡現象。

5 訂貨須知
訂貨時應指明
5.1 繼電器的名稱和型號，未注明A、B供貨按常規接線端子排列；
5.2 額定參數；
5.3 訂貨數量；
5.4 交貨方式。
