DZ-30B系列中間繼電器產品詳細說明：

1 DZ-30B系列中間繼電器用途

DZ-30B系列中間繼電器用于直流操作的各種保護和自動控制線路中，作為輔助繼電器，以增加觸點數量和容量。

2 DZ-30B系列中間繼電器工作原理和結構
2.1 繼電器為電磁式繼電器，當電壓加在線圈兩端時，銜鐵向閉合位置運動，動合觸點閉合，動斷觸點斷開。斷開電源時，銜鐵在接觸片的壓力作用下，返回到原始狀態，動合觸點斷開，動斷觸點閉合。
2.2 繼電器有兩種結構：
2.2.1 凸出式插拔結構。采用阿繼JK-1型殼體，其外形圖及開孔圖見《附錄》Ⅰ，繼電器內部接線見圖1。
2.2.2 嵌入式插拔結構（型號中帶/Q）。采用許繼A11K殼體，其外形圖及開孔圖見《附錄》Ⅱ，繼電器內部接線見圖2。
2.2.3 若需將板后接線方式改為板前接線方式，應加板前接線座與中框，見《附錄》Ⅱ。

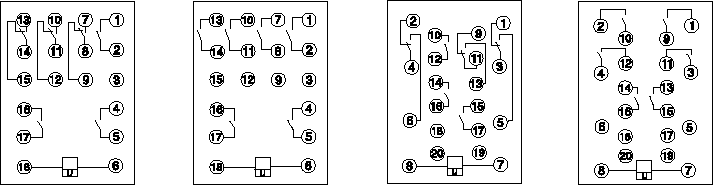

圖1 凸出式內部接線圖

圖2 嵌入式內部接線圖

3 DZ-30B系列中間繼電器型號規格：見表1

型號	額定值（V）	觸點形式及對數
		動合	轉換
DZ-31B	12，24，48， 110，220	3	3
DZ-32B		6	-

4 DZ-30B系列中間繼電器技術數據

4.1 動作電壓：為額定電壓的30%-70%。
4.2 返回電壓：不小于額定電壓的5%。
4.3 動作時間：在額定電壓時不大于0.0045s。
4.4 功率消耗：在額定電壓時不大于5W。
4.5 電壽命：5000次。
4.6 觸點斷開容量：在電壓不超過250V，電流不大于1A的直流有感負荷電路（時間常數為5H10-3S）中，斷開容量為50W；在電壓不超過250V，電流不大于3A的交流電路（功率因數為0.4）中，斷開容量為250VA。
4.7 觸點長期允許通過電流為5A。
4.8 介質強度：繼電器導電部分與非導電部分之間，以及線圈電路與觸點電路之間，能耐受交流50HZ，電壓2kV，歷時1min試驗無擊穿和閃絡現象。

5 訂貨須知
訂貨時應指明
5.1 繼電器的名稱和型號；
5.2 繼電器的電壓數值；
5.3 訂貨數量。
