產品名稱： |

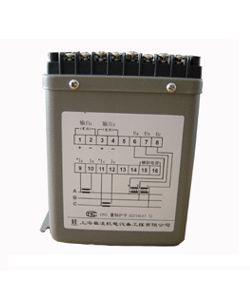

HL系列電量變送器
|
|
型號規格： |
|
 放大圖片 |
|
產品類別： |
常規產品 -- 儀器儀表
-- 電量變送器 |
|
參考價格： |
廠價直銷 |
|
產品品牌： |
華凌 |
|
產品產地： |
上海 |
|
可供數量： |
批量 |
|
供貨周期： |
現貨(或電詢) |
|
|
|
|
產品簡介： |
|
HL系列電量變送器產品詳細說明：
HL系列電量變送器
隨著電力調度自動化系統的發展，對作為數據采集用的電量變送器的要求也愈來愈高。HL系列變送器依據自動化系統的規范要求設計的，不僅采用表面貼裝厚膜電路技術，而且還實現了用全自動校驗系統進行全性能調校，保證了該系列產品優良的性能和可靠的質量。
HL系列電量變送器，經用戶多年來的使用和國家電力部電力設備及儀表質量檢測中心、華東電力實驗研究院電測量室測試，各項指標完全符合設計要求，并按GB13850-1998III標準通過了0.2級入網檢測。
一、 應用標準及通用技術指標
（一）應用標準：IEC688-1992GB/T23850-1998
（二）通用技術指標：
準確度等級：0.2級、0. 5級
參比條件：0℃～45℃
工作條件：溫度范圍－10℃～+60℃，相對溫度不大于 95%無凝露
貯存條件：溫度范圍－40℃～+70℃，相對濕度不大于95%無凝露
長期穩定度：變化小于±0.2%/年，無累計誤差；
響應時間：小于400ms
輸出波紋：小于0.4%/RO(峰-峰值)
輸入功耗：電流小于0.3VA
最大輸出負載：恒流制輸出電壓為10V（電流輸出規格）
驅動電流為5mA（電壓輸出規格）
工作頻率：50±5Hz；60±5Hz；400Hz
允許過量輸入：電流輸入量：3×標稱值/連續 10×標稱值/30S
25×標稱值/3S
50×標稱值/1S
電壓輸入量：2×標稱值/連續
電壓試驗：輸入/輸出/輔助電源/外殼之間 2KV AC rms Ims IEC688
沖擊電壓試驗：5KV (1.2×50u S) IEC 255－4，ANSI37.90A/1973
輔助電源影響：小于±0.002%/V
輔助電源功耗：不大于5VA
磁場影響：在0.4KA/m的磁場強度下，改變量不超過等級指數的100%
二、 交流電流、電壓變送器
(一) 用途
本變送器用于測量交流電流、電壓，提供線性的直流輸出信號，是遠動裝置、計算機巡檢、自動化控制系統等必須的模擬量采集的輸入部件，可廣泛應用于 電力系統和其它工礦企業等。 特別應指出的是真方均根值變換的交流電流、電壓變送器，在波形失真場合也能保證測量正確度。
（二）型號、規格
HLLX—— 交流電流變送器 （平均值變換）
HLUX——交流電壓變送器 （平均值變換）
HLIR——交流電流變送器 （真方均根值變換）
HLUR——交流電壓變送器 （真方均根值變換）
HL3LX——交流三電流組合變送器 （平均值變換，三組獨立）
HL3UX——交流三電壓組合變送器 （平均值變換，三組獨立）
HL3IR——交流三電流組合變送器 （真方均值變換，三組獨立）
HL3UR——交流三電壓組合變送器 （真方均值變換，三組獨立）
參量規格Reference specification
=============================================================================
Ra(Ae)An |Rv(Ve)Vn|輔助電源Pn |頻率Fn |輸出On
| |auxiliarysupply|frequency|outputOn
-----------------------------------------------------------------------------
|| | |O1 |O2|O3
1A(0-1.5A)A1 |120V(0-150V)V1|120V(85-135V)P1|50HzF1 |0-1mA|0-20mA|4-20mA
-----------------------------------------------------------------------------
|| | |O4 |O5|
5A(0-7.5A)A2 |240V(0-300V)V2|240V(170-270V)P2 |60HzF2 |0-5mA|0-10mA|
-----------------------------------------------------------------------------
|| | |O7 |O8|O9
10A(0-15A)A3 |450V(0-560V)V3|450V(340-540V)P3 |400Hz F3 |0-1V |0-5V|0-10V
-----------------------------------------------------------------------------
特殊規格Ay |特殊規格Vy| |O10|O11 |
special specification|special specification | |2-10V|1-5V|
=============================================================================
注：1. Ra—電流標稱值，Ae—標稱使用范圍，Rv—電壓標稱值，
Ve—標稱使用范圍
2. 波形要求：正弦波（平均值變換型）
基波+100% 3 rd～7 rd (真方均根值變換型)
3. 輸出滿度值與輸入標稱值相對應，特殊滿度值在訂單中注明
4. 輸出模擬量為雙路時，在訂單中說明
（三）訂單要求：
型號 — An或Vn — Fn — Pn — On — 等級
例：1. HLLX — A2 — F1 — P2 — O1 — O2
交流電量變送器（平均值變換）
輸入：0～5A
輔助電源：240V (170～270V)
頻率：50Hz
輸出：0～1mA (對應0～5A)
正確度：0.2級
2. HL3UX — Vy（100V）— F1 — P2 — O3 — 0.5
三組合交流電壓變送器（平均值變換）
輸 入：0～100V
輔助電源：240（170～270V）
頻 率：50Hz
輸 出：4～20mA (對應0～100V)
正確度：0.5級
三、 有功、無功功率變送器與組合變送器
（一）用途：
HL系列一元件功率變送器用于單相線路中，二元件類用于三相三線制線路中，三元件用于三相四線制線路中，精確測量功率信號，提供線性的直流輸出信號，是遠動裝置計算機巡檢、自動化控制系統的模擬量輸入采集部件，可廣泛應用于電力系統和其它工礦企業等場合。組合式變送器由于輸入回路共用PT、CT，故體積小價格低，適用于同時要求測量有功、無功功率及電流的場合。真無功變送器，采用90鎖相技術，完全消除了由于頻率變化而引起的誤差，真正實現了電網無功功率測量的目的。
（二）型號、規格
HLP——有功功率變送器
HLQ——無功功率變送器
HLZQ——真無功功率變送器
HLPQ——有無功功率變送器
==================================================================================
功率類變送器元件 |用于線路的形式|標準輸入滿度值（Watt或Var）=D
類別Types of |Circuitform |Standard input full-degree value（Watt或Var）=D
transducer ||V1(120V) |V2(240V) |V3(450V)
element||1A|5A|10A|1A|5A|10A|1A|5A|10A
----------------------------------------------------------------------------------
一元件類共9個型號|單相線路|100 |500 |1K |200 |1K|2K |400 |2K|4K
First element, |Single-phase||| ||| |||
9 types|||| ||| |||
----------------------------------------------------------------------------------
二元件類共9個型號|三相三線制交流|200 |1K|2K |400 |2K|4K |800 |4K|8K
Second element,|線路Three-||| ||| |||
9 types|phase,three-||| ||| |||
|line system ||| ||| |||
----------------------------------------------------------------------------------
三元件類共7個型號|三相四線制交流|300 |1.5K|3K |600 |3K|6K |1.2K|6K|12K
Third element, |線路Three-||| ||| |||
7 types|phase,four- ||| ||| |||
|line system ||| ||| |||
==================================================================================
注：特殊輸入滿度值需注明為Dy并標出要求的滿度值，如Dy(866w)
=============================================================================
RV(Ve)Vn|Ra(Ae)An |輔助電源Pn |頻率Fn |輸出On
| |auxiliarysupply|frequency|outputOn
-----------------------------------------------------------------------------
120V| | |50HzF1 |O1 |O2|O3
(0-150V)V1|1A(0-15A)A1|120V(85-135V)P1| |0-1mA|0-20mA|4-20mA
|5A(0-7.5A)A2 |240V(170-270V)P2 |60HzF2 |O4 |O5|06
240V| | | |0-5mA|0-10mA|4-12-20mA
(0-300V)V2|10A(0-15A)A3 |450V(340-540)P3|400Hz F3 |O7 |08|09
450V|特殊規格Ay | | |0-1V |0-5V|0-10V
(0-560V)V3|special|內接Pns| |010|011 |012
|specification|connectinside| |2-10V|1-5V|1-3-5V
=============================================================================
注：1. Rv;;—電流標稱值，Ve—標稱使用范圍，Ra—電流標稱值，
Ae—標稱使用范圍
2. Pns表示內部已將Pn接于Vn上，故無需 外附輔助電源接線端，
但必須Pn與Vn 一致時，才能選用Pns（內接）形式。
3. 輸出規格除O3、O10、O11為單相外，其余均為雙方向輸出如O1：
0～±1mA對應0～±Dy
4. 功率因數標稱值使用范圍任意
5. 波形要求：基波+20% 3 rd, 電流為平均值變換時要求輸入為正弦波
（三）訂單要求
注：凡僅標HLP、 HLQ 、HLZQ 、HLPQ 者即為HLP3～2E、 HLQ3～2E、 HLZQ3～2E、 HLPQ3～2E規格
型號 — VN — An — Fn — Pn — On — Dn — 等級
例：1. HLPQ—V3—A2—F2—P3S—O3—D—0.2
三相有功功率無功功率組合變送器（三相三線，2元件）
輸入：450V、5A、60Hz
輔助電源：無，為內接
輸出：4～20mA（對應0～4000W, 0～4000Var）
正確度：0.2級
HLP—V1—A2—F1—P2—O8—Dy(±866W)—0.5
2 .三相有功功率變送器（三相三線，2元件）
輸入：100V～5A～5Hz
輔助電源：240V(170～240V)
輸出：0～±5V (對應-866W～0～+866W)
正確度：0.5級
HL系列功率類及組合變送器本公司生產如下型號、品種
=====================================================================================
元件|序號 |型號|名稱(變送)|備注
element |order|mode|Name(transducer)|Remarks
-------------------------------------------------------------------------------------
|1|HLP-1E|交流有功功率|1-13用于單相系統
| ||AC active power |1-13usedinsingle-phase
|----------------------------------------------------------------------------
一|2|HLQ-1E|交流無功功率AC reactive power |
|----------------------------------------------------------------------------
|3|HLPQ-1E |交流有功、無功功率組合AC acti-|
| ||ve& reactive power combination|
|----------------------------------------------------------------------------
|4|HLPI-1E |交流有功功率電流組合AC active |電流為平均值變換Current
| ||power current combination |is mean value variation
元|----------------------------------------------------------------------------
|5|HLPIR-1E|交流有功功率電流組合AC active |電流為真均根值變換Current is
| ||powercurrent combination|real mean value variation
|----------------------------------------------------------------------------
|6|HLQI-1E |交流無功功率電流組合AC reacti-|電流為平均值變換Current is
| ||ve power current combination|mean value variation
件|----------------------------------------------------------------------------
|7|HLQIR-1E|交流無功功率電流組合AC reacti-|電流為真均根值變換Current is
| ||ve power current combinationve|real mean value variation
|----------------------------------------------------------------------------
|8|HLPQI-1E|交流有功、無功功率電流組合AC|電流為平均值變換
| ||active & reactive power |Current is mean
| ||current combination |value variation
類|----------------------------------------------------------------------------
|9|HLPQIR-1E|交流有功、無功功率電流組合AC |電流為真均根值變換
| | |active & reactive power|Current is real mean
| | |current combination|value variation
|----------------------------------------------------------------------------
|10 |HLPH-1E|有功電能變送器Active electric|
| | |power transducer |
First|----------------------------------------------------------------------------
|11 |HLQH-1E|無功電能變送器Reactive |
| | |electric power transducer|
|----------------------------------------------------------------------------
|12 |HLPPH-1E |有功電能變送器Active power & |
| | |electric power combination |
| | |transducer |
element |-----------------------------------------------------------------------------
|13 |HLQQH-1E |無功電能變送器Reactive power |
| | |& electric power combination |
| | | transducer|
--------------------------------------------------------------------------------------
|14 ||HLP3-2E |三相三線有功功率Three-phase|14-28用于三相三線制線路中
| | |three-line active power|14-28 used in three-phase
| | | |three-line circuit
|-----------------------------------------------------------------------------
|15 |HLQ3-2E|三相三線無功功率Three-phase|
| | |three-line reactive power|
|-----------------------------------------------------------------------------
|16 |HLPQ3-2E |三相三線有功、無功功率組合 |
| | |Three-phase three-line active|
| | |& reactive power combination |
二|-----------------------------------------------------------------------------
|17 |HLPI3-2E |三相三線有功功率及電流組合 |電流為平均值變換
| | |Three-phase three-line active|Current is mean
| | |power & current combination|value variation
|-----------------------------------------------------------------------------
|18 |HLPIR3-2E|三相三線有功功率及電流組合 |電流為真均根值變換
| | |Three-phase three-line active|Current isreal mean
| | |power & current combination|value variation
元 |-----------------------------------------------------------------------------
|19 |HLQI3-2E |三相三線無功功率及電流組合 |電流為平均值變換
| | |Three-phase three-line reacti|Current is mean
| | |-ve power & current|value variation
| | |combination
|-----------------------------------------------------------------------------
|20 |HLQIR3-2E|三相三線無功功率及電流組合 |電流為真均根值變換
| | |Three-phase three-line |Current isreal mean
| | |reactive power & current |value variation
件| | |combination|
|-----------------------------------------------------------------------------
|21 |HLPQI3-2E |三相三線有功、無功功率及電流|電流為平均值變換
| ||組合Three-phase three-line|Current is mean
| ||active & reactive power |value variation
| ||& current combination |
|-----------------------------------------------------------------------------
|22 |HLPQIR3-2E|三相三線有功、無功功率及電流|電流為真均根值變換
| ||組合Three-phase three-line|Current isreal mean
| ||active & reactive power & |value variation
類| ||current combination |
|-----------------------------------------------------------------------------
|23 |HLPH|有功電能變送器Active|
| ||electric power transducer |
|-----------------------------------------------------------------------------
|24 |HLQH|無功電能變送器Reactive|
| ||electric power transducer |
Second |-----------------------------------------------------------------------------
|25 |HLPPH |有功功率電能組合變送器Active|
| ||power & electric power|
| ||combination transducer|
|-----------------------------------------------------------------------------
|26 |HLQQH |無功功率電能組合變送器|
| ||Reactive power &electric|
| ||power combination transducer|
|-----------------------------------------------------------------------------
element |27 |HLZQ3-2E|三相三線真無功功率變送器|
| ||Three-phase three-line real |
| ||reactive power transducer |
|-----------------------------------------------------------------------------
|28 |HLZQP3-2E |三相三線真無功、有功功率組合|
| ||Three-phase three-line real |
| ||reactive & active power |
| ||transducer|
---------------------------------------------------------------------------------------
|29 |HLP3N-3E|三相四線交流有功功率Three-|29~37用于三相四線制交流線
| ||phase four-line AC active |路中
| ||power four-line AC circuit|29~37 used in three-phase
|------------------------------------------------------------------------------
三|30 |HLQ3N-3E|三相四線交流無功功率Three-|
| ||phase four-line AC reactive |
| || power|
|------------------------------------------------------------------------------
|31 |HLPQ3N-3E |三相四線交流有功、無功功率組|
| ||合Three-phase four-line AC|
元| ||active & reactive power |
| ||combination |
|------------------------------------------------------------------------------
|32 |HLPI3N-3E |三相四線交流有功功率組合變送|電流為平均值變換Current is
| ||器Three-phase four-line AC|mean value variation
| ||active power current|
| ||combination |
件|------------------------------------------------------------------------------
|33 |HLPIR3N-3E|三相四線交流有功功率組合變送|電流為真均根值變換Current is
| ||器Three-phase four-line AC |real mean value variation
| ||active power current |
| ||combination |
|------------------------------------------------------------------------------
類|34 |HLQI3N-3E |三相四線交流無功功率組合變送|電流為平均值變換Current is
| ||器Three-phase four-line AC|mean value variation
| ||reactive power current|
| ||combination |
|------------------------------------------------------------------------------
Third |35 |HLQIR3N-3E|三相四線交流有功功率組合變送|電流為真均根值變換Current is
| ||器Three-phase four-line AC|real mean value variation
| ||reactive power current|
| ||combination |
|------------------------------------------------------------------------------
|36 |HLZQ3-3E|三相四線真無功功率變送器|
| ||Three-phase four-line real|
element | ||reactive power transducer |
|------------------------------------------------------------------------------
|37 |HLZQP3-3E |三相四線真無功、有功功率組合|
| ||Three-phase four-line real|
| ||reactive & active power |
| ||combination |
=======================================================================================
四、 功率電能變送器
（一） 用途：
HL系列功率電能變送器是測量有功電能、無功功率與電能、無功功率與電能的多功能變送器。它具有精度高、穩定性好、相對誤差小等特點。為便于適應各種系統，電能輸出：有光耦集電極開路、有繼電器觸點、有代表正向電能的脈沖和代表負向電能的脈沖。在有功、無功與電能組合中，可同時提供代表功率的模擬量和代表電能的數字量輸出。所以HL系列功率電能變送器是遠動通信、自動化巡檢、自動計費等電力系統中不可缺少的配套裝置。
（二）型號、規格：
HLPH;;——有功電能變送器
HLQH——無功電能變送器
HLPPH——有功功率與電能組合變送器
HLQQH——無功功率與電能組合變送器
================================================================================
功率類變送器 |用于的|標準輸入滿度值（Watt或Var）=D
元件類別Sorts|線路形式|Standard input full-degree value（Watt or Var）=D
of powertrans- |Circuit |V1(120V)|V2(240V)|V3(450V)
ducer element|form|1A |5A |10A |1A |5A |10A |1A |5A |10A
--------------------------------------------------------------------------------
一元件類共4個型|單相線路|100|500|1K|200|1K |2K|400|2K |4K
號First element|Single-phase| | || | || | |
four models|circuit | | || | || | |
--------------------------------------------------------------------------------
二元件類共4|三相三線制|200|1K |2K|400|2K |4K|800|4K |8K
個型號Second |交流線路| | || | || | |
element|three-line| | || | || | |
four models |AC circuit| | || | || | |
================================================================================
參 量 規 格reference specification
=============================================================================
RV(Ve)Vn|Ra(Ae)An |輔助電源Pn |頻率Fn |輸出On
| |auxiliarysupply|frequency|outputOn
-----------------------------------------------------------------------------
120V| | |50HzF1 |O1 |O2|O3
(0-150V)V1|1A(0-15A)A1|120V(85-135V)P1| |0-1mA|0-20mA|4-20mA
|5A(0-7.5A)A2 |240V(170-270V)P2 |60HzF2 |O4 |O5|06
240V| | | |0-5mA|0-10mA|4-12-20mA
(0-300V)V2|10A(0-15A)A3 |450V(340-540)P3|400Hz F3 |O7 |08|09
450V|特殊規格Ay | | |0-1V |0-5V|0-10V
(0-560V)V3|special|內接Pns| |010|011 |012
|specification|connectinside| |2-10V|1-5V|1-3-5V
=============================================================================
===============================================================================
規格 |有功電能active|無功電能reactive |輸出方向|輸出方式Sn
specification|electric energy |electric energy|output way|output model
X1 |1瓦特小時/脈沖|1乏爾小時/脈沖 |單向|
|1watt hour/pulse|1var hour/ pulse |single way|
X2 |10瓦特小時/脈沖 |10乏爾小時/脈沖|雙向|光耦集電極開路S1
|10watt hour/ pulse|10var hour/ pulse|two way |繼電器接點S2 Light
|1瓦特小時/脈沖|1乏爾小時/脈沖 |單向|-coupled electrode
Y1 |1watt hour/ pulse |1var hour/ pulse |single way|open circuit S1
|10瓦特小時/脈沖 |10乏爾小時/脈沖|雙向|Relay terminal
Y2 |10watt hour/ puls |10var hour/ pulse|two way |
=================================================================================
注：1. Rv—電壓標稱值，Ve—標稱使用范圍，Ra—電流標稱值，
Ae—標稱使用范圍
2. Pns表示內部已將Pn接于Vn上，故無需外附助電源接線端，但必須是Pn與Vn相一致時，才能選用Pns（內接）形式
3. 輸出規格除O3、O10、O11為單向外，其余均為雙方向輸出如O1：0～±1mA對應0～±D瓦特/乏爾, O6: 4～12～20mA對應-D～0～+D瓦特/乏爾
4. 無功功率/無功電能變送器,-D表示功率因數超前,+D表示功率因數滯后
5. 功率因數標稱值使用范圍任意
6. 波形要求；基波+20% 3 rd；電流為平均值變換時要求輸入為正弦波
7. 如需配用電能計數顯示器可與本公司協商
（三）訂單要求
注：凡僅標HLPPH、HLQQH、HLPH、HLQH者即為HLPPH3~2E、HLQQH3--2E、HLPH3--2E、HLQH3--2E規格
型號 — Vn — An — Fn — Pn — On — Xn/Yn — Sn — Dn — 等級
例：1. HLPH — V1 — A2 — F1 — P2 — X1 — S1 — 0.2
有功電能變送器（三相三線，二元件）
輸入：120V、5A、50Hz
輔助電源：有，外接240V
輸出：1瓦特/1脈沖，單相光耦集電極開路
精度等級：0.2
五、 功率因數和相角變送器
（一）用途
功率因數變送器和相角變送器，用于測量單、三相系統的功率因數（COSφ）和相位角（φ），經變換成線性直流信號輸出，供遠動裝置、計算機、自動化系統作信息輸入，廣泛用于電力系統等場合。 本變送器基本誤差極限偽.25%滿度值+0.3°
（二）型號、規格
HLCOSφ—有功功率因數變送器
HLφ—相角變送器
平衡負載，適用于單相、一相三線、三相三線、三相四線
====================================================================================
Rv(Ve)Vn|Ra(Ae)An|輔助電源Pn au-|頻率Fn |輸出 On |COSφ范 |φ范圍
||xiliary supply|frequency|Output On |圍Range|LnRange
----------------------------------------------------------------------------------
120V(0- |1A(0- |120V|50Hz F1|O1 |O2|O3 |-0-1 X |±30°L1
150V)V1 |1.5A)A1 |(85-135V) P1| |0-1mA|0-20mA|4-20 mA|-+0|±60°L2
||| | || | |±90°L3
240V(0- |5A(0- |240V|60Hz F2|O4 |O5|O6 |-0.5 |±180°L4
300V)V2 |7.5A)A2 |(170-270V)P2| |0-5mA|0-10mA|4-12-20mA|-1 Y |±360°L5
450V(0- |10A(0-|450V|400Hz F3 |O7 |O8|O9 |-+0.5|特殊規格Ly
560V)V3 |15A)A3|(340-540V)P3| |0-1V |0-5V|0-10V|特殊規格Z|special
|特殊規格Ay|內接 Pns| |O10|O11 |O12|special|specif-
|special |connect | |2~10V|1~5V|1~3~5V |specific-|ication
|specification|inside | | || |ation|
====================================================================================
（三）訂單要求
型號 — Vn — An — Fn — Pn — On — Ln或X或Y
例：1. HLCOSφ— V1— A2 — F1 — PNS — O1 — Y
功率因數變送器
輸 入：120V、5A、50Hz
輔助電源：無，為內接
輸 出：0～1mA對應-0.5～1～+0.5
2. HLφ — V1 — A2 — F1 — P2 — O8 — L y
相角變送器
輸 入：120V、5A、50Hz
輔助電源：240V（170～270V）
輸 出：-5～0～+5對應-30°～0°～+30°
六、頻率變送器
（一）用途
HLF型頻率變送器可測量工頻頻率，將頻率變換為線性的直流信號，輸送給遠動裝置、計算機、巡檢等，主要用于電力系統、電廠、電網調度室及工礦企業等場合。 本變送器基本誤差極限為標稱頻率的0.025%。
（二）型號、規格：
HLF—頻率變送器
==============================================================================
Ve |輔助電源Pn|頻率 Fn|輸出 On|范圍 Bn
|Auxiliary power |Frequency|Output on|Range
30-600V|120V(85-135V)P1 |50Hz F1|O1 |O2 |O3 |±0.5 B1
|| |0-1mA|0-20mA |4-20 mA|±1Hz B2
|240V(170-270V)P2|60Hz F2|O4 |O5 |O6 |±2Hz B3
|| |0-5mA|0-10mA |4-12-20mA|±5Hz B4
|450V(340-540V)P3|400Hz F3 |O7 |O8 |O9 |±10Hz B5
|| |0-1V |0-5V |0-10V|特殊規格 By
|內接 Pns| |O10|O11|O12|special
|connect inside| |2-10V|1-5V |1-3-5V |specification
==============================================================================
注：1、Ve—輸入電壓標稱使用范圍。
2、Pns表示內部已將Pn接于Ve上，故無需外輔助電源端子，但必須是Pn與Ve相一致時，才能選用Pns形式。
3、除特殊規格規定外，頻率范圍均對應單向輸出，如以上F1、O1、B2為例49~51Hz對應0--1 mA輸出。
（三）訂單要求：
型號 — Fn — Pn — On/Bn
例： 1.HLF—F1—P1S—O1/B1
輸 入：49.5～50.5Hz
輔助電源：無，內接（將20V電壓接入端子）
輸 出：0～1mA 對應 49.5～50.5Hz
2.HLF—F1—P2—O8/By (±2Hz，雙向)
輸 入：30～600V（48～52Hz）
輔助電源：240V, 50Hz
輸 出：-5～0～+5對應48～50～52Hz
七、直流變送器
(一) 用途
HLD型、HLDH型直流變送器，可測量各種直流電壓、電流（配用外附分流器）信號，輸入、輸出具有良好的電氣隔離�？捎糜诎l(fā)電機轉子電壓和電流的測量，還廣泛應用于其它各種場合。
（二）型號、規格
HLD—直流變送器（電壓試驗2KV/1min）
HLDH—直流變送器（電壓試驗4KV/1min）
==============================================================================
輸入范圍 |輔助電源 Pn|輔助電源頻率 Fn |輸出 On
Cninput range|auxility apply |auxility apply|output on
| |frequency | ||
0-45mV S1|120V |50Hz F1 |O1 |O2|O3
0-75mV S2|(85-135V) P1 ||0-1mA|0-20mA|4-20mA
0-200mV S3 | || ||
0-50V S4 |240V |60Hz F2 |O4 |O5|O6
0-100V S5|(170-270V) P2||0-5mA|0-10mA|4-12-20mA
0-150V S6| || ||
0-200V S7|450V |400Hz F3|O7 |O8|O9
0-600V S8|(340-540V) P3||0-1V |0-5V|0-10V
特殊規格 Sy|內接 Pns ||O10|O11 |O1
special specification|connect inside ||2-10V|1-5V|1-3-5V
==============================================================================
（三）技術指標：
基本誤差極限（23°±2）：0.2%滿度值；
線性和可重復性：0.1%（典型值）
溫度影響：小于60ppm/℃
輸入電阻：大于10MΩ（≤2V規格）
大于500KΩ（>2V規格）
最大過量輸入：不大于150Vrms（連續）（≤2V規格）
不大于300Vrms（連續）（2~200V規格）
不大于800Vrms（連續）（>200V規格）
輔助電源影響：小于30ppm/℃
響應時間：小于400ms
輸出紋波：小于0.1%RO
共模抑制：大于120db DC～60HZ
電壓試驗：2KV(HLD), 4KV(HLDH) Acrms/1min輸入輸出電源外殼之間
沖擊電壓試驗：ANSIC37.90a/1973、IEC255～4
輸出負載能力：最大恒流輸出電壓為12V（電流輸出規格）
最大驅動電流為5mA（電壓輸出規格）
工作條件：溫度范圍0～+45℃，相對溫度不大于95%無凝露
貯存條件：溫度范圍-40～+70℃，相對溫度不大于95%無凝露
(四) 訂單要求
型號 — Sn — Fn — Pn — On
例：HLD—S2—F1—P2—O3
直流變送器（耐壓2KV）
輸 入：0～75mV
輔助電源：240V，50Hz
輸 出：4～20mA對應0～75mV
Order require
Model — Sn — Fn — Pn — On
八、溫度變送器
（一） 用途
HLCL、HLC、HLCH型溫度變送器可測量各種溫度輸入的信號（配探頭）輸出具有良好的電氣隔離性能，可用于主變壓器油溫測量。變電站內溫度測量還可廣泛用于工礦、冶金、鐵路及其它溫度測量場合。
（二） 型號
HLCL——低溫度測量變送器；
HLC——中溫度測量變送器；
HLCH——高溫度測量變送器；
本變送器基本誤差極限為0.2%、0.5%，數顯值滿度±5個字。
===========================================================================
輸入范圍Cn |輔助電源 Pn|輔助電源頻率 Fn|輸出 On
input range|auxiliary apply|auxiliary apply|output on
| |frequency|
-100℃-0℃ C1|120V |50Hz F1|O1 |O2|O3
|(85-135V) P1 | |0-1mA|0-20mA|420mA
| | |O4 |O5|O6
0℃-100℃ C2 |240V |60Hz F2|0-5mA|0-10mA|4-12-20mA
|(170-270V) P2| |O7 |O8|O9
| | |0-1V |0-5V|0-10V
100℃-1000℃ C3|450V |400Hz F3 |O10|O11 |O12
|(340-540V) P3| |2-10V|1-5V|1-3-5V
===========================================================================
（三）訂單要求
型號 — Av或Vn — Fn — Pn — On — 等級
例：HLC—C1—F1—P2—O3
輸 入：0～100℃
輔助電源：240V，50Hz
輸 出：4～20mA 對應0～100℃
九、微機程控多功能檔位變送器
詳見HLDW系列目錄與使用手冊
十、變送器屏、柜
（一） 用途
本公司除向用戶提供優質的HL系列0.5級、0.2級電量變送器外，還配套提供遙測、遙信、遙控等各類屏、柜、以方便用戶。
本公司生產的屏、柜彩采用優質的冷軋鋼板，其結構合理堅固，安裝、維護方便。各類規格的屏、柜其電器成套安裝均配用新型附件，尤其采用了大視野、磁性密封條浮法玻璃前門及國際流行色彩，使外型新穎、美觀�？膳c電網，電站中各類引進產品媲美。
（二） 型號、規格
===============================================================================
型號|規格|備注
Model |Specification |Notes
HLPK—1 |敝開式屏Open shield |均采用優質JT系列端子，CT回
HLPK—2 |全封閉式柜(前后雙門、帶鎖)Full- |路選用試驗型端子,PT回去路
|closed cabinet(two doors, with lock)|和輔助電源選用帶熔絲型端子
HLPK—3 |全封閉式柜(前大視野、磁性密封條玻璃 |Select high-grade JT serial
|門,后雙開門;帶鎖)Full-closed cabinet|terminal,CT loop select test
| (wide vision, magnetism-closed gla-|terminal,PT loop and auxiliary
|ss door, two door behind, with lock)|supply select fuse-terminal.
==============================================================================
（三）HL系列電量變送器外形尺寸
本公司生產的遙測變送器屏、遙信轉接屏及遙控執行屏之外型尺寸以國家和部頒標準為主。
1．2360×800×500 （高×寬×深）
2．2260×800×600 （高×寬×深）
注：可滿足用戶各種特殊尺寸要求
（四） 訂單要求
用戶除需注明型號、規格、尺寸外，應提出安裝技術指標（也可請本公司進行屏面布置端子排列等），并應標明屏體顏色。
相關產品：- 相關文章：
電工儀表 (1756)
Q表 (11)
滬公網安備31010702003255號
您的位置：您的位置：
91way@163.com
