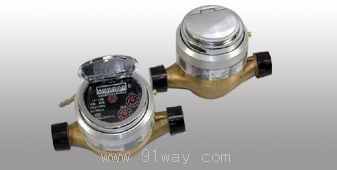

LS系列旋轉活塞式流量計

LS系列流量計是國內首次研制成功的新型旋轉活塞式流量計。具有國內先進水平，由于它的流量下限低，量程寬，精度高，結構簡單，工作可靠價格低于同規格的容積式流量計，因此可直接安裝在火車、拖拉機發電機組、內河或近海航行的船舶中測量各類動力機器的燃油耗量，及各種較重液體的裝卸計量和管道過液計量，是液料考核管理的最佳儀表，有利于節能工作的深入開展。是目前理想的可在量大面廣的交通工具上應用的油耗表，深受能源計量部門、科研部門、交通部門、車船制造廠及各用液廠家的歡迎。

LS系列旋轉活塞式流量計工作原理

流量計由殼體、活塞機構等部分組成。計數機構完全與油液隔離靠磁性傳動，當儀表接入管路并有燃油流過時，進出口兩側的壓力差將推動活塞作回轉運動，此時與活塞相連接的磁性耦合器也隨之轉動，由于活塞的轉數正比于流過儀表的油量，因此計數機構所計下的活塞轉數即流過儀表的油量的倍數。

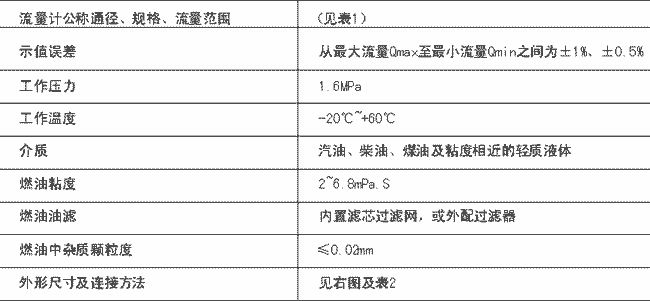

主要技術指標

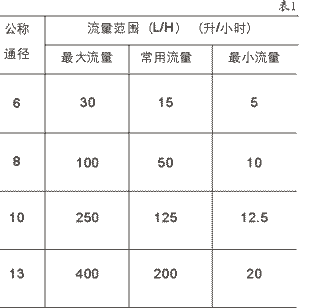

流量計公稱通徑、規格、流量范圍

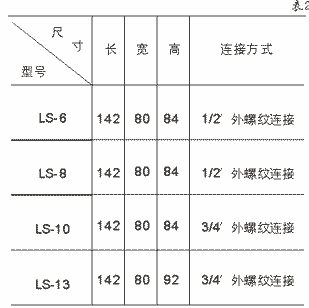

LS系列流量計外形尺寸及連接方法

說明　　

大通徑(DN≥15)流量計，建議選用LC11系列橢圓齒輪流量計
不同通徑流量計外殼表體尺寸不同，計數表頭外型相同
流量計表體材質為黃銅。
帶脈沖信號輸出流量計供電：+5~12V DC 三線制

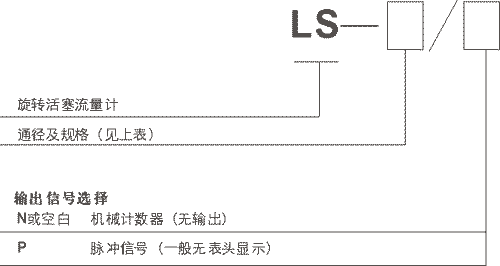

型號選擇及說明
