DXM-2A型信號繼電器產品詳細說明：

1 DXM-2A型信號繼電器用途
DXM-2A型信號繼電器，用于直流操作的保護和自動控制線路中，作為遠方復歸的動作指示器。

2 DXM-2A型信號繼電器工作原理和結構
2.1 繼電器為干舌簧管式繼電器。由干舌簧管、工作繞組、釋放繞組、自鎖永久磁鐵和指示燈組成。當工作繞組導通時，線圈所產生的的磁場與放置在線圈內的永久磁鐵極性相同而磁通迭加，使干舌簧管內的觸點閉合，紅色信號燈亮。在工作繞組失電后，觸點靠永久磁鐵自保持。當釋放繞組導通時，線圈所產生的磁鐵與永久磁鐵極性相反，而使觸點返回，信號燈滅。
2.2 繼電器有兩種結構：
2.2.1 凸出式插拔結構。采用阿繼JK-5殼體（橫置），其外形圖及開孔圖見《附錄》Ⅰ，繼電器內部接線見圖1。
2.2.2 嵌入式插拔結構（型號中帶/Q）。采用許繼A11K殼體，其外形圖及開孔圖見《附錄》Ⅱ，繼電器內部接線見圖2。

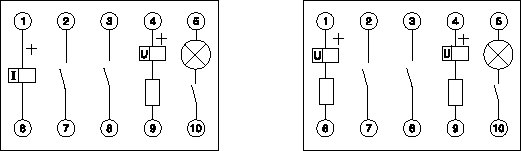

圖1 凸出式內部接線圖 依此為 DXM-2A電流型 DXM-2A電壓型

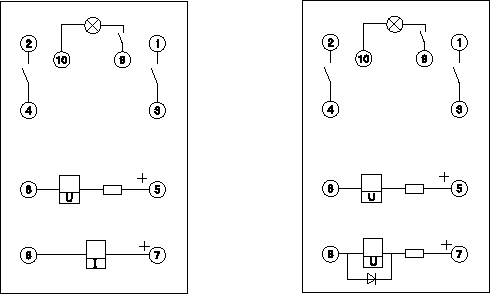

圖2 嵌入式內部接線圖 依此為DXM-2A/Q電流型 DXM-2A/Q電壓型

3 規格型號
3.1 繼電器額定值有下列各種規格（見表1）

工作繞組額定值		釋放繞組額定值	指示燈額定電壓
電 流 型	0.01A、0.015A、0.025A、 0.05A、0.075A、0.1A、 0.15A、0.25A、0.5A、1A、2A	220V	220V
		110V	110V
		48V	48V
		24V	24V
電 壓 型	220V	220V	220V
	110V	110V	110V
	48V	48V	48V
	24V	24V	24V

3.2 觸點形式及數量：皆為兩付動合觸點。

4 技術數據
4.1 動作值
電壓型：不大于額定電壓的70％;
電流型：不大于額定電流的90％。
4.2 釋放值
釋放電壓不大于釋放繞組的額定電壓的70％。
4.3 動作與釋放時間
對繼電器的工作繞組加額定電壓值時，動作時間不超過5ms。對繼電器的釋放繞組加額定值時，釋放時間不超過5ms。
4.4 繼電器動作后，斷開工作繞組，繼電器應保持在動作狀態，信號燈應持續亮。
4.5 觸點斷開容量
在電壓不超過250V、電流不超過0.2A，時間常數為5×10－3s的直流有感負荷電路中為10W；在直流阻性電路中為3OW。
4.6 功率消耗
電流工作繞組不大于0.15W。電壓工作繞組不大于2W。釋放繞組不大于3.5W。
4.7 電壽命：5000次。
4.8 繼電器能耐受交流電壓2kV、50Hz歷時1min的介質試驗。
4.9 繼電器重量：約為0.4kg。

5 訂貨須知
訂貨時應指明
5.1 繼電器的名稱和型號；
5.2 額定參值；
5.3 訂貨數量。
5.4 交貨方式。
