RXMA1型中間繼電器產品詳細說明：

RXMA1型中間繼電器用于電力系統二次回路及工業自動化控制回路中，作為中間輔助，擴大控制回路之用。

2 結構特點
2.1 能提供多至7付動合或動斷以及轉換觸點，結構緊湊。
2.2 通過罩殼上的小孔撥動銜鐵可以試驗觸點動作情況。
2.3 線圈激勵有交流和直流兩種。

3 動作原理
RXMAl中間繼電器為電磁拍合式結構，由電磁系統、接觸系統二部分組成。當線圈通電時,通過鐵芯產生磁場吸合吸片，由吸片帶動簧片，使觸點回路轉換。觸點采用雙觸點接觸，具有接觸電阻小接觸可靠性強，斷開負荷容量大等優點。吸片設計時慣量很小，所以該繼電器能耐受一定量的沖擊及振動，并能耐受中等地震波的沖擊。繼電器外殼采用引進的Combiflex結構。

4 RXMA1型中間繼電器技術數據

4.1 動作電壓：D.C.<70％額定電壓。
4.2 返回電壓：D.C.>5％額定電壓。
4.3 動作時間：動合觸點≯40ms，動斷觸點≯30ms。
4.4 線圈功耗：<2W
4.5 觸點長期允許通過5A電流
當通過電流的時間<200ms，允許通過90A電流；
當通過電流的時間為1s時，允許通過50A電流。
4.6 觸點斷開能力：A.C.：250V時為5A(功率因數>0.4)為250VA
D.C.：250V時為2A(L/R=40ms)為45W。

當電壓24V時(DC)	4A/6A(單觸點)/(雙觸點串聯)
當電壓48V時(DC)	1.5A/4A(單觸點)/(雙觸點串聯)
當電壓55V時(DC)	1.0A/2.5A(單觸點)/(雙觸點串聯)
當電壓110V時(DC)	0.4A/1.0A(單觸點)/(雙觸點串聯)
當電壓125V時(DC)	0.3A/0.7A(單觸點)/(雙觸點串聯)
當電壓220V時(DC)	0.2A/0.4A(單觸點)/(雙觸點串聯)
當電壓250V時(DC)	0.15A/0.3A(單觸點)/(雙觸點串聯)

4.7 絕緣耐壓：50Hz，lmin，2kY。
4.8 沖擊電壓：5kV。
4.9 能承受5-15Hz中等震級的地震波沖擊。
4.10 額定電壓及線圈阻值。(見表2、表3)

電壓等級DC(V)	6	12	24	36	48	55	110	220
線圈阻值(Ω)	29	115	460	1.15k	2.02k	2.6k	9.68k	39.2k

電壓等級AC(V)	24	48	110	220
線圈阻值(Ω)	115	460	2.02k	9.68k

4.11觸點規格

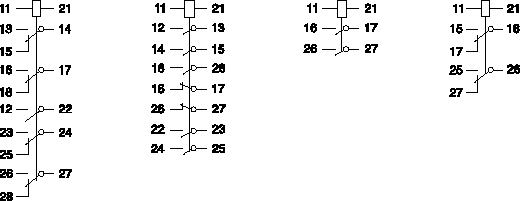

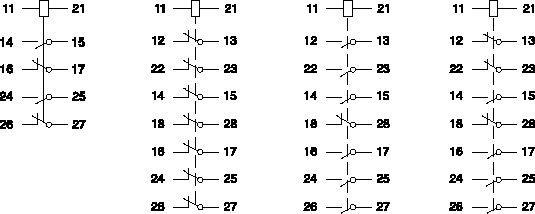

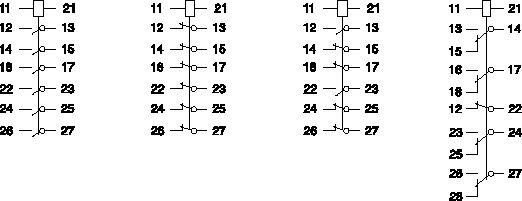

RK211 063 RK211 064 RK211 066 RK211 072

RK211 073 RK211 074 RK211 025 RK211 037

RK211 052 RK211 070 RK211 071 RK211 075

RK211 076 RK211 077 RK211 078 RK211 079

4.12 凸出式模數化插入結構外形尺寸《附錄》Ⅲ中附圖Ⅰ(2S6C)。
4.13 凸出式模數化插入結構安裝尺寸按《附錄》Ⅲ中附圖5(2S6C)可插入按附圖6(2S12C) 并排插2個，按附圖7(4S6C)直排插2個，按附圖8(4S12C)可插入4個。

5 訂貨須知
訂貨時請注明型號觸點代號及電壓等級可提供交流規格。
例：RXMAl RK211063-DC220V。
