DZ-639型大容量中間繼電器產品詳細說明：

1 DZ-639型大容量中間繼電器用途
DZ-639(RXMEl)型大容量中間繼電器用于工業自動化控制和電力系統二次回路中，作為中間輔助和擴大控制范圍之用。

2 特點
2.1 體積小，觸點斷開容量大。
2.2 線圈激磁為直流。
2.3 通過罩殼上的小孔可由人工試觸點的動作情況。

3 動作原理
該繼電器是電磁拍合式繼電器，由電磁系統，接觸系統組成。當線圈通電時，電磁系統產生磁場吸力，將銜鐵吸向鐵芯。由銜鐵帶動動接觸組，使觸點回路轉換，該繼電器能提供2或4付大容量觸點。
外殼采用引進的Combiflex凸出式模數化插入結構。

4 DZ-639型大容量中間繼電器技術數據
4.1 動作電壓：不大于70％額定電壓。
4.2 返回電壓：不大于5％額定電壓。
4.3 線圈功耗：2.7W。
4.4 觸點性能
繼電器主觸點應能斷開電壓不超過250V及電流不超過2.5A，lA(四付觸點)(二付觸點)容量為100W的有感負荷(時間常數為40±6ms)的直流回路，或電壓不超過250V及電流不超過10A，容量為1000VA的交流回路(功率因數COS中=0.4±0.1)；觸點可靠動作104次。
4.5 絕緣耐壓：50Hz，1min，2kV。
4.6 沖擊電壓：5kV。
4.7 額定電壓及繼圈阻值。（見表1）

額定電壓DC(V)	24	48	110	220
線圈阻值(Ω)	283	1142	5780	20550

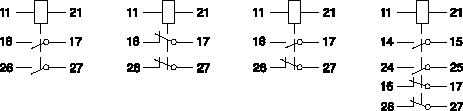

4.8 觸點形式及代號（見表2）

DZ-639/200 DZ-639/020 DZ-639/110 DZ-639/220

RK221 025 RK221 026 RK221 027 RK221 052

注：型號后面三位數字表示觸點形式，第一位為動合，第二位動斷，第三位為轉換。
4.9 凸出式模數化插入結構，外形尺寸見《附錄》Ⅲ中附圖1(2S6C)。
4.1O 凸出式模數化插入結構底座安裝尺寸按《附錄》Ⅲ中附圖5(2S6C)可插入1個，按附圖6(2S12C)并排插二個，按附圖7(4S6C)直排插二個，按附圖8(4S12C)可插入四個。

5 訂貨須知
訂貨時請注明型號，觸點代號及電壓等級。
例：DZ-639/220 DC220V
