產品名稱：

ZFQZ系列直流電動機

型號規格：

放大圖片

產品類別：

南洋電機 -- 電機產品 -- 中小直流電機

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13901609058

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

ZFQZ系列直流電動機產品詳細說明：

ZFQZ系列直流電動機是在Z4系列直流電動機的基礎上，借鑒ZZJ-800系列直流電動機的主要工藝而開發的系列產品。電機的轉動慣量分別為ZZJ-800系列和ZZJ-900系列的45%和65%，適應頻繁正逆轉和頻繁起制動的惡劣工況。電機具有優良的過載特性，其最大轉矩和起動轉矩分別是ZZJ-800系列和ZZJ-900系列的112%和117%。電機重量僅為ZZJ-800系列的65%。電機功率等級符合IEC34-13《起重、冶金用輔機電動機技術規范》的國際標準。電機外形尺寸除了兩底腳孔間軸向尺寸"B"之外，均符合IEC72國際標準。

功率范圍:37.3-600kW

額定轉速:180-900r/min

特點與用途：

ZFQZ系列直流電動機是在Z4系列直流電動機的基礎上，借鑒ZZJ-800系列直流電動機的主要工藝而開發的系列產品。電機的轉動慣量分別為ZZJ-800系列和ZZJ-900系列的45%和65%，適應頻繁正逆轉和頻繁起制動的惡劣工況。電機具有優良的過載特性，其最大轉矩和起動轉矩分別是ZZJ-800系列和ZZJ-900系列的112%和117%。電機重量僅為ZZJ-800系列的65%。電機功率等級符合IEC34-13《起重、冶金用輔機電動機技術規范》的國際標準。電機外形尺寸除了兩底腳孔間軸向尺寸"B"之外，均符合IEC72國際標準。電機通過帶底板可達到ZZJ-800和ZZJ-900系列相一致的主要安裝尺寸，并可通過協商制成ZZJ-800和ZZJ-900系列相對應的軸伸尺寸，因而可替換ZZJ-800和ZZJ-900系列產品。

ZFQZ系列直流電動機性能：

使用條件
1. 電動機適用于環境空氣溫度為-30℃到＋40℃，海拔不超過1000米的場所。
2. 電動機的供電電源采用靜止整流電源或直流發電機電源。當采用三相全控橋式整流電源時，可不外接平波電抗器而長期工作。
產品性能
1. 電動機的額定電壓有220V、440V兩種。根據需要也可派生出其他等級電壓。
2．電動機的勵磁方式為他勵，勵磁電壓為180V或310V。根據需要也可派生出其他等級電壓。
3．電動機基速時允許按技術數據表規定的最大運行轉矩運行，歷時60s。
4．額定電壓為220V的電機，可以提高外施電壓，使轉速增加到額定轉速的2倍。此時允許最大運行轉矩為額定轉矩的1.8倍，歷時15s。
5．額定電壓220V的電動機按技術數據表規定的弱磁轉速運行時最大運行轉矩為額定轉距的0.6倍，歷時15s。
6．電動機的電流變化率(di/dt) 可達到200-250倍額定電流/秒。若需(di/dt)>250,可以協商解決。
7．電動機的出線盒標準位置從傳動端視在機座右側。根據需要，也可裝于機座左側，但需要在訂貨時注明。

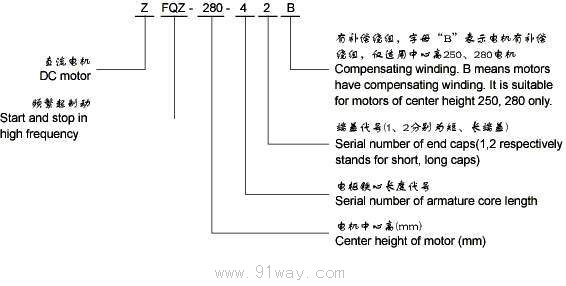

ZFQZ系列直流電動機型號說明：

結構簡介:

1．電動機的機座為八角形薄鋼板迭片結構，具有定子空間利用率高，內部結構緊湊、轉動慣量小、重量輕、適應可控硅供電等優點。
2．電動機全部帶補償繞組，使電機有優良的換向性能和過載能力。
3．電動機的絕緣等級為F級，并經無溶劑真空壓力浸漆(VPI)處理。繞組絕緣具有良好的絕緣性能和機械強度。
4．換向片為豎板式整體結構，豎板與電樞線圈連接采用鎢極惰性氣體保護焊(TIG)。
5．電樞鐵心采用斜槽結構，能有效減小振動和噪音。
6．電動機采用滾動軸承及不停機加油結構。

電機冷卻方式均為他冷、強迫通風，即電機自帶徑向騎式鼓風機或管道通風或帶空/水冷卻器。其防護等級和冷卻方式的對應關系見表2。所需要的冷卻風量、風壓及風機電動機的功率見表3，空/水冷卻器循環風機功率冷卻水流量見表4。

表2 (Table 2)

	防護等級	冷卻方式
	Protection Level	Cooling Mode
向騎式鼓風機冷卻	IP21S	IC06
Radial Ride Type Air Blower Cooling
單管風	IP23S	IC17
Single-duct Ventilation
雙管風	IP44	IC37
Double-duct Ventilation
帶空/水冷卻器	IP44	ICW86
With Air/Water Cooler

表3 (Table 3)

機座號	風量(m3/hr)	靜壓(Pa)	電動機功率(kw)	重量(kg)
Baseplate No.	Ventilation Quantity	Static Pressure	Motor Power	Weight
ZFQZ-250	3000	1400	3	70
ZFQZ-280	4000	1600	4	80
ZFQZ-315	4860	1600	5.5	90
ZFQZ-355	5200	1600	5.5	120
ZFQZ-400	7200	1800	5.5	180
ZFQZ-450	9000	1800	7.5	250

表4 (Table 4)

冷卻器型號	風機電動機	冷卻水流量(m3/h)	重量(kg)
Cooler Type	Air Blower Motor	Cooling Water Discharge	Weight
KSL-250	4.0 kw	11	400
KSL-280	5.5 kw	12	500
KSL-315	5.5 kw	13	600
KSL-355	7.5 kw	15	750
KSL-400	7.5 kw	18	850
KSL-450	11 kw	19.5	950

根據用戶需要，本系列電動機可配套供應測速元件、過速保護裝置、加熱器和測溫、限溫保護元件等。

ZFQZ系列直流電動機

型號	額定功率	額定電壓	額定轉速	弱磁轉速	額定電流	額定轉距	最大運行轉距	起動轉距	勵磁功率	轉動慣量	重量

Type	Rated Power	Rated Voltage	Rated Rotating Speed	Low-intensity Magnetic Rotating Speed	Rated Current	Rated Rotating Moment	Max. Running Rotating Moment	Starting Rotating Moment	Excitation Power	Rotating Inertia	Weight



	kW	V	r/min		A	kNm			kW	kgm2	kg
ZFQZ-250-081B	37.3	220	575	1275	220	0.62	1.86	2.17	2.1	0.95	710
		440	575	1150	112
ZFQZ-250-21B	52	220	550	1650	288	0.91	2.73	3.19	2.75	1.4	900
		440	550	1100	144
ZFQZ-280-12B	75	220	515	1300	415	1.39	4.17	4.87	3.1	2.5	1170
ZFQZ-280-11B	75	440	515	1050	202
ZFQZ-315-082	112	220	500	1250	614	2.14	6.42	7.49	4.5	4.1	1720
ZFQZ-315-081	112	440	500	1000	300
ZFQZ-315-22	150	220	480	1200	795	2.99	8.97	10.5	4.35	6	1960
ZFQZ-315-21	150	440	480	960	393
ZFQZ-355-092	186	220	435	1100	982	4.09	12.3	14.3	4.2	9.2	2520
ZFQZ-355-091	186	440	435	870	488
ZFQZ-355-42	280	440	390	780	720	6.86	20.6	24.0	6.5	15	3720

型號	額定功率	額定電壓	額定轉速	額定電流	額定轉距	最大運行轉距	起動轉距	勵磁功率	轉動慣量	重量
型號	額定功率	額定電壓	額定轉速	額定電流	額定轉距	最大運行轉距	起動轉距	勵磁功率	轉動慣量	重量
Type	Rated Power	Rated Voltage	Rated Rotating Speed	Rated Current	Rated Rotating Moment	Max. Running Rotating Moment	Starting Rotating Moment	Excitation Power	Rotating Inertia	Weight



	kW	V	r/min	A	kNm			kW	kgm2	kg
ZFQZ-450-42	600	725	600	880	9.55	28.7	33.4	7.5	43.5	6700
ZFQZ-450-42	500	660	500	810	9.55	28.7	33.4	7.5	43.5	6700
ZFQZ-450-31	420	660	430	700	9.33	28	32.6	7.1	39	6000
ZFQZ-450-31	220	370	180	730	11.6	35	40	7.1	39	6000
ZFQZ-400-42	418	725	530	635	7.53	22.6	26.4	7.1	23.5	5200
ZFQZ-400-42	400	440	410	1020	9.32	28	32.6	7.1	23.5	5200
ZFQZ-400-42	205	420	280	570	6.99	21	24.5	7.1	23.5	5200
ZFQZ-400-42	500	660	708	810	6.74	20.2	23.6	7.1	23.5	5200
ZFQZ-400-32	440	660	600	725	7	21	22.5	6.4	21	4900
ZFQZ-355-42	418	725	600	630	6.65	20	23.3	6.5	15	3750
ZFQZ-355-42	355	440	500	895	6.78	20.3	23.7	6.5	15	3750
ZFQZ-355-42	361	600	550	665	6.27	18.8	22	6.5	15	3750
ZFQZ-355-32	450	725	750	670	5.73	17.2	20	6	13	3400
ZFQZ-355-32	315	440	500	800	6.02	18.1	21	6	13	3400
ZFQZ-355-22	450	660	900	735	4.78	14.3	16.7	5.6	11.5	3200
ZFQZ-355-22	370	440	650	930	5.44	16.3	19	5.6	11.5	3200
ZFQZ-355-12	315	660	880	510	3.42	10.3	12	4.7	10.5	2900
ZFQZ-315-42	315	600	800	570	3.76	11.3	13.2	5.2	7.7	2450
ZFQZ-315-42	315	440	750	780	4	12	13.5	5.2	7.7	2450
ZFQZ-315-42	284	400	680	785	4	12	13.5	5.2	7.7	2450
ZFQZ-315-32	280	660	750	465	3.56	10.7	12.5	4.6	7	2300
ZFQZ-315-32	320	440	900	785	3.4	10.2	11.9	4.6	7	2300
ZFQZ-315-22	230	220	705	1175	3.12	9.35	11	4.3	6	2100
ZFQZ-315-21	150	660	480	260	2.98	8.95	10.4	4.35	6	1950
ZFQZ-315-12	160	440	600	410	2.55	7.65	8.93	3.85	5.3	1800
ZFQZ-280-32B	170	440	900	430	1.8	5.41	6.31	3	3	1600
ZFQZ-250-31B	92	400	880	260	1	3	3.5	2.85	1.55	1000

ZFQZ系列直流電動機安裝尺寸表：

電機型號	安裝尺寸		外形尺寸
Motor Type	Mounting Dimension		Figuration Dimension
Motor Type	B	L2	L	L1
ZFQZ-250-081	635	614.5	1145	1580
ZFQZ-250-082	695	644.5	1205	1640
ZFQZ-250-091	675	654.5	1185	1620
ZFQZ-250-092	735	684.5	1245	1680
ZFQZ-250-11	715	694.5	1225	1660
ZFQZ-250-12	775	724.5	1285	1720
ZFQZ-250-21	765	744.5	1275	1710
ZFQZ-250-22	825	774.5	1335	1770
ZFQZ-250-31	825	804.5	1335	1770
ZFQZ-250-32	885	834.5	1395	1830
ZFQZ-250-41	895	874.5	1405	1840
ZFQZ-250-42	955	904.5	1465	1900

電機型號	安裝尺寸		外形尺寸
電機型號	Mounting Dimension		Figuration Dimension
Motor Type	B	L2	L	L1
ZFQZ-280-11	762	777.5	1315	1750
ZFQZ-280-12	852	822.5	1405	1840
ZFQZ-280-21	822	837.5	1375	1810
ZFQZ-280-22	912	822.5	1465	1900
ZFQZ-280-31	892	907.5	1445	1880
ZFQZ-280-32	982	952.5	1535	1970
ZFQZ-280-41	972	987.5	1525	1960
ZFQZ-280-42	1062	1032.5	1615	2050

電機型號	安裝尺寸		外形尺寸
電機型號	Mounting Dimension		Figuration Dimension
Motor Type	B	L2	L	L1
ZFQZ-315-081	757	810	1405	1770
ZFQZ-315-082	847	855	1495	1860
ZFQZ-315-091	817	870	1465	1830
ZFQZ-315-092	907	915	1555	1920
ZFQZ-315-11	887	940	1535	1900
ZFQZ-315-12	977	985	1625	1990
ZFQZ-315-21	967	1020	1615	1980
ZFQZ-315-22	1057	1065	1705	2070
ZFQZ-315-31	1057	1110	1705	2070
ZFQZ-315-32	1147	1150	1795	2160
ZFQZ-315-41	1157	1210	1805	2170
ZFQZ-315-42	1247	1255	1895	2260

電機型號	安裝尺寸		外形尺寸
Motor Type	Mounting Dimension		Figuration Dimension
Motor Type	B	L2	L	L1
ZFQZ-355-091	888	936.5	1650	1930
ZFQZ-355-092	978	981.5	1740	2020
ZFQZ-355-11	968	1016.5	1730	2010
ZFQZ-355-12	1058	1061.5	1820	2100
ZFQZ-355-21	1058	1106.5	1820	2100
ZFQZ-355-22	1148	1151.5	1910	2190
ZFQZ-355-31	1158	1206.5	1920	2200
ZFQZ-355-32	1248	1251.5	2010	2290
ZFQZ-355-41	1268	1316.5	2030	2310
ZFQZ-355-42	1358	1361.5	2120	2400

電機型號	安裝尺寸		外形尺寸
Motor Type	Mounting Dimension		Figuration Dimension
Motor Type	B	L2	L	L1
ZFQZ-400-11	959	1003	1770	1820
ZFQZ-400-12	1079	1063	1890	1940
ZFQZ-400-21	1039	1083	1850	1900
ZFQZ-400-22	1159	1143	1970	2020
ZFQZ-400-31	1129	1173	1940	1990
ZFQZ-400-32	1249	1233	2060	2110
ZFQZ-400-41	1229	1273	2040	2090
ZFQZ-400-42	1349	1333	2160	2210

電機型號	安裝尺寸				外形尺寸
Motor Type	Mounting Dimension				Figuration Dimension
Motor Type	B	D	G	L2	L	L1
ZFQZ-450-12	1181	160	169	1147	2120	2070
ZFQZ-450-21	1151			1197	2085	2140
ZFQZ-450-22	1271			1237	2205	2260
ZFQZ-450-31	1251			1297	2185	2240
ZFQZ-450-32	1371			1337	2305	2360
ZFQZ-450-41	1361	170	179	1407	2300	2350
ZFQZ-450-42	1481			1447	2415	2470
ZFQZ-450-51	1482			1527	2415	2470

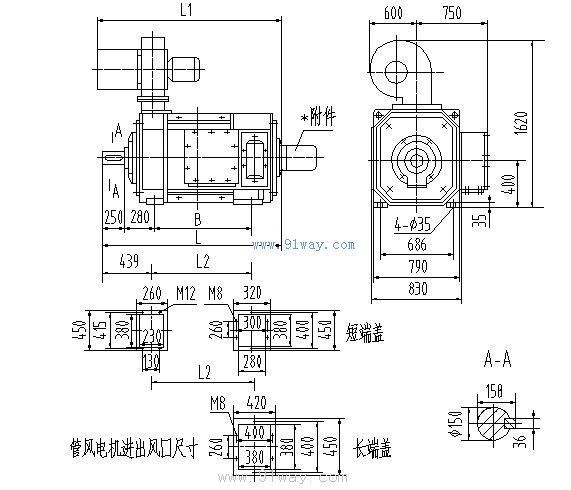

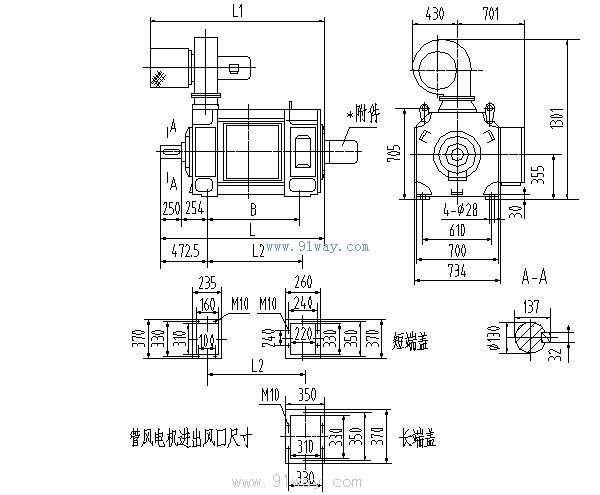

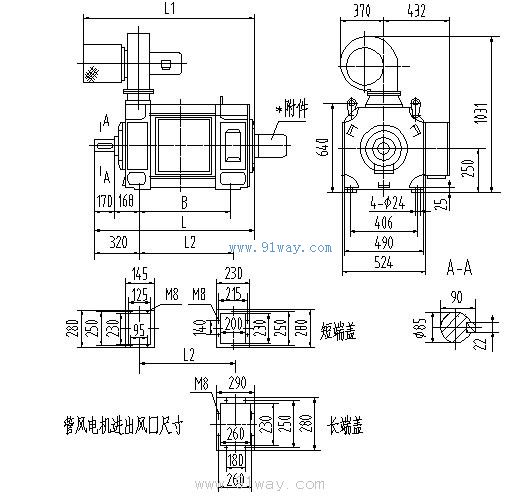

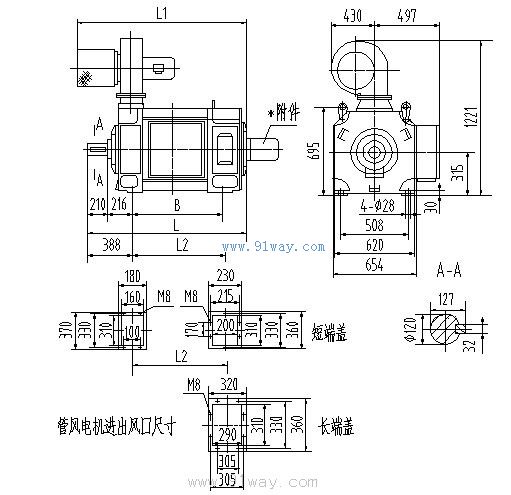

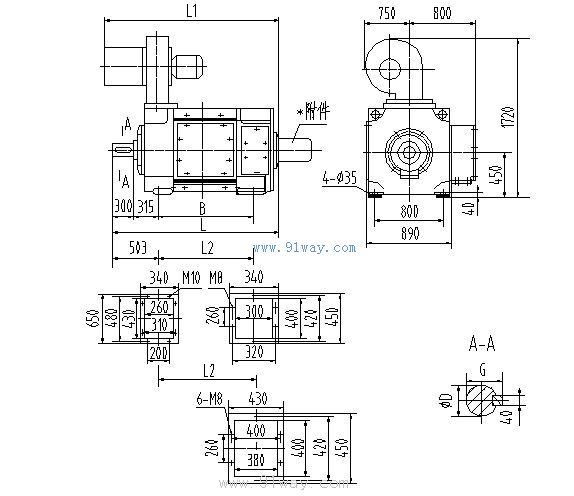

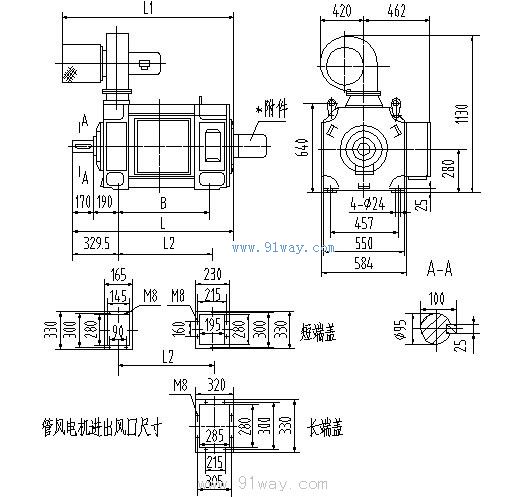

ZFQZ系列直流電動機（示意圖）
