AEJ系列鋁殼電磁制動三相電機產品詳細說明：

一、概述

AEJ系列制動電動機是全封閉自扇冷式鼠籠型具有附加圓盤型直流制動器的三相異步電動機，它具有制動迅速、結構簡單、可靠性強等優點，此外制動器具有人工釋放機構，被廣泛應用于各種要求快速停止和準確定位的機械設備和傳動裝置中。

二、原理與結構
AEJ系列制動電動機的直流圓盤制動器安裝在電機非軸伸端的端蓋脫開，電動機開始連轉。當切斷電源時，制動器電磁鐵失去電磁吸力，彈簧推動銜鐵壓緊制盤，在摩擦力矩作用下，電動機立即停止。

制動器電源由電機接線盒內的整流器供給。3千瓦及以下為AC220V→D.C99V，4千瓦以上為AC380V→D.C170V。

AEJ 系列鋁殼電磁制動三相電機 技術數據

型號	功率	轉速	電流			效率	功率因素	制動力矩	制動時間	勵磁功率	Ist / In	Tst / Tn	Tm / Tn
	(Kw)	(r/min)	415V	400V	380V	(%)	(COSø)	(Nm)	(s)	(w)
			(A)	(A)	(A)
50Hz 同步轉速 3000轉/分 (2極)
AEJ631-2	0.18	2720	0.49	0.5	0.53	65	0.8	4	0.2	18	6	2.2	2
AEJ632-2	0.25	2720	0.63	0.66	0.69	68	0.81	4	0.2	18	6	2.2	2
AEJ711-2	0.37	2740	0.91	0.94	0.99	70	0.81	4	0.2	18	6	2.2	2
AEJ712-2	0.55	2740	1.28	1.33	1.4	73	0.82	4	0.2	18	6	2.2	2
AEJ801-2	0.75	2845	1.68	1.74	1.83	75	0.83	7.5	0.2	30	6	2.2	2
AEJ802-2	1.1	2840	2.36	2.45	2.58	77	0.84	7.5	0.2	30	7	2.2	2
AEJ90S-2	1.5	2840	3.14	3.26	3.43	79	0.84	15	0.2	50	7	2.2	2
AEJ90L-2	2.2	2840	4.44	4.61	4.85	81	0.85	15	0.2	50	7	2.2	2
AEJ100L-2	3	2860	5.78	5.99	6.31	83	0.87	30	0.2	65	8	2.2	2
AEJ112M-2	4	2880	7.4	7.7	8.1	85	0.88	40	0.25	90	8	2.2	2
AEJ132S1-2	5.5	2900	10.1	10.5	11	86	0.88	75	0.25	90	8	2.2	2
AEJ132S2-2	7.5	2900	13.6	14.2	14.9	87	0.88	75	0.25	90	8	2.2	2
AEJ160M1-2	11	2930	19.5	20.2	21.3	88	0.89	150	0.35	150	8	2.2	2
AEJ160M2-2	15	2930	26.4	27.4	28.8	89	0.89	150	0.35	150	8	2.2	2
AEJ160L-2	18.5	2930	31.8	33	34.7	90	0.9	150	0.35	150	8	2.2	2

型號	功率	轉速	電流			效率	功率因素	制動力矩	制動時間	勵磁功率	Ist / In	Tst / Tn	Tm / Tn
	(Kw)	(r/min)	415V	400V	380V	(%)	(COSø)	(Nm)	(s)	(w)
			(A)	(A)	(A)
50Hz 同步轉速 1500轉/分 (4極)
AEJ631-4	0.12	1310	0.40	0.42	0.44	57	0.72	4	0.2	18	4	2.1	2
AEJ632-4	0.18	1310	0.57	0.59	0.62	60	0.73	4	0.2	18	4.4	2.1	2
AEJ711-4	0.25	1330	0.72	0.75	0.79	65	0.74	4	0.2	18	5.2	2.1	2
AEJ712-4	0.37	1330	1.03	1.06	1.12	67	0.75	4	0.2	18	5.2	2.1	2
AEJ801-4	0.55	1390	1.44	1.49	1.57	71	0.75	7.5	0.2	30	5.2	2.4	2
AEJ802-4	0.75	1380	1.86	1.93	2.03	73	0.76	7.5	0.2	30	6	2.3	2
AEJ90S-4	1.1	1390	2.65	2.75	2.89	75	0.77	15	0.2	50	6	2.3	2
AEJ90L-4	1.5	1390	3.39	3.52	3.7	78	0.79	15	0.2	50	6	2.3	2
AEJ100L1-4	2.2	1410	4.72	4.90	5.16	80	0.81	30	0.2	65	7	2.3	2
AEJ100L2-4	3	1410	6.2	6.4	6.78	82	0.82	30	0.2	65	7	2.3	2
AEJ112M-4	4	1435	8.1	8.4	8.8	84	0.82	40	0.25	90	7	2.3	2
AEJ132S-4	5.5	1440	10.7	11.1	11.7	85	0.83	75	0.25	90	7	2.3	2
AEJ132M-4	7.5	1440	14.3	14.8	15.6	87	0.84	75	0.25	90	7	2.3	2
AEJ160M-4	11	1460	20.4	21.2	22.3	88	0.84	150	0.35	150	7	2.2	2
AEJ160L-4	15	1460	27.6	28.6	30.1	89	0.85	150	0.35	150	7.5	2.2	2

型號	功率	轉速	電流			效率	功率因素	制動力矩	制動時間	勵磁功率	Ist / In	Tst / Tn	Tm / Tn
	(Kw)	(r/min)	415V	400V	380V	(%)	(COSø)	(Nm)	(s)	(w)
			(A)	(A)	(A)
50Hz 同步轉速 1000轉/分 (6極)
AEJ711-6	0.18	850	0.68	0.70	0.74	56	0.66	4	0.2	18	4	1.9	2
AEJ712-6	0.25	850	0.87	0.90	0.95	59	0.68	4	0.2	18	4	1.9	2
AEJ801-6	0.37	885	1.19	1.24	1.3	62	0.7	7.5	0.2	30	4.7	1.9	2
AEJ802-6	0.55	885	1.64	1.70	1.79	65	0.72	7.5	0.2	30	4.7	1.9	2
AEJ90S-6	0.75	910	2.10	2.18	2.29	69	0.72	15	0.2	50	5.5	2	2
AEJ90L-6	1.1	910	2.91	3.02	3.18	72	0.73	15	0.2	50	5.5	2	2
AEJ100L-6	1.5	920	3.61	3.74	3.94	76	0.75	30	0.2	65	5.5	2	2
AEJ112M-6	2.2	935	5.13	5.32	5.6	79	0.76	40	0.25	90	6.5	2	2
AEJ132S-6	3	960	6.78	7.03	7.4	81	0.76	75	0.25	90	6.5	2.1	2
AEJ132M1-6	4	960	9.0	9.3	9.8	82	0.76	75	0.25	90	6.5	2.1	2
AEJ132M2-6	5.5	960	11.8	12.3	12.9	84	0.77	75	0.25	90	6.5	2.1	2
AEJ160M-6	7.5	970	15.6	16.2	17	86	0.77	150	0.35	150	6.5	2	2
AEJ160L-6	11	970	22.2	23.0	24.2	88	0.78	150	0.35	150	6.5	2	2

型號	功率	轉速	電流			效率	功率因素	制動力矩	制動時間	勵磁功率	Ist / In	Tst / Tn	Tm / Tn
	(Kw)	(r/min)	415V	400V	380V	(%)	(COSø)	(Nm)	(s)	(w)
			(A)	(A)	(A)
50Hz 同步轉速 750轉/分 (8極)
AEJ801-8	0.18	645	0.81	0.84	0.88	51	0.61	7.5	0.2	30	3.	1.8	2
AEJ802-8	0.25	645	1.05	1.09	1.15	54	0.61	7.5	0.2	30	3.3	1.8	2
AEJ90S-8	0.37	670	1.36	1.42	1.49	62	0.61	15	0.2	50	4	1.8	2
AEJ90L-8	0.55	670	2.00	2.07	2.18	63	0.61	15	0.2	50	4	1.8	2
AEJ100L1-8	0.75	680	1.99	2.06	2.17	71	0.67	30	0.2	65	4	1.8	2
AEJ100L2-8	1.1	680	2.19	2.27	2.39	73	0.69	30	0.2	65	5	1.8	2
AEJ112M-8	1.5	690	4.12	4.28	4.5	75	0.69	40	0.25	90	5	1.8	2
AEJ132S-8	2.2	705	5.49	5.70	6	78	0.71	75	0.25	90	6	1.8	2
AEJ132M-8	3	705	7.23	7.51	7.9	79	0.73	75	0.25	90	6	1.8	2
AEJ160M1-8	4	720	9.4	9.8	10.3	81	0.73	150	0.35	150	6	1.9	2
AEJ160M2-8	5.5	720	12.5	12.9	13.6	83	0.74	150	0.35	150	6	2	2
AEJ160L-8	7.5	720	16.3	16.9	17.8	86	0.75	150	0.35	150	6	2	2


AEJ系列 鋁殼電磁制動三相電機 安裝尺寸

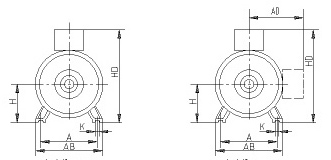

B3安裝尺寸       (mm)
機座	極數	安裝尺寸       (mm)									外形尺寸       (mm)
		A	B	C	D	E	F	G	H	K	AB	AC	AD	HD	L
63M	2.4	100	80	40	11	23	4	8.5	63	7	135	130	70	180	285
71M	2.4.6	112	90	45	14	30	5	11	71		150	145	80	195	314
80M	2.4.6.8	125	100	50	19	40	6	15.5	80	10	165	175	145	220	355
90S	2.4.6.8	140	100	56	24	50	8	20	90		180	195	155	250	381
90L	2.4.6.8		125												406
100L	2.4.6.8	160	140	63	28	60		24	100	12	205	215	180	270	439
112M	2.4.6.8	190		70					112		230	240	190	300	464
132S	2.4.6.8	216		89	38	80	10	33	132		270	275	210	345	542
132M	2.4.6.8		178												580
160M	2.4.6.8	254	210	108	42	110	12	37	160	15	320	330	255	420	720
160L	2.4.6.8		254												765

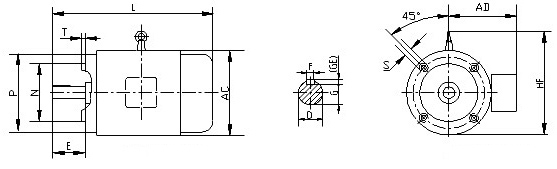

B5  安裝尺寸       (mm)
機座	極數	法蘭	安裝尺寸       (mm)						外形尺寸       (mm)
			M	N	P1)	R2)	S	T	AC	AD	HF	L
63M	2.4	FF115	115	95	140	0	4-∮10	3	130	70	130	285
71M	2.4.6	FF130	130	110	160			3.5	145	80	145	314
80M	2.4.6.8	FF165	165	130	200		4-∮12		175	145	185	355
90S	2.4.6.8								195	155	195	381
90L	2.4.6.8											406
100L	2.4.6.8	FF215	215	180	250		4-∮15	4	215	180	245	439
112M	2.4.6.8								240	190	265	464
132S	2.4.6.8	FF265	265	230	300				275	210	315	542
132M	2.4.6.8											580
160M	2.4.6.8	FF300	300	250	350		4-∮19	5	330	255	385	720
160L	2.4.6.8											765

B14 安裝尺寸       (mm)
機座	法蘭	安裝尺寸       (mm)						外形尺寸       (mm)
		M	N	P1)	R2)	S	T	AC	AD	HF	L
63M	FT75	75	60	90	0	M5	2.5	130	70	130	285
71M	FT85	85	70	105		M6		145	80	145	314
80M	FT100	100	80	120			3	175	145	185	355
90S	FT115	115	95	140		M8		195	155	195	381
90L											406
100L	FT130	130	110	160			3.5	215	180	245	439
112M								240	190	265	464

訂貨須知：
本樣本所提供的數據僅供用戶參考，具體數據允許有變動，訂貨前請惠予聯系。
訂貨時請注明所需電動機產品型號、功率、同步轉速、電壓、頻率和安裝結構型式等。
如有特殊要求，經雙方協議后，還可供應各種特殊規格電機。（如：不同電壓、不同頻率、變軸伸、接線盒的位置、噪聲要求、不同的環境條件，干濕熱帶型等。）
