DS-JD接地及短路故障指示器產品詳細說明：

DS-JD接地及短路故障指示器專為電網供電系統自動監控而設計的檢測裝置，適用于35KV(含)以下高壓開關設備及變配電系統。主要用于檢測、指示、傳遞故障信號和發送遠程指示報警，同時還具備記憶和恢復功能。使維護人員能精確判別故障發生的區間，提高故障分析的能力，以便迅速排除故障，縮小停電區域，縮短停電時間。對確保電網安全運行，提高電網供電質量起著重要作用。主要安裝在高壓開關柜、環網柜、電纜分接箱等電器設備的饋出回路及變配電系統中。

DS-JD接地及短路故障指示器主要特點

抗干擾能力強： 傳感器與檢測對象始終處于等電位狀態，不受周圍任何電磁場等干擾，不存在絕緣擊穿問題。光耦隔離，光纖/電纜傳輸，故檢測的信號安全、準確、可靠、穩定。
采用微控制芯片： 由于故障是偶發性的，正常時微控制芯片及相關電路進入休眠節能狀態；一旦有接口故障信號發生，立即喚醒微控制芯片及相關電路，啟動設置程序并開始計時，使LED按一定的頻率和占空比工作，同時繼電器動作并遠程報警；運行到設定的復位時間或按下復位按鈕后，LED停止工作，繼電器復位，微控制芯片及相關電路重新進入休眠節能狀態。
傳感器為無源：直接在線檢測信號，利用故障電流產生的電磁場變化，產生脈沖信號激勵電路工作，不影響電網的正常運行。
鋰電池供電：無需外接電源，供電質量穩定可靠。一節鋰電池供電，使用壽命可達至少8年以上

DS-JD接地及短路故障指示器技術指標
 短路故障傳感器動作電流： 600A、1000A(可定做)
 接地故障傳感器動作電流： 5A、25A、50A、100A(可定做)
 顯示儀器工作電源： 3.6V
 出口繼電器 ：120VAC 1A、30VDC 2A
 顯示儀器自動復位時間： 2h~40h
 傳輸光纜 ：10m

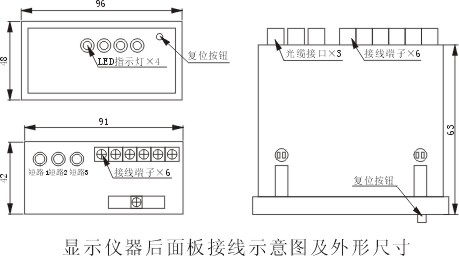

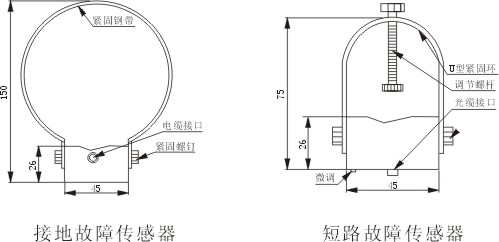

外形尺寸及接線圖





安裝使用說明
   安裝接地故障傳感器時，把鋼帶兩端緊固螺絲擰出，使鋼帶脫出后將三相電纜套入其中，在合適的位置將緊固螺絲擰緊，收緊尼龍扎帶，使之不能松動，然后將電纜與顯示儀器后面板的接地傳感器接線端子相連接。
   安裝短路故障傳感器時，將緊固環兩端的螺絲擰下，套住電纜后，將緊固環上的螺絲擰緊，并將調節螺桿旋動，使之固定在電纜上。然后將光纜的一端與光纜接口連接，將螺絲旋緊，光纜的另一端與顯示儀器后面板的短路接口連接，連接時應
注意相位。
   安裝完畢，按下檢測/復位按鈕進行自檢，指示燈閃爍，表示顯示儀器工作正常，然后再次按下按鈕，指示燈停止閃爍即已投運。
