DS-1DX架空型智能短路故障指示器產品詳細說明：

DS-1DX架空型智能短路故障指示器采用高強度和高透視性的航空材料一次成型，并經過納米技術處理，透視性更好，抗污穢，抗老化，免維
護，使用壽命長。

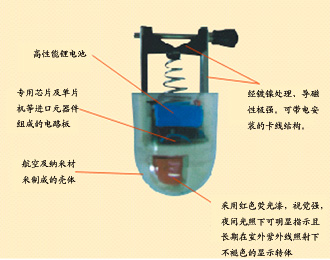

高性能鋰電池 ，使用壽命可達8年以上。
專用芯片及單片機等進口元器件組成的電路板。
航空及納米材料制成的殼體．
經鍍鎳處理、導磁性極強。可帶電安裝的卡線結構．
采用紅色熒光漆，視覺強，夜間光照下可明顯指示．且長期在室外紫外線照射下不褪色的顯示轉體．

功能與效益
迅速指明故障線路和故障點，減小停電面積；
縮短故障排除時間，提高售電量和供電可靠性；
準確指示瞬間故障，利于排除供電隱患；
為查找隱蔽永久性故障點提供了技術手段；
縮短故障點的查找時間，減輕了巡線人員勞動強度；
界定故障責任區，明確責任人；
避免傳統多次拉路合閘巡線給電力設備帶來的影響；

DS-1DX架空型智能短路故障指示器技術指標

適用電壓等級：U≥6KV
動作復位時間：6、12、24、36小時可選
適用導線電流：I≤600A
使用環境溫度：-35≤T≤+65
適用導線線徑：16mm2≤d≤240mm2
動 作 次 數 ：≥5000次
動作響應時間：0.06S≤t≤3S
靜 態 功 耗： ≤10μW

動作原理
短路檢測原理：根據短路現象，在短路瞬間電流正突變，保護動作停電作為動作依據。

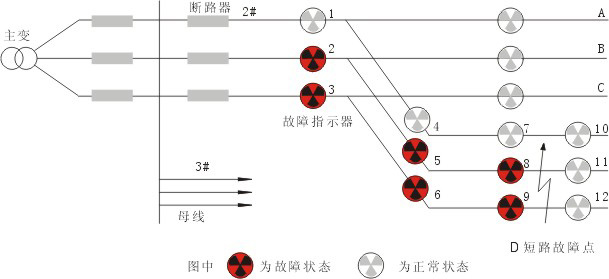

用于判斷短路的故障指示原理圖：



由2#線B相2、5、8指示器和2#線C相3、6、9指示器翻紅牌顯示而11指示器和12指示器仍為白色，即可判斷出D點發生短路故障

DS-1DX架空型智能短路故障指示器
