您的位置：您的位置：首頁 → 低壓電器 → 主令電器 → 微動開關 → LXW5系列微動開關

產品名稱：

LXW5系列微動開關

型號規格：

放大圖片

產品類別：

常規產品 -- 低壓電器 -- 微動開關

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

LXW5系列微動開關產品詳細說明：

特點與用途：
LXW5系列微動開關具有電氣上不分開的相鄰觸頭元件，適用于交流50Hz，最大工作電壓為220V的電氣系統中，作行程檢測、保護、聯鎖之用。

開關的結構特點和動作原理：
LXW5微動開關是一種瞬動型單斷點電器元件，采用一只常閉觸頭、一只常開觸頭和一個支承在金屬支架上公共跳躍式的彈性接觸片為動觸頭。
開關在外力（撞塊等）作用下，通過操作件使接觸片壓縮到超過死點時，即使常閉、常開觸頭瞬時換接，當外力減少至一定值（小于復位力）時，觸頭立即自動復位至原狀。

LXW5系列微動開關分類：
1.按結構型式分：
a) 推桿柱塞型；
b) 短彈簧柱塞型；
c) 面板安裝柱塞型；
d) 面板安裝滾輪柱塞型；
e) 鉸鏈杠桿型；
f) 鉸鏈滾輪杠桿型；
g) 寬滾輪杠桿型。
2.按接線形式分
a) 螺釘型；
b) 螺釘防護型。

使用類別和基本參數：
1. 使用類別
開關的使用類別如表1所示：

型號	電流種類	使用類別	典型用途
LXW5	交流	AC—15	控制交流電磁鐵負載
LXW5	直流	DC—13	控制直流電磁鐵負載
LXW5/L	交流	AC—12	控制電阻性負載和光電耦合隔離的固態負載
LXW5/L	直流	DC—12	控制電阻性負載和光電耦合隔離的固態負載

2. 基本參數
開關的基本參數如表2所示：

型號	額定電壓 V		額定控制容量	約定發熱電流A	觸頭數量
					常分	常合
LXW5	交流	380	100VA	10	1	1
	直流	220	10W
LXW5/L	交流	380	交流AC100VA	15
	直流	220	直流DC 66W

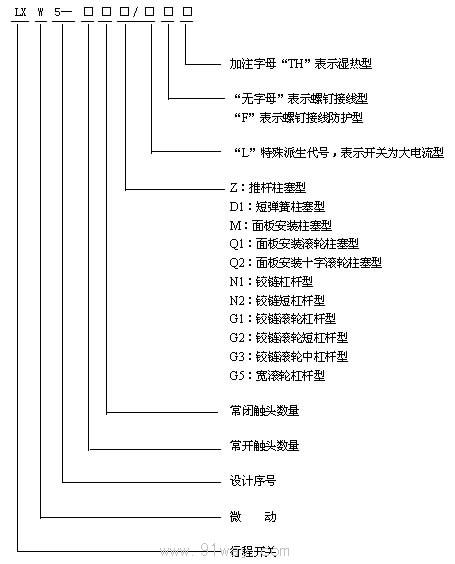

型譜：

開關的電壽命與機械壽命：
1. 開關的交直流電壽命按表3、表4所示：

電流種類	使用類別	額定工作電壓	額定工作容量	接通			分斷			壽命次數 次
AC	AC-15	380V	100VA	I/Ie	U/Ue	COSφ	I/Ie	U/Ue	COSφ	60×10⁴
AC	AC-15	380V	100VA	10	1	0.7	10	1	0.7	60×10⁴
DC	DC-13	220V	10W	I/Ie	U/Ue	T_0.95	I/Ie	U/Ue	T_0.95	30×10⁴
DC	DC-13	220V	10W	1	1	60ms	1	1	60ms	30×10⁴

表4（大電流型）

電流種類	使用類別	額定工作電壓	額定工作容量	接通、分斷能力						壽命次數 次
				加熱器負載		白熾燈負載		電動機、繼電器螺管線圈負載T_0.95
				加熱器負載		白熾燈負載		電動機、繼電器螺管線圈負載T_0.95
				接通	分斷	接通	分斷	接通	分斷
AC	AC-12	380V	1000VA	3A	3A	1.0A	0.75A	2.5A	2.5A	10×10⁴
DC	DC-12	220V	66W	0.3A	0.3A	0.3A	0.3A	0.05A	0.05A	10×10⁴
注：試驗時交流負載為電動機、繼電器、螺管線圈，直流負載為電動機、繼電器、螺管線圈

2. 開關的機械壽命：基型為300萬次，其余派生型號為100萬次

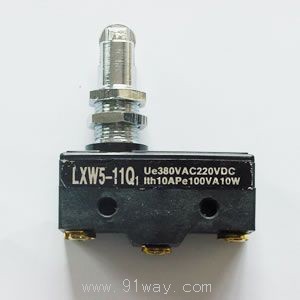

LXW5系列微動開關（示意圖）
