ZG3管形電阻元件產品詳細說明：

一、用途：
ZG3管形電阻元件用于380伏以下的電路中作調節電流用。如經串聯、并聯和在電阻元件上按要求分級便可組成各種用途的電阻器或變壓器。

二、結構：
電阻元件系將鎳鉻或康銅線繞于瓷質螺紋管上而成。管孔可通過支件予以安裝并抽頭攀頭可以分級和抽頭。

三、ZG3管形電阻元件技術數據

序號	型　號	電阻值 （Ω）	額定電流 （A）	允許溫升 （ °C）	外形尺寸 直徑x長（mm）	重量 （公斤）	參考價格 （元）
1	ZG3-345	345	0.55	250	Ø40 X 146 ± 2	0.4	36
2	ZG3-290	290	0.6
3	ZG3-240	240	0.66
4	ZG3-205	205	0.71
5	ZG3-180	180	0.76
6	ZG3-156	156	0.82
7	ZG3-124	124	0.92
8	ZG3-108	108	0.98
9	ZG3-82	82	1.13
10	ZG3-61	61	1.31
11	ZG3-48	48	1.48
12	ZG3-37	37	1.68
13	ZG3-30	30	1.87
14	ZG3-26	26	2.02
15	ZG3-22.5	22.5	2.15
16	ZG3-18.5	18.5	2.38
17	ZG3-16.5	16.5	2.52
18	ZG3-13.5	13.5	2.77
19	ZG3-11	11	3.08
20	ZG3-9	9	3.42
21	ZG3-7.3	7.3	3.8
22	ZG3-5.8	5.8	4.17
23	ZG3-4	4	5.12
24	ZG3-3	3	5.92
25	ZG3-2.2	2.2	6.9
26	ZG3-1.7	1.7	7.9
27	ZG3-1.4	1.4	8.68
28	ZG3-1.1	1.1	9.78
29	ZG3-0.9	0.9	10.8
30	ZG3-0.73	0.73	12
31	ZG3-0.5	0.5	14.5

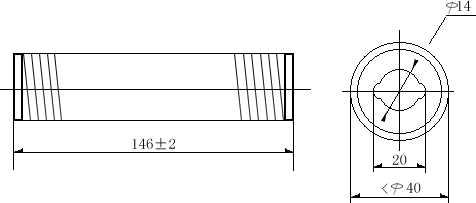

四、外形及安裝尺寸

ZG3管形電阻元件
