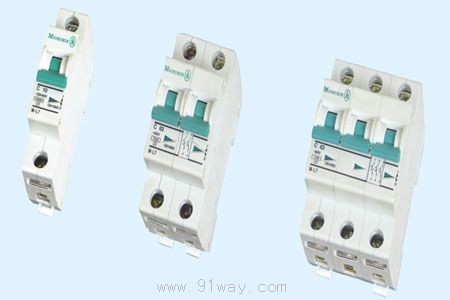

M-L7系列高分?jǐn)嘈⌒蛿嗦菲骷夹g(shù)參數
電氣參數
a.符合電氣標準 ：EN0898（IEC898）
GB10963
b.額定電壓（Ue）：230/400V；50/60Hz
c.額定分?jǐn)嗄芰�Icu：10kA IEC898（1-63A）
d.直流短路分?jǐn)嗄芰Γ鹤畲?48V（M-L7…，10kA）單極
最大 250V（M-L7-DC，6kA）單極
e.脫扣特性 ：B，C，D特性曲線
f.最大可邊上的熔斷器：100A gL（＞10kA）
g.選擇性級別：3
h.工作環境溫度：-5至+40oC
i.外殼防護等級：IP40（安裝后）
j.壽命：電氣，不少于8000次通斷動作
機械，不少于20000次通斷動作
機械參數
a.外露面長度：45mm
b.外殼高度：80mm
c.外殼寬度：17.5mm每極（單極）
d.安裝方式：采用IEC標準導軌35mm
e.端子形式：兩用端子可連接母排及導線
F.端子接線能力：母線1-25mm2；母線厚度0.8-2mm

外形尺寸


除另外聲明，二極開關是兩個模數寬，四極是四個模數。

對電氣線路或設備的過載與短路起保護作用，且具有電源隔離功能。		1極	2極	3極	4極
額定電流In（A）		型號	型號	型號	型號
C特性曲線 瞬時脫扣5~10In 主在適用于照明或部分動力回路	1	M-L7-1/1/C	M-L7-1/2/C	M-L7-1/3/C	M-L7-1/4/C
	2	M-L7-2/1/C	M-L7-2/2/C	M-L7-2/3/C	M-L7-2/4/C
	3	M-L7-3/1/C	M-L7-3/2/C	M-L7-3/3/C	M-L7-3/4/C
	4	M-L7-4/1/C	M-L7-4/2/C	M-L7-4/3/C	M-L7-4/4/C
	6	M-L7-6/1/C	M-L7-6/2/C	M-L7-6/3/C	M-L7-6/4/C
	10	M-L7-10/1/C	M-L7-10/2/C	M-L7-10/3/C	M-L7-10/4/C
	16	M-L7-16/1/C	M-L7-16/2/C	M-L7-16/3/C	M-L7-16/4/C
	20	M-L7-20/1/C	M-L7-20/2/C	M-L7-20/3/C	M-L7-20/4/C
	25	M-L7-25/1/C	M-L7-25/2/C	M-L7-25/3/C	M-L7-25/4/C
	32	M-L7-32/1/C	M-L7-32/2/C	M-L7-32/3/C	M-L7-32/4/C
	40	M-L7-40/1/C	M-L7-40/2/C	M-L7-40/3/C	M-L7-40/4/C
	50	M-L7-50/1/C	M-L7-50/2/C	M-L7-50/3/C	M-L7-50/4/C
	63	M-L7-63/1/C	M-L7-63/2/C	M-L7-63/3/C	M-L7-63/4/C
D特性曲線 瞬時脫扣10~15In 主在適用于動力回路或其它強感性回路	2	M-L7-2/1/C	M-L7-2/2/C	M-L7-2/3/C	M-L7-2/4/C
	4	M-L7-4/1/D	M-L7-4/2/D	M-L7-4/3/D	M-L7-4/4/D
	6	M-L7-6/1/D	M-L7-6/2/D	M-L7-6/3/D	M-L7-6/4/D
	10	M-L7-10/1/D	M-L7-10/2/D	M-L7-10/3/D	M-L7-10/4/D
	16	M-L7-16/1/D	M-L7-16/2/D	M-L7-16/3/D	M-L7-16/4/D
	20	M-L7-20/1/D	M-L7-20/2/D	M-L7-20/3/D	M-L7-20/4/D
	25	M-L7-25/1/D	M-L7-25/2/D	M-L7-25/3/D	M-L7-25/4/D
	32	M-L7-32/1/D	M-L7-32/2/D	M-L7-32/3/D	M-L7-32/4/D
	40	M-L7-40/1/D	M-L7-40/2/D	M-L7-40/3/D	M-L7-40/4/D
	50	M-L7-50/1/D	M-L7-50/2/D	M-L7-50/3/D	M-L7-50/4/D
	63	M-L7-63/1/D	M-L7-63/2/D	M-L7-63/3/D	M-L7-63/4/D

產品特性
符合最新標準IEC898和GB10963;
電流脫扣整定精確；
分?jǐn)嗄芰Ω哌_(dá)10kA；
極高的限流能力，可實現高的選擇性；
兩側雙端子適合母線排和單芯導線；
兩側均可使用母線排；
多功能附件系列；
復合槽的接線螺釘，扭矩大，接線牢，可實現快速接線；
電源進線方向任意；
具有直流產品，可廣泛在電訊或電力機車等領域里應用。

適用范圍：

適用于直流線路的過載與短路保護。特別適合于通訊、電力、機車等行業。
額定電流（A）In	型號		型號
額定分?jǐn)嗄芰�為�?BR> C特性曲線 瞬時脫扣5-10In 注：電源正負極不允許 接錯，否則不能有效分 斷故障電流。	1	M-L7-1/1/C-DC	M-L7-1/2/C-DC
	2	M-L7-2/1/C-DC	M-L7-2/2/C-DC
	3	M-L7-3/1/C-DC	M-L7-3/2/C-DC
	4	M-L7-4/1/C-DC	M-L7-4/2/C-DC
	6	M-L7-6/1/C-DC	M-L7-6/2/C-DC
	10	M-L7-10/1/C-DC	M-L7-10/2/C-DC
	13	M-L7-13/1/C-DC	M-L7-13/2/C-DC
	16	M-L7-16/1/C-DC	M-L7-16/2/C-DC
	20	M-L7-20/1/C-DC	M-L7-20/2/C-DC
	25	M-L7-25/1/C-DC	M-L7-25/2/C-DC
	32	M-L7-32/1/C-DC	M-L7-32/2/C-DC
	40	M-L7-40/1/C-DC	M-L7-40/2/C-DC
	50	M-L7-50/1/C-DC	M-L7-50/2/C-DC

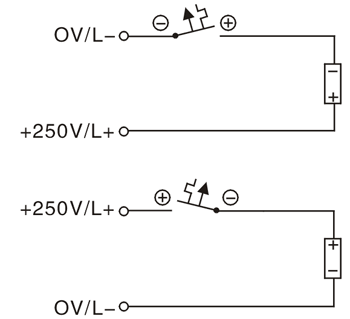

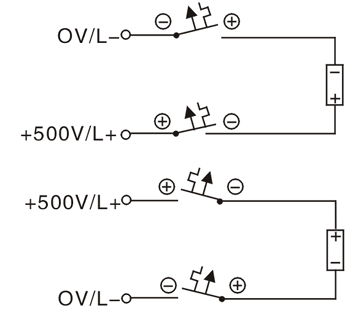

	單極額定電壓250V T=4ms		兩極額定電壓500V T=4ms

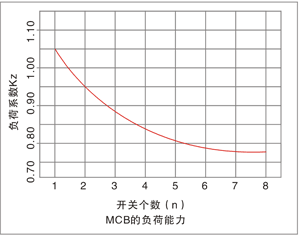

負載能力
適用于單極L7系列

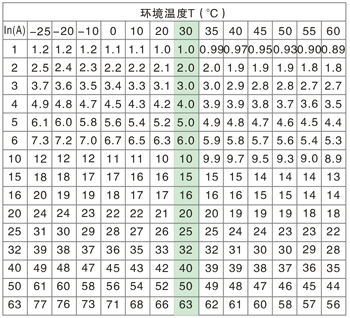

相應的溫度和n個開關的工作狀態下允許的負荷：IDL=InKT(T)KN(N)

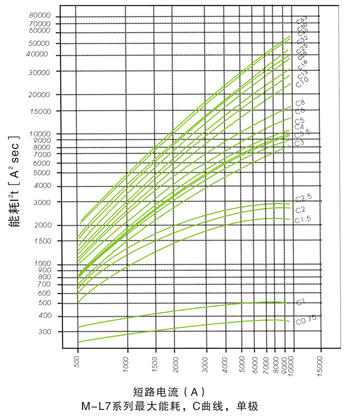

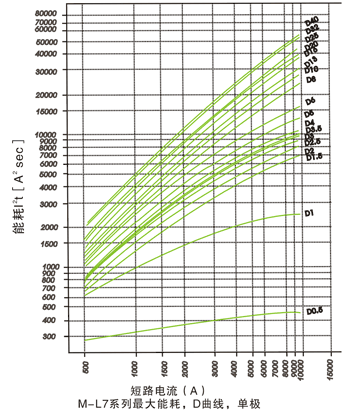

能耗
符合EN60898標準（IEC898）

M-L7和熔斷器D0或NH的短路能力
1.4 高選擇性可過1.4kA：□無選擇功能

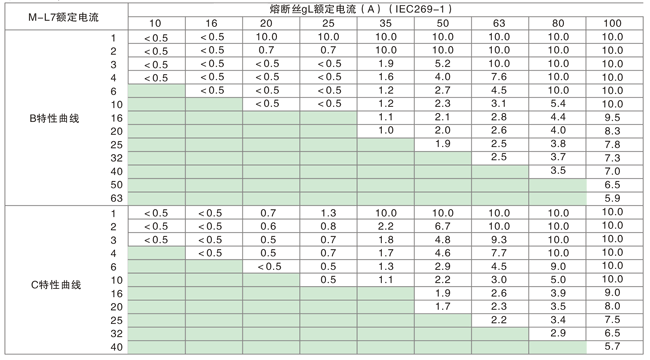

熔斷絲D01,D02,D03選擇性

熔斷絲NH-00的選擇性

M-L7系列高分?jǐn)嘈⌒蛿嗦菲?BR>
