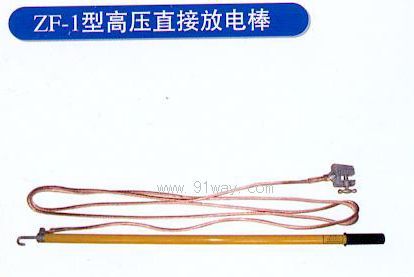

ZF-1型高壓直接放電棒產品詳細說明：

ZF-1型高壓直接放電棒用于停電后泄放電網和電氣設備上余電。 適用電壓等級有10，35，110，220KV。

標準配置：
桿長1M+銅線16平方毫米×5M
對接式操作棒尺寸參數：
1M×1節式
2M×2節式
3M×2節式
3M×3節式
4M×3節式
4M×4節式 .

概述
ZF-1 系列高壓放電桿/放電棒與驗電器、接地線產品同樣是安全作業中必不可少的工具，按使用場合不同產品分成直接式與限流式二種。前者可在普通場合使用，后者在大容量設備上使用。

2. 技術指標
　2.1 使用環境條件
　　  環境溫度：-25℃～+55℃　　相對濕度：≤90％
　2.2 操作桿規格

型　號	型　式	電壓等級 （KV）	有效絕緣長度 （mm）	握柄長度 （mm）	限流管長度 （mm）	總長度 （mm）	節　數
ZF-1-10	直接式	10	875	125	——	1000	1
ZF-1-35	直接式	35	1075	125	——	1200	2

2.3 放電線規格
　　 放電線通常選用 16mm 2 和 25mm 2 二種，長度一般選用 5m、7m 二種，特殊要求可根據實際需要定制。
　3. 使用方法及注意事項
　　 3.1 為保證人身和設備的安全，放電桿/放電棒應存放在空氣流通、環境干燥的專用場所。
　 　 3.2 電氣裝置上使用放電桿/放電棒，應遵照電業安全工作規程中的有關規定進行。
　　 3.3 放電操作必須在驗電操作后，確認電氣設備停電后方可進行。
　　 3.4 對大容量的電氣設備，如：電力電流，電力電容器，大容量主變壓器等設備，必須使用帶限流裝置的放電桿/放電棒進行放電。

　 4. 定期試驗
　　 4.1 放電桿/放電棒必須參照帶電作業絕緣桿，定期進行預防性試驗，其有效絕緣部份必須能承受相應電壓等級工頻耐壓的要求，具體按表中要求進行。
　　 4.2 帶限流裝置的放電桿/放電棒，除有效絕緣部份須按帶電作業絕緣桿進行工頻耐壓試驗外，其限流裝置部份還是另須進行加壓試驗，具體按表中要求進行。


電壓等級 （KV）	有效絕緣部份試驗電壓 （KV）	試驗時間 （min）	限流裝置部份試驗電壓 （KV）	試驗時間 （min）
10	45	1	12	1
35	95	1	42	1

以試驗后以有效絕緣部份無發熱限流裝置部份無擊穿現象為合格。
