RS3系列方管形快速熔斷體產品詳細說明：

用途：
RS3系列熔斷器額定工作電壓交流（50Hz）至1000V，額定發熱電流至630A；額定發熱電流至1000A；RS71-86型熔斷器額定工作電壓交流（50Hz）至1000V，均為半導體器件及其成套裝置的短路保護。
國外同等型號：NG、LK-NES、HLS00、SC5F、CS10等。
額定分?jǐn)嗄芰Γ褐?20kA
執行標準：GB13539.4

適用范圍
RS3系列快速熔斷器有分?jǐn)嗄芰Ω撸�限流特性好，功率損耗低，周期性負載穩定等特點。能可靠地保護半導體器件及其成套裝置。本產品符合GB13539及IEC60269標準。

RS3系列方管形快速熔斷體型號及其含義

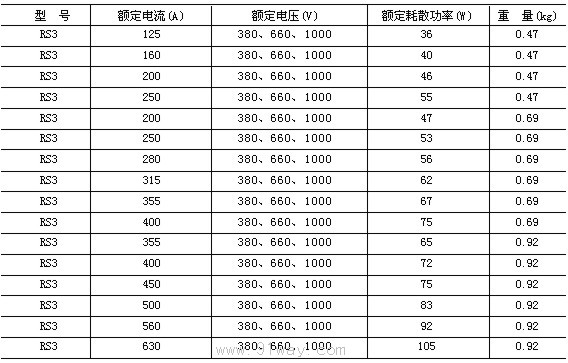

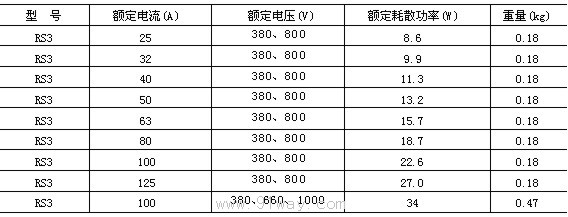

RS3系列方管形快速熔斷體主要技術參數

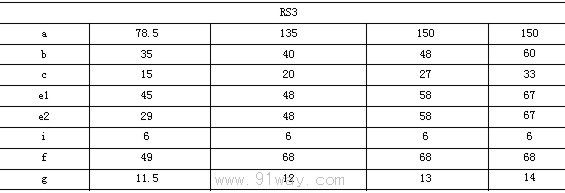

外形及安裝尺寸

序號	產  品  型  號			額定電壓(V)	額定電流(A)	外形尺寸 長× 寬×高
00415	RS3-500V		RGS36	500	80~100	140×40×43
00416	RS3-500V		RGS32	500	150~200	145×46×50
00417	RS3-500V		RGS33	500	200~400	150×55×60
00418	RS3-500V		RGS34	500	250~600	155×66×72
00419	RS3-500V		RGS39	500	700~1000	173×85×182
00420	RS3-750V		RGS34	750	200~400	150×55×60
00421	RS3-750V		RGS39	750	250~600	155×66×72
00422	RS3-750V		RGS39	750	600~1000	173×85×182

RS3系列方管形快速熔斷體
