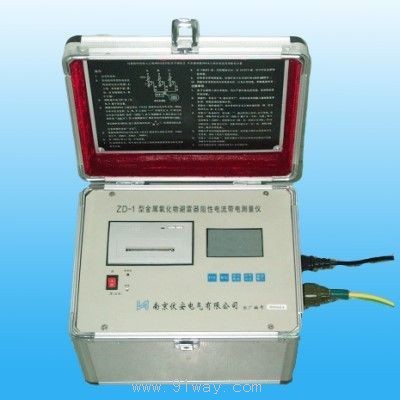

ZD1型避雷器帶電測量儀產品詳細說明：

ZD1型避雷器帶電測量儀無須從PT取信號就可以帶電同時測量三相避雷器阻性電流及全電流，全部測量過程方便、快速、準確。測量結果可以作為避雷器是否出現異常的判據。

產品介紹
金屬氧化物避雷器（簡稱MOA）在電力系統中已經得到了廣泛的應用，為了保證其安全可靠的運行，必須定期監測其泄漏電流及其阻性電流的變化。對MOA早期故障的診斷,以檢測阻性電流最為靈敏。因此生產廠家紛紛推出各種測量阻性電流的儀器。
　　帶電測量MOA阻性電流從測量原理分類，普遍使用的有：補償法配合移相法，可以較正確測量MOA阻性電流及其基波值，但是此方法必須從PT二次側取電壓信號，因此測量很不方便。諧波法測量比較方便，卻無法測量阻性電流基波值，而阻性電流基波值是判斷MOA故障最為關鍵的值。

ZD1型避雷器帶電測量儀采用最新測量方法進行測量，無須從PT取電壓信號，短時間即可同時測得三相MOA的全電流及含有基波值的阻性分量，適用于由三相MOA組成的避雷器組，且MOA經有阻抗的計數器接地；不適合三相中只安裝了一相MOA及底座直接接地的MOA。
　　 本儀器體積小，攜帶方便，內有打印機和充電電池，無須外接電源就可以工作，測量結果直接由打印機輸出，便于用戶整理。

主要特點
　　①操作簡單、安全。測試時無需在配電網的一次側作業，僅在PT開口三角引入信號，從而避免了接觸一次回路引起誤操作可能性和投切試驗用的外接電容器引起爆炸的危險性。整個測量工作在一分鐘內便可完成，十分安全、方便。
　　②無需做特別的安全措施。由于從PT開口三角注入的是微弱測量信號，不會對繼電保護和PT本身產生任何影響。本測試儀的輸出端可以耐受100V的交流電壓，若測量時系統有單相接地故障的發生，亦不會損壞PT和測試儀，因而無需做特別的安全措施。
　　③儀器的體積小，重量輕，便于攜帶。
　　④抗干擾能力強。采用異頻測試信號，避開了50Hz工頻干擾信號，測試結果準確、穩定、可靠。
