LDB220一體智能型電磁流量計產品詳細說明：

LDB220一體智能型電磁流量計的可轉動式表頭，可以180度范圍旋轉，方便操作人員觀測流量數據；產品高清晰度背光 LCD 顯示瞬時、累積流量，輸出信號4—20mA可進入DCS系統PC顯示流量數據。全中文菜單操作，使用方便，操作簡單，產品的在線自校驗功能,方便用戶分析儀表故障 。采用美國最新推出的高可靠性芯片，存儲空間更大；低頻三值矩形波恒流勵磁，不受工頻及現場各種雜散干擾的影響，工作更加穩定可靠 。

LDB220一體智能型電磁流量計采用非均勻磁場的新技術和特殊的磁路結構，全部采用貼片式電子元器件。在斷電時,CPU自動保存設定參數和累積值。
可根據用戶實際需求現場在線修改量程。

技術參數
公稱通徑系列DN(mm)：
橡膠襯里　　32,40,50,65,80,100,125,150,200,250,300,
　　　　　　350,400,450,500,600
Po襯里　　　5,8,10,15,20,25,32,40,50,65,80,100,125,
　　　　　　150,200,250,300,350,400,450,500,600
四氟襯里　　10,15,20,25,32,40,50,65,80,100,125,150,
　　　　　　200,250,300,350,400,450,500,600
特殊規格可定制

精度等級：
管道式: 0.5級,1.0級
被測介質溫度：
橡膠襯里：－20～＋65℃；
聚四氟乙烯(PTFE)襯里：－20～＋150℃
Po襯里：－30～＋105℃
額定工作壓力：
DN10～DN65: 2.5Mpa
DN80～DN150: 1.6MPa
DN200～DN600: 1.0Mpa
其它特殊壓力(如6.4MPa)訂貨時請注明
流速范圍：
0.1～10m/s
電導率范圍：
被測流體電導率不小于20us/cm
輸出信號及負載電阻：
4～20mA,0～750Ω ； 0~1000HZ；占空比50% 通訊信號(RS-485)： 同類接口最多可接256個,并在電器上是隔離的
電纜長度：總長小于2km。
波特率：300～9600bps
電極材料：
含鉬不銹鋼、鈦(Ti)、鉭(Ta)、 哈氏合金(HC)、鉑(Pt)或其它特殊要求電極
防護等級： 潛水型：IP68；防水型：IP67，其它IP65
供電電源： 220VAC±10％，50HZ±5％ ；24VDC
直管段長度 上游≥5DN,下游≥2DN
連接方式： 電磁流量計與配管之間采用法蘭連接, 法蘭連接尺寸應符合GB9119-88的規定
高壓型：按供方提供的高壓法蘭與配管對焊連接
環境溫度：-25℃～+45℃
相對濕度：5℅～95℅
消耗總功率：小于20W

選型提示
選購LDB220一體智能型電磁流量計需詳細確定以下參數：管道管徑，測量介質，工作溫度，工作壓力，供電電源(24V或220VAC)，輸出方式(4-20mA、脈沖輸出或485 通迅)，量程范圍，管道材質（非金屬或帶內襯的需配接地環）

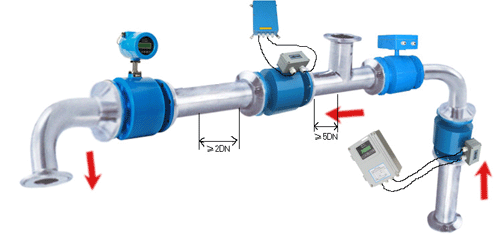

產品安裝示意圖
