GUF500標準盤裝式超聲波流量計特點

準確度±1%（國內最先達到該精度）
4行漢字同屏顯示瞬時流量、流速、累積流量、信號狀態等
內置數據記錄器，可記錄日期、累積流量、信號狀態、工作時間等
OCT輸出正、負，凈累積脈沖信號和頻率信號
RS232接口用于聯網檢測或導出記錄數據
適用于各種尺寸管道流體計量
流速測量范圍（0.01～±32m/s）
適用于測量水、海水、污水、酒精、各種油類等均勻、單一、穩定的液體
適用于鋼、不銹鋼、鑄鐵、PVC、玻璃鋼等均勻質密的管道
直管段應滿足上游10D，下游5D，距泵出口處30D
內置鎳氫充電電池可連續工作10小時以上
體積小（200*92*32mm）、質量輕（538克）

技術參數
·測量主機
準確度：　1.0%
重復性：　0.2%
最大流速：32m/s
測量周期：500ms（每秒2次）
測量原理：超聲波時差原理，雙CPU并行工作，4字節浮點運算
流　　向：正反向流量分別計量，并可計量凈流量
顯　　示：2*10背光型漢字液晶顯示器
操　　作：4*4輕觸鍵盤
輸　　入：5路4～20mA輸入，精度0.1%，可輸入壓力、液位、溫度等信號
輸　　出：電流信號：4～20mA或0～20mA,阻抗0～1kΩ，浮空，準確度0.1%
　　　　　頻率信號：1～9999Hz之間任選（OCT輸出）
　　　　　脈沖信號：正、負、凈流量及熱量累計脈沖，繼電器及OCT輸出
　　　　　報警信號：繼電器及OCT輸出，可選近20種源信號
數據接口：RS232串行接口，可選配RS485或CAN總線方式
其它功能：記憶日、月、年累積流量，上、斷電時間、流量和流量管理功能
　　　　　可選自動或手動補加累積量功能，記憶每天的工作狀態
　　　　　可編程定量（批量）控制器
　　　　　故障自診斷功能
　　　　　網絡工作方式等
工作電源：AC220V、DC8～36V或AC7～30V
　　　　　根據現場可選用我公司生產的UPS-72型備用充電電源，
　　　　　斷電時（AC220V），流量計持續工作72小時，重新上電后自動充電
功耗：小于2W
工作時間：連續
環境溫度：-30℃～80℃（大于此溫度范圍要求請與廠家聯系）
環境濕度：85%RH無冷凝
防護等級：IP65
防爆等級：EXdⅡBT4(F2型)
質　　量：F1：2.5kg;　　F2:2.7kg;　　FN：2.5kg　　FS：1.5kg
外形尺寸：F1/FN：251*192*80mm；　　F2：290*270*110mm；　　FS：80*250*160mm；
·傳感器
外敷式：　標準S1型，適用于管徑DN15～DN100mm

　　　　　標準M1型，適用于管徑DN50～DN700mm
　　　　　(若管道條件好也可測較大口徑)

　　　　　標準L1型，適用于管徑DN300～DN6000mm

插入式：　管道材質不限（不停產安裝）適用于管徑DN80以上

管段式：　∏型管段式：適用于管徑DN10-DN40，整機測量精度±0.5%

　　　　　標準管段式：適用于管徑DN50-DN1000，整機測量精度±0.5%

適用溫度：外敷式：<110℃　　其它：-40℃～+160℃
防護等級：IP68（可浸水工作，水深≤3米）
·流體
種　類：　水、食物油、汽、煤柴油、原油、酒精等能傳播超聲波的均勻液體
濁　度：　≤10000ppm，其氣泡含量小。
濕　度：　-40℃～160℃（外敷式傳感器長時間測量建議80℃以下）
·管道
管　材：　　鋼、鑄鐵、PVC、玻璃鋼、水泥管等一切質地密致管道，允許有襯里
襯　材：　　環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、膠木、聚四氟乙烯等
內　襯：　　15mm～6000mm
直管段長度：上游≥10D，下游≥5D，距泵出口處≥30D（D指管徑）

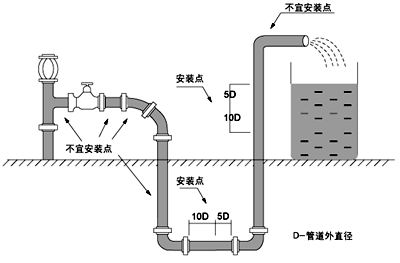

安裝示意圖

選型提示
　　選購盤裝式超聲波流量計需詳細確定以下參數：管道管徑，管道材質，測量介質，工作溫度，工作壓力，安裝方式(外縛式、插入式、管道式)，供電電源(24V或220V)，輸出方式(4-20mA、脈沖輸出或485通迅)，最大流量(工作狀態或標準狀態)，需不需防爆。
