SLF100磁翻板液位計產品詳細說明：

SLF100磁翻板液位計特點

設計簡單、堅固、緊湊
旁路管和顯示部分在耐壓耐氣上是隔離的
可測量和指示腐蝕性、易燃性、有毒、高溫、攪動的及污染的液體的液位
SL-CFB磁翻柱顯示，不需外加電源
由于采用耐腐蝕性強的材質，可應用于所有工業領域
設計壓力范圍為全真空至420bar
設計溫度范圍為-160℃至+450℃

技術參數

型號：
SL-CFB-../..-M....-V40 x 1- MRA
旁路管： 外徑40x1mm
旁路管頂部： 焊接帽
選　購　件： - 通氣塞BSP1/2” - 通氣閥 - 通氣法蘭
旁路管底部： 法蘭帶排污塞BSP1/2″
選　購　件： - 排污閥　　　　　- 排污法蘭
連　　　接： 旁路側安裝
法　　　蘭：
DN10 – DN25、PN6、DIN 2631
DN10 – DN25、PN16、DIN 2633
DN10 – DN25、PN40、DIN 2635
DN32 – DN100、DIN 2527
½″ – 4″,ANSI B 16.5
150lb或300lb
螺紋或焊接端
GM/...= 內螺紋/尺寸
GN/... = 外螺紋/尺寸
S...= 焊接端/外徑
中 心 距M:　　最小150mm至最大2000mm
材　　 質： 　不銹鋼316Ti（1.4571）
額定壓力：　　最大16bar 　（根據浮子設計）
溫度范圍:　　 最高150℃ 　（根據浮子設計）
浮　　子:　

型號ZTS35/185
材質　-鈦
比重　-最小800kg/m3 （修改）
壓力　-最大16bar
溫度　-最高150℃

型號ZBS35/120
材質　-丁橡膠
比重　-最小800kg/m3 （修改）
壓力　-最大6bar
溫度　-最高80℃
磁翻柱顯示:　 型號MRA – M....

型號：SL-CFB-…/16-M…-PF63x3-MRA
型號：SL-CFB-…/16-M…-PP63x3-MRA
型號：SL-CFB-…/16-M…-P63x3-MRA 旁路管 外徑63x3mm
旁路管頂部： 焊接帽
選　購　件： - 螺紋配件　- 通氣閥　- 通氣法蘭
旁路管底部： - 螺紋配件
選　購　件： - 排污閥　　- 排污法蘭
連　　　接： 旁路側安裝
法　　　蘭：
DN15 – DN50、PN16
尺寸：ISO/DIN
½″ – 2 ″,ANSI B 16.5，150Ib
尺寸：ANSI B 16.5
材質：UP-GF
中 心 距M：　最小200mm至最大4000mm
材　　質： 　PVDF、PP或PVC-U
額定壓力：　 最大4bar
溫度范圍：　 PVDF 最高80℃
PP 最高60℃
PVC 最高40℃
浮　　子：　 型號Z..S…
PF…=材質PVDF
PP…=材質PP
P…=材質PVC-U
浮子長度根據比重
磁翻柱顯示： 型號MRA – M….

選型提示
如需選購磁翻板液位計需詳細確定以下參數：測量介質，安裝方式，接液介質，過程連接方式，公稱壓力，中心距，工作溫度，輸出信號，是否需要防爆，量程。

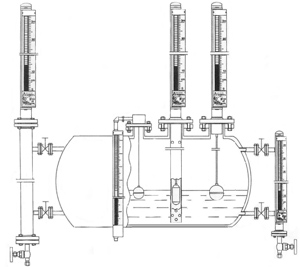

安裝示意圖
