產品名稱：

LZZBJ9-10GYW(高原型)電流互感器

型號規格：

放大圖片

產品類別：

常規產品 -- 高壓電器 -- 10KV電流互感器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

LZZBJ9-10GYW(高原型)電流互感器產品詳細說明：

LZZBJ9-10GYW(高原型)電流互感器適用范圍

LZZBJ9-10GYW(高原型)電流互感器適用于海拔高度1000m及以下地區，高原型產品適用于海拔高度4000m及以下地區，頻率為50Hz，最高工作電壓為12kV的電力系統作精密電氣測量及繼電保護之用。
正常使用條件
環境溫度：普通型為+40℃~-15℃；高原型為+25℃~-15℃。
產品類型：戶內。
大氣條件：安裝場所無嚴重影響互感器絕緣的污穢及爆炸性介質。
安裝場所無嚴重的振動和顛簸。
產品運行中二次不允許開路，否則有高壓危險。
運輸、存儲時的溫度為+40℃~-15℃。

LZZBJ9-10GYW(高原型)電流互感器技術參數

產品執行標準：GB1208-1997《電流互感器》。
額定二次電流：5A和1A。
儀表保安系數：0.2S級FS≤5；0.2、0.5級FS≤10。
絕緣耐熱等級：E級。
次級結構：兩線圈、三線圈、四線圈。

額定一次電流值、額定二次負荷、準確限值系數、額定短時電流值、級次組合、重量見下表所列數據�？捎萌€圈、四線圈（外型及安裝尺寸）生產加大容量的兩線圈、三線圈組合產品。特殊規格產品請與制造廠協商.

絕緣水平	普通型：12/42/75kV；高原型：12/61/110 kV（4000m及以下地區）									準確級		0.2S、0.2、0.5、 5P、10P
局部放電量	予加電壓為工頻耐受電壓的80%，時間60S后，降至測量電壓8.3 kV，放電量≤20pC。
額定一次電流（A）	額定二次負荷（VA）COSφ=0.8								5P、10P級準確限值系數		1S短時熱電流（kA）		動穩定電流（kA）
	0.2S		0.2		0.5		5P、10P
	1A	5A	1A	5A	1A	5A	1A	5A	1A	5A
20	10	10		10	10	10	15	15	10	10	4		10
30											5.5		13
40											8		20
50											11		27
75											16		40
100											21		52
150											31.5		80
200											45		130
300								20			45
400											63
500								30
600
800
1000				20		20
1200
1500
2000											80		>200
1、兩線圈產品：外形：270×155×220（長×寬×高），級次組合：0.2S/0.2S；0.2S/5P。 2、三線圈產品：外形：310×155×220（長×寬×高），級次組合：0.2S/0.2S/0.2S；0.2S/0.2S/5P。 3、測量級之間可互換，也可以用三線圈外形生產兩線圈的特殊產品。 4、 LZZBJ9-10A型電流互感器性能參數等同于LZZB-10W1型電流互感器，LZZBJ9-10C型電流互感器性能參數等同于LZZBJI-10W1型電流互感器，LZZBJ9-10D型電流互感器性能參數等同于LZZBJIA-10W1型電流互感器，

LZZBJ9-10GYW(高原型)電流互感器

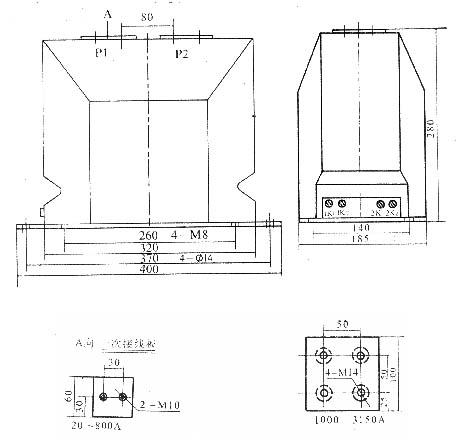

LZZBJ9-10GYW(高原型)電流互感器（示意圖）
