RT19系列圓筒帽形熔斷器產品詳細說明：

用途：
RO14-RO17、RT14、RT18、RT19有填料封閉管式圓筒帽形熔斷器額定工作電壓交流（50Hz)至500V，額定電流至125A，主要供電氣線路的過載和短路保護；也可派生RS14-RS17，額定電壓（50Hz)至500V，額定發熱電流至125A的半導體保護熔斷器，作為半導體器件及其成套裝置的短路保護。
額定分斷能力：至100kA
執行標準：GB13539、IEC269

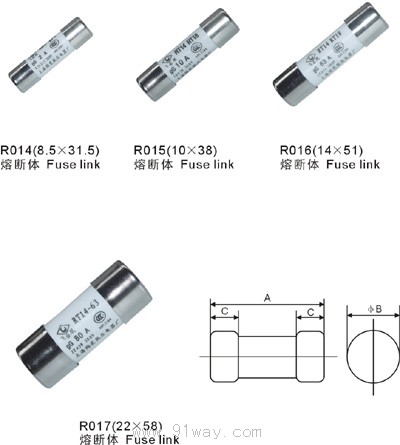

型號Type	額定電流（A） Current Rating	尺寸（MM） Dimensions		單件重量（g) Unit Weight
R014， 8.5×31.5， am1	0.5,1,3,4,6,8,10,12,16	A	31.5	4
		￠B	8.5
		C	8
RT14-20 R015, 10×38, am2	2,3,4,6,8,10,12,16,20,25,32	A	38	8
		￠B	10.3
		C	10
RT14-32 R016， 14×51， am3	10,12,16,20,25,32,40,50,63	A	51	21
		￠B	14.3
		C	13
RT14-63 R017， 22×58， am4	16,20,25,32,40,50,63,80,100,125	A	58	55
		￠B	22.2
		C	16

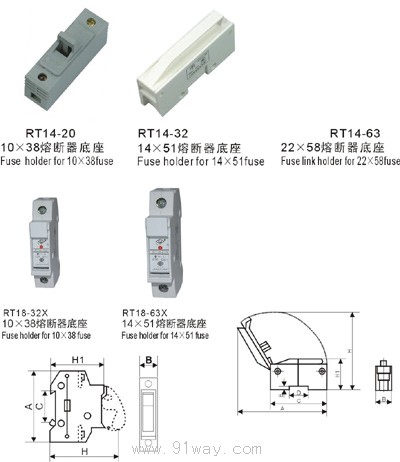

型號Type	額定電流（A） Current Rating	尺寸（MM） Dimensions		單件重量（g) Unit Weight
RT14-20 底座	20	A	31.5	37
		B	8.5
		C	8
		H	48
RT14-32 底座 RT14-63 底座	32、63	A	163 200	150、255
		B	26 35
		C	105 124
		D	27 26
		E	3.5 3.5
		H	135 160
		H1	135 160
RT18-32 底座 RT18-63 低座	32、63	A	82 105	52、200
		B	17.5 26
		C	40 35
		H	80 108
		H1	60 78
		0	0
		0	0




RT19系列圓筒帽形熔斷器
