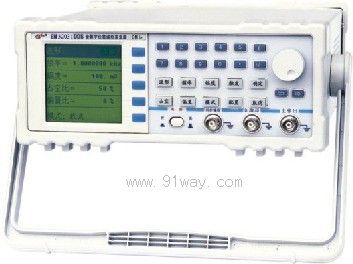

EM32201型雙通道20MHzDDS全數字合成任意波發生器產品詳細說明：

EM32201型雙通道20MHzDDS全數字合成任意波發生器采用大屏幕液晶.全中文或全英文菜單,同時顯示所有主要參數.任意點擊.任意調整,操作使用極其方便。
真正實現了數字化,儀器的所有電參數全部由調試軟件調整.整個儀器內部沒有一個可調器件。儀器具有自動校正功能。確保儀器的穩定性.一致性.可靠性。

性能特點
雙通道輸出。
配備齊全.同類產品性價比最高；標配RS-232串行接口，自備指令集，可與PC聯機通訊。配套任意波形編輯軟件，中文WINDOWS界面。

EM32201型雙通道20MHzDDS全數字合成任意波發生器技術指標
十種函數波形:
正弦波、方波，三角波、升斜坡，降斜坡，隨機噪聲，SIN(X)/X，升指數降指數，脈沖波
任意波形：
波形存貯長度：32k（32768）、 點幅度分辨率：14位、采樣速率：100Msa/s 、存貯器：4Х32k 頻率特征：
正弦波：1uHz～3MHz、 方波： 1uHz～20MHz、 其它波型：1uHz～5MHz、 最高分辨率： 0.1uHz或8位數字、 精度： 0.4Hz(>100Hz) 0.1uHz (<100mHz)、正弦波諧波失真(50 負載, 1Vpp輸出）< 20kHz -60dBc、20kHz～1MHz -50dBc、
方波：(50負載 1Vpp輸出)、升降時間 <15ns、、 過沖：<5%、、不對稱性 1%+20ns
脈沖波 占空比： 0.1%～99.9% (<10kHz)、、1%～99%(<100kHz)、 3%～97% (<1MHz)
三角波、斜波： 線性（1kHz）<0.1%
通道A輸出特性：
幅度（至開路）： 1mVpp～20Vpp（至50 ） 0.5mVpp～10Vpp、 輸出阻抗：50 、 調節細度：5% 、 正弦平坦度：5% 、 直流偏置： -100%～100% 峰值
通道B輸出特性：
波形：機內波形、 幅度（至開路）200mVpp～20Vpp（至 600）100mVpp～10Vpp、 輸出阻抗： 600 、 頻率范圍： 0.1Hz～20kHz
數字脈沖：
輸出端口：ASK時，同步輸出口、電平： TTL、 脈寬tw ：10us< tw <100s、間隔ts：10us< ts <100s
掃頻：
掃頻范圍 ：1Hz～20MHz、 最小步進： 1Hz、 掃頻速率：10ms～10s 觸發方式：內、外、單次、 FSK、 PSK、ASK、BURST猝發：
脈寬、間隔：10us～100s、 觸發方式：內、外、單次、載波頻率：1Hz～20MHz、 載波波形： 機內波形、 相位：-360～360度、 猝發脈沖數量：1 ～ 65535
內調幅：
載波波形：機內波形（方波除外）： 載波頻率：1uHz～20MHz、 調制波型：機內波形、 調制頻率：100mHz～20kHz、 調制頻率穩定度：50ppm、 調幅深度：0%～100%
外調幅：
輸入電阻：1k、 調幅深度：受控于本機輸出幅度和外調制信號幅度
內調頻：
載波波形： 機內波形， 載波頻率：1Hz～20MHz、 調制波形：機內波形、 調制頻率：100mHz～10kHz、
調制頻率穩定度：50ppm、 頻率偏移范圍：1Hz～20MHz、
內調相：
載波波形： 正弦、方波、 載波頻率：1Hz～20MHz、 調制波形：機內波形、 調制頻率：100mHz～10kHz、 調制頻率穩定度：50ppm、 最大相位偏移：360度
頻率計： 測頻范圍： 1Hz～100MHz、
