UQK-66系列浮球液位控制器產品詳細說明：

UQK－66系列浮球液位控制器適用于工業生產過程中敞開或承壓容器內的液位控制。控制器分防爆和非防爆兩大類。具有使用安全、性能可靠、維修方便等優點。
UQK－66系列浮球液位控制器不適用粘度過大，容易結晶及對不銹鋼有腐蝕作用的介質。

結構原理
UQK－66A、66B　
浮球1隨液位的上升上浮，與浮球連接的鐵芯2進入磁鋼3的作用區內，吸引磁鋼帶動水銀開關4（或微動開關）動作，使觸頭閉合或開啟。液位下降，鐵芯下移，退出磁鋼作用區，磁鋼被拉簧5拉回，開關復位。開關和磁鋼部件由密封管6與液體完全隔離。
UQK－66C　
    浮子3通過吊索1懸于拉簧2上，（浮子實際是沉筒）當液位升高H后，改變了浮子所受浮力，使拉簧受力變化，向上位移G，導致與其連接的鐵芯4同磁鋼5作用，聯動開關6動作。由于拉簧的位移距離G比液位變化距離H小得多，因此可實現較大的液位差動變化。

主要技術指標

型號	測量范圍mm	工作壓力MPa	介質溫度℃	切換差mm	開關種類	開關布置	安裝型式
UQK－66A－1	隨檢測點安裝	6.4	250	5～35	微動開關	單層單開關	外浮子式側底法蘭
UQK－66A－2						單層雙開關
UQK－66B－2			400		水銀開關	單層雙開關
UQK－66C－1	200～3000	2.5	200	無級調整	微動開關	單層單開關	內浮子式頂置法蘭
UQK－66C－2				5～35
UQK－66C－3				無級調整		雙層單開關

注：單開關為單刀雙擲，雙開關是指二只單開關。
    防爆控制器的開關均為水銀開關，且為雙開關。控制器材質有普通鋼和不銹鋼兩種。
介質密度：0.8～1.2 g/cm3
環境溫度：－10～+5℃
觸點容量：微動開關：380V，50Hz,1A(阻性)，0.5A（感性）
　　　　　水銀開關：250V，50Hz,3A（阻性），1.5A（感性）
防爆等級：dⅡBT3
UQK-66C型吊索為長度等于3m的不銹鋼絲繩。

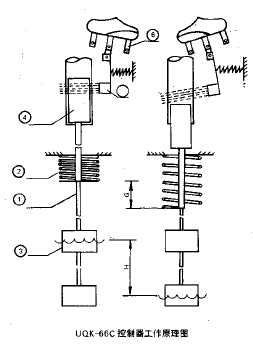

工作原理圖

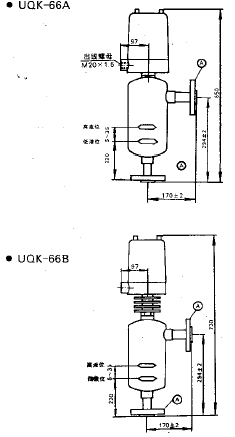

外形及安裝尺寸


接線端子

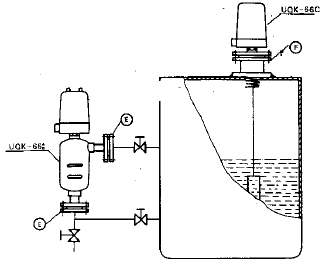

安裝示意圖
