LBZ(W)-10型戶外干式電流互感器技術參數

LBZ(W)-10型戶外干式電流互感器為單變比和雙變比，雙變比在一次進行換接，以滿足電網不同容量的需求。
1、額定絕緣水平：12/42/75kV；
2、負荷的功率因數：COSΦ=0.8（滯后）；
3、額定一次電流：單變比型一次電流為20~600A、雙變比一次電流為2×5-2×300A。額定二次電流5A、1A。
4、表面爬電距離：滿足Ⅱ級污穢地區；
5、產品標準：GB1208-1997《電流互感器》；
6、儀表保安系數：FS≤10；
7、環境溫度：最低溫度-30℃，最高溫度40℃，日平均溫度不超過30℃
8、主要技術參數見下表：

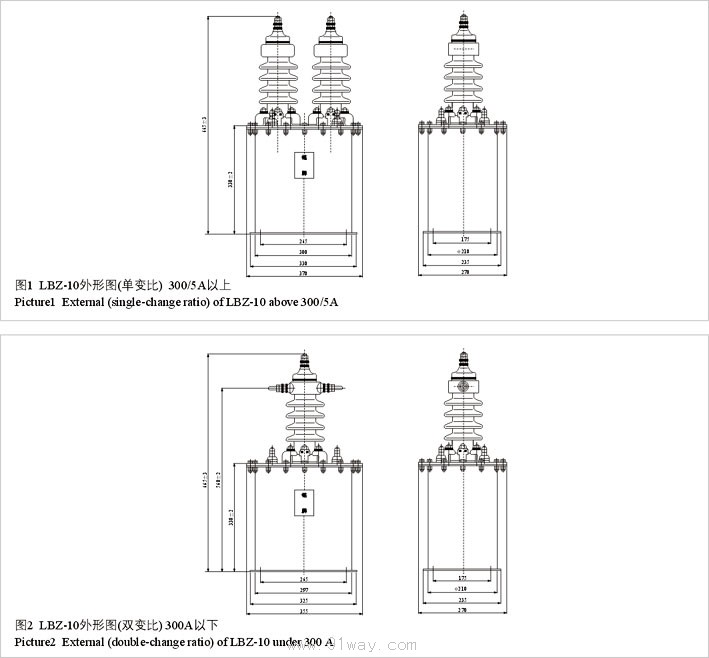

LBZ(W)-10型戶外干式電流互感器外形及安裝尺寸
