FS-3型測力/稱重傳感器產品詳細說明：

彈性體為雙連孔或剪切S梁結構，結構緊湊，用于拉伸力和壓縮力測量，抗側向力強。
精度高，拉、壓輸出對稱性好，性能穩定可靠，量程范圍廣，安裝使用方便。
拉壓式承載，適用于各種拉壓力測試、電子秤及工業自動化測量控制系統。

主 要 技 術 指 標
測量范圍	0- 25 ～ 5000		kg
	0- 15 ～ 30		t
輸出靈敏度		1.5～2.0	mV/V
直線度L		±0.02; ±0.05	%F.S
滯  后H		±0.02; ±0.05	%F.S
重復性R		±0.02; ±0.05	%F.S
工作溫度		-10～+60	℃
溫度補償范圍		室溫～+60	℃
零點溫度影響		±0.05	%F.S/10 ℃
輸出溫度影響		±0.05	%F.S/10 ℃
激勵電壓		12	VDC
絕緣電阻		2000	MΩ/100VDC
輸入電阻：鋼質		380±5	Ω
鋁質		400±5	Ω
輸出電阻		350±2/350±5	Ω
零點輸出		0～±1	%F.S
安全過負荷率		120	%F.S

電 氣 連 接 方 式
連接方式	插頭座號	導線顏色
輸入（電源）正端	1	紅
輸出信號正端	2	黃
輸出信號負端	3	白
輸入（電源）負端	4	藍
屏蔽	/	黑
若插頭座號、導線顏色發生顏色變化時，請以傳感器檢定合格證書為準。

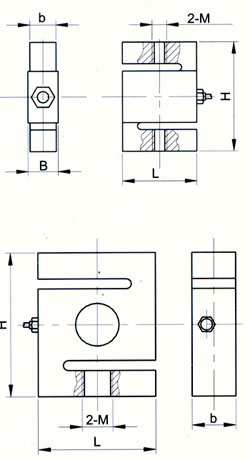

量程(kg)	L	H	b	B	2-M
20～50	50.8	76.2	12.7	14.5	M8
100	50.8	76.2	19.0	20.8	M10x1.5
200～750	50.8	76.2	19.0	20.8	M12x1.75
1000～1500	50.8	76.2	25.4	27.2	M12x1.75
2000～5000	76.2	101.6	25.4	27.2	M20x1.5

量程(t)	L	H	b	2-M
15,20	160	200	60	M42x3
30	190	230	80	M42x3
