ZS-3型柱式測力/稱重傳感器產品詳細說明：

ZS-3型柱式測力/稱重傳感器

· 彈性體為柱式、筒式、柱環式結構，用于拉伸力和壓縮力測量，抗偏、抗側向力強。
· 全密封結構，量程范圍廣，性能穩定可靠，安裝使用方便。
· 拉壓式承載適用于各種測力/稱重的工業自動化測量控制系統。

主 要 技 術 指 標
測量范圍	0 ～ 150	t
輸出靈敏度	1.5 ～ 2.0	mV/V
直線度L	±0.05； ±0.1	%F.S
滯  后H	±0.05； ±0.1	%F.S
重復性R	±0.05； ±0.1	%F.S
工作溫度	-10 ～ +60	℃
溫度補償范圍	室溫 ～ +60	℃
零點溫度影響	±0.05； ±0.1	%F.S/10 ℃
輸出溫度影響	±0.05； ±0.1	%F.S/10 ℃
激勵電壓	12	VDC
絕緣電阻	2000	MΩ/100VDC
輸入電阻：鋼質	380±5 / 760±5	Ω
鋁質	400±5 / 790±5	Ω
輸出電阻	350±5 / 700±5	Ω
零點輸出	0 ～ ±1	%F.S
安全過負荷率	120	%F.S

電 氣 連 接 方 式
連接方式	插頭座號	導線顏色
輸入（電源）正端	1	紅
輸出信號正端	2	藍
輸出信號負端	3	白
輸入（電源）負端	4	黃
屏蔽	/	黑
若插頭座號、導線顏色發生顏色變化時，請以傳感器檢定合格證書為準。

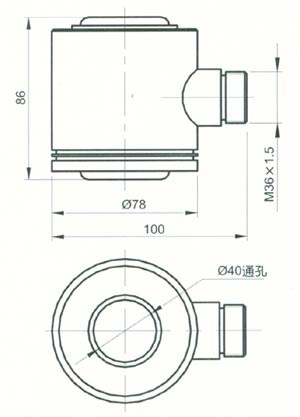

量程	A	B	C	D	E	2-M	H
5～8	ø78	115	130	10	45	M30X2-6H	25
10～15	ø88	125	150	14	53	M36X2-6H	30
20～25	ø98	140	186	14	63	M45X3-6H	35
30	ø108	147	186	21	72	M48X3-6H	40
40～50	ø118	162	230	27	85	M56X3-6H	50

ZS-3型柱式測力/稱重傳感器
