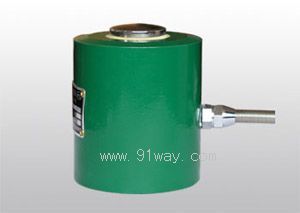

CL-YB-41型密封壓力傳感器產品詳細說明：

CL-YB-41型密封壓力傳感器其結構由柱式改進為板環式，因此具有良好的自然性和穩定性。廣泛用于工業系統、化學系統、國防系統中力的測量分析，各種構造物體的壓力試驗，可在自動化系統中作為稱重和測力自動控制元件。

CL-YB-41型密封壓力傳感器技術指標：
　　靈敏度：1.50～2.00mv/v
　　非線性：0.05%F.S
　　滯后：0.05%F.S
　　重復性：0.03%F.S
　　蠕變：0.05%F.S/30min
　　蠕變恢復：0.05%F.S/30min
　　零點輸出：±1%F.S
　　零點溫度系數：0.05%F.S/10℃
　　額定溫度輸出系數：0.05%F.S/10℃
　　輸出電阻：700Ω
　　絕緣電阻：≥3000MΩ
　　供橋電壓：10V
　　允許溫度范圍：-30～+60℃
　　允許過負荷：130%F.S
　　連接方式：供橋：紅(+)黃(-) 信號：蘭(+)白(-)

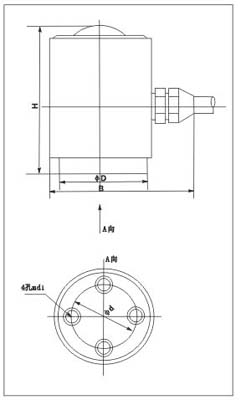

CL-YB-41型密封壓力傳感器尺寸圖表:

量程/尺寸	φD×B×H	d	d1	內部結構說明
0.1、0.2、0.3、0.5、0.7t	φ67×92×88	38	6	板環
1、2、3t	φ67×92×88	38	6	板環
5t	φ69×94×91	38	6	板環
7t	φ80×105×100	38	6	板環
*10t	φ85×100×130	56	8	板環
10t	φ92×118×115	56	8	板環
15t	φ115×165×140	56	8	板環
20t	φ115×140×140	56	8	板環
30t	φ125×150×158	80	10	板環
50t	φ125×150×168	80	10	板環
*50t	φ112×100×178	90	10	板環
*60t	φ112×100×178	90	10	板環
70、80t	φ120×140×178	90	10	板環
10、15、20、30t	φ86×150×125	56	8	柱式
50、60、70、80、100t	φ112×137×178	90	10	柱式
