Z710型直流電機產品詳細說明：

一、概述
Z710型直流電動機是新開發的Z系列直流電機，其中心高為770毫米。由于Z710型電機的結構及性能有其獨特性，與Z系列中型直流電機有一定差別。

二、使用條件
1．電機可以安裝在環境條件比較惡劣的場合，但必須選擇正確的冷卻方法和防護等級，以保持電機內部的清潔。
2．電要的冷卻空氣中應不含有酸、堿等使電機的絕緣和換向性能有損壞的氣體。
3．電機如使用于船舶和濕熱帶地區以及工作環境中有鹽霧、潮濕等，應另行協議。
4．電機的額定功率是指在海拔不超過1000米，環境空氣溫度不超過40c的條件下。
5．電機的供電電源采用靜止整流電源，也可采用直流發電機電源。

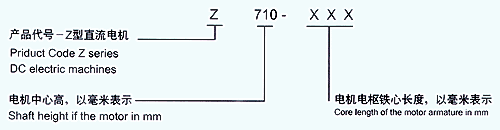

三、Z710型直流電機型號說明



四、Z710型直流電機結構特點
Z710型直流電機的機座采用多角形疊片結構，具有體積小、重量輕等優點，適用可控硅整流電源。電機的絕緣等級為F級。電機采用無溶劑漆真空壓力浸漬處理(VP”，使繞組絕緣具有良好的抗潮能力、機械強度和優良的導熱性。電樞鐵心由硅鋼片疊裝而成，具有良好的導磁性能 電機采用滾動軸承，運行穩定。本電機的安裝型符合GB997和IEC34-7《電機結構及安裝形式代號》
標準IM1001 端蓋式軸承，底腳安裝，水平放置，圓柱形單軸伸
可派生IM1002端蓋式軸承，底腳安裝，水平放置，圓柱形雙軸伸
電機的防護等級根據GB4942．1和IEC34-5《電機外殼防護分級》標準，標準電機的外殼防護等級有IP22和IP44兩種。電機冷卻方法根據GB1993和IEC34—6《電機冷卻方法》標準。標準電機有ICl7、IC37和ICW37A86三種。用戶如需其他防護等級、冷卻方法可另行協商。本電機標準型式的冷卻空氣入口在電機的傳動端(非換向器端)。
五、產品性能
1、本電機的定額為連續工作方式(SI)。
2、本電機的標準額定電壓有440V、660V、750V三種。
3、本電機的勵磁方式為他勵，勵磁繞組有四個引線端子，分為兩組兩組串聯時勵磁電壓為220V，并聯時勵磁電壓為110V。電機的實際勵磁電壓，應以電機實際勵磁電流達到額定值為準，本電機允許強行勵磁，強勵電壓不得超過500V。強勵時，勵磁電流可瞬時略超過額定勵磁電流，但勵磁電流穩定后，不得超過。
4、本電機的過載能力：
第一類直流電機(A類)能承受下表所規定的短時(一分鐘)過載。

基速的百分數	額定電流的百分數
	偶爾使用	經常使用
100 200 300以上	200 160 140	175 150 125

第二類直流電機(B類)能承受下表所規定的短時(一分鐘)過載。

基速的百分數	額定電流的百分數
	偶爾使用	經常使用
100 200 300以上	200 200 175	175 160 140

第二類直流電機(B類)應能承受下列連續負載：
(1)在額定電樞電壓和額定轉速范圍內帶115％額定功率負載連續運行，在此負載下，溫升將較高，其他特性可能與額定條件下運行的規定不同。
(2)在額定電樞電壓和額定轉速范圍內，在額定負載連續運行后，緊接著以125％額定功率負載運行二小時，溫升不超過規定數值，其他性能可能與額定條件下運行的規定值不同。
* 偶爾使用的短時過載能力是指很少發生或在緊急情況下，電機在一分鐘內承受超過連續額定負載的能力，建議將斷路器的瞬時開斷裝置按偶爾使用的短時過載能力整定。
** 經常使用的短時過載能力是指作為正常工作周期的一部分，電機反復承受超過額定負載的能力。
*** 短時過載運行之后，必須輕載運行，使電機整個負載周期的負載均方根值不超過其連續定額。
對第二類直流電機(B類)，偶爾使用時過載倍數允許達到2．5倍(在額定基速時)，時間不超過15秒(但需與本公司協商)。
5、電流變化率
在所有轉速及負載下，電機的電流變化率(di／dt)允許達200倍額定電流／S。
6、噪聲振動
本電機的《噪聲測定方法及限值》符合GBl0069．3國家標準。
本電機的《振動測定方法及限值》符合GBl0068．2國家標準。
六、容量選擇
第一類直流電機(A類)：
這類電機的詳細數據見技術數據表，用戶可以根據所需的容量，轉速和電壓等選定電機的型號和規格。
第二類直流電機(B類)：
這類電機的功率、電流等技術數據要比A類技術數據表中的值低，但具體數值要由用戶和制造公司商定。
本電機除技術數據中所列出規格外，用戶可以根據具體需要和制造公司協商，派生出其他規格直流電機。

七、技術數據(A類)
Z710-320適用于冷卻方式 Applied to the cooling types of IC17,IC37,ICW37A86

編號	額定電壓下的轉速			功率	額定 電流	效率	最大 轉速	勵磁 功率	轉動 慣量	通風
	440V	660V	750V							風量	風壓
1	480			800	1963	92.6	1100	8.5	289	4.0	0.85
2	560			1000	2473	93.3	1100	10	296	4.6	1.08
3		530		1000	1621	93.4	1100	10	289	4.4	1.0
4		745		1250	2021	93.7	1200	8.4	289	5.1	1.3
5			645	1250	1775	93.9	1100	9.8	296	5.0	1.26
6		860		1500	2423	93.8	1100	8.7	296	6.0	1.75
7			845	1500	2129	93.9	1200	8.2	289	5.9	1.7

Z710-400適用于冷卻方式 Applied to the cooling types of IC17,IC37,ICW37A86

編號	額定電壓下的轉速			功率	額定 電流	效率	最大 轉速	勵磁 功率	轉動 慣量	通風
	440V	660V	750V							風量	風壓
1	380			800	1967	92.4	1000	9.3	337	4.2	0.93
2	445			1000	2440	93.2	1000	10.9	344	4.7	1.13
3		422		1000	1624	93.3	1000	10.6	337	4.6	1.08
4		590		1250	2019	93.8	1100	8.7	337	5.1	1.3
5			515	1250	1774	93.9	1000	10.5	344	5.1	1.3
6		690		1500	2418	94	1000	9.13	344	5.9	1.7
7			680	1500	2125	94.1	1100	8.5	337	5.7	1.6

Z710-500適用于冷卻方式 Applied to the cooling types of IC17,IC37,ICW37A86

編號	額定電壓下的轉速			功率	額定 電流	效率	最大 轉速	勵磁 功率	轉動 慣量	通風
	440V	660V	750V							風量	風壓
1	305			800	1975	92.1	800	10.4	397	4.4	1.0
2	360			1000	2446	92.9	800	11	404	4.8	1.17
3		337		1000	1625	93.2	800	11.6	397	4.7	1.13
4		470		1250	2021	93.7	1000	10.1	397	5.2	1.35
5			410	1250	1777	93.8	800	11.4	404	5.2	1.35
6		550		1500	2419	94	800	10.6	404	6.0	1.75
7			530	1500	2125	94.1	1000	10.9	397	5.8	1.65

Z710-630適用于冷卻方式 Applied to the cooling types of IC17,IC37,ICW37A86

編號	額定電壓下的轉速			功率	額定 電流	效率	最大 轉速	勵磁 功率	轉動 慣量	通風
	440V	660V	750V							風量	風壓
1	240			800	1988	91.4	700	11.9	475	4.8	1.17
2	280			1000	2458	92.5	700	13.3	482	5.3	1.4
3		268		1000	1633	92.8	700	12.7	475	5.0	1.26
4		370		1250	2027	93.4	800	11.8	475	5.5	1.49
5			325	1250	1783	93.5	700	12.7	482	5.5	1.49
6		435		1500	2425	93.7	700	12.1	482	6.3	1.92
7			430	1500	2129	93.9	800	11.1	475	6.0	1.75

Z710-800適用于冷卻方式 Applied to the cooling types of IC17,IC37,ICW37A86

編號	額定電壓下的轉速			功率	額定 電流	效率	最大 轉速	勵磁 功率	轉動 慣量	通風
	440V	660V	750V							風量	風壓
1	185			800	2008	90.5	550	14.5	576	5.5	1.49
2	220			1000	2477	91.7	550	14.2	583	5.8	1.65
3		210		1000	1645	92.1	550	13.7	576	5.5	1.49
4		290		1250	2038	93	700	13.6	576	6.1	1.81
5			255	1250	1793	92.9	550	13.8	583	6.0	1.75
6		345		1500	2436	93.3	550	13.4	583	6.8	2.21
7			325	1500	2138	93.3	700	13.6	576	6.5	2.03

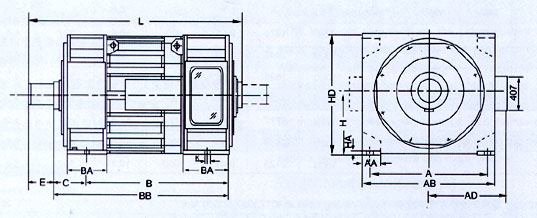

八、外形圖和安裝尺寸表
管道通風（IC17）
半管道通風（IC37）

型號	主要尺寸	底腳尺寸									軸伸 尺寸		出線盒 尺寸
	H   L   C   HD	A	B	K	HA	AB	BB	AA	BA	BA’	D	E	AD
Z710-320	710 1890 355 1415	1400	1120	56	40	1540	1610	200	475	535	250	410	1028
Z710-400	710 1970 355 1415	1400	1250	56	40	1540	1690	200	475	535	250	410	1028
Z710-500	710 2070 355 1415	1400	1250	56	40	1540	1790	200	475	535	250	410	1028
Z710-630	710 2250 355 1415	1400	1400	56	40	1540	1920	200	475	535	250	410	1028
Z710-80	710 2420 355 1415	1400	1600	56	40	1540	2090	200	475	535	250	410	1028

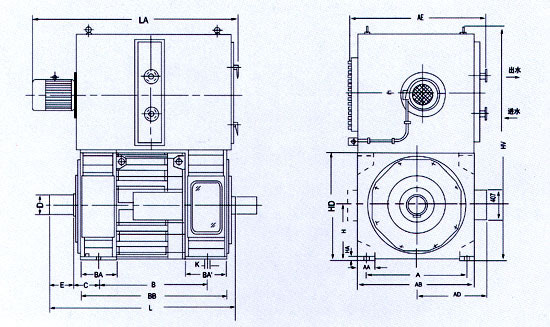

帶背包式、空冷卻器（ICW37A86）

型號	主要尺寸				底腳尺寸									軸伸 尺寸		出線盒 尺寸	冷卻器尺寸
	H	L	C	HD	A	B	K	HA	AB	BB	AA	BA	BA’	D	E	AD	LA	AE	HV
Z710-320	710	1890	355	1415	1400	1120	56	40	1540	1610	200	475	535	250	410	1028	2390	1830	3044
Z710-400	710	1970	355	1415	1400	1250	56	40	1540	1690	200	475	535	250	410	1028	2470	1830	3044
Z710-500	710	2070	355	1415	1400	1250	56	40	1540	1790	200	475	535	250	410	1028	2500	1830	3044
Z710-630	710	2250	355	1415	1400	1400	56	40	1540	1920	200	475	535	250	410	1028	2630	1830	3044
Z710-80	710	2420	355	1415	1400	1600	56	40	1540	2090	200	475	535	250	410	1028	2800	1830	3044
