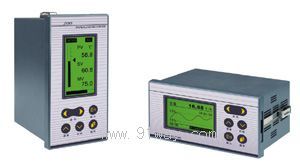

XSR10R無紙記錄儀產品詳細說明：

XSR10R無紙記錄儀與各類傳感器、變送器配合，可實現對溫度、壓力、液位、成分等過程量的測量、變換、顯示、記錄、轉儲、通訊和控制。
采用分辨率為128×64的圖形點陣液晶，全中文界面，操作方便。
顯示內容豐富全面，包括測量值、工程量單位、報警信息、實時鐘、實時曲線、歷史曲線、記錄狀態。
最多4通道測量輸入，適用于電壓、電流、熱電阻、熱電偶、mV、遠傳壓力表等類型的信號。
4點報警輸出，可選擇10種報警方式，報警靈敏度獨立設定。具備延時報警功能，可記憶最近6次報警的通道、時間、報警方式。
全透明、高速、高效的網絡化通訊接口，實現計算機與儀表間完全的數據傳送和控制。
獨有控制權轉移功能使計算機可以直接控制儀表的報警輸出、變送輸出。
4M內存用于測量值記錄，可記錄26萬次數據。數據可通過歷史曲線追憶，可通過通訊讀取。
具備USB接口，可隨時將記錄的歷史數據轉存到U盤上。
良好的軟件平臺，具備二次開發能力，能夠滿足特殊的功能需求。
通過ISO9001:2000質量管理體系認證。
產品獲得權威機構電磁兼容(EMC)檢驗證書。

2. XSR10R無紙記錄儀型號規格

內容

代碼及說明

XSR10R/

外形尺寸

A-—

160(W)×80(H)×150(L)

面板形式

H

橫式

通道數

1

1通道儀表

2

2通道儀表

3

3通道儀表

4

4通道儀表

順序表示第1,2,3, 4通道的輸入信號 (其它輸入信號, 訂貨時說明)

E

E

E

E

熱電偶K、S、R、B、N、E、J、T

R

R

R

R

熱電阻Pt100、Cu100、Cu50、BA1、BA2、G53

I

I

I

I

直流電流（4~20）mA、（0~10）mA或（0~20）mA

V

V

V

V

直流電壓（0~5）V、（1~5）V

M

M

M

M

直流MV（訂貨注明范圍）

L

L

L

L

遠傳壓力表

報警點數量(注1)

T□

T0：無報警   T1~T4:1~4點報警

變送輸出 (獨立供電，全隔離。 12位D/A，誤差小于±0.2％) 雙變送則同時寫兩個代碼

A0

無輸出

A1

電流輸出（4~20）mA、（0~10）mA或（0~20）mA

A2

電壓輸出（0~5）V、（1~5）V

A3

電壓輸出（0~10）V

A4

其它輸出

外供電源

B0

無外供電源

B1

外供 24V DC，誤差小于±5％,50mA

B2

外供 12V DC，誤差小于±5％,50mA

B3

外供精密電壓源，誤差小于±0.2%，40mA

B4

外供精密電流源，誤差小于±0.2%，0.1-10mA

通訊接口 （獨立供電，全隔離，2400~19.2K,儀表地址0~99，應答延遲小于500μs）

S0

無通訊接口

S1

RS-232接口

S2

RS-485接口

儀表電源

V0

220V AC

V1

24V DC

V2

12V DC

V3

其他

USB轉儲接口

USB

不帶可省略

打印功能

P

不帶可省略

液晶顏色

B

藍底白字

Y

黃底黑字

非標準功能

N

不帶可省略

1. 技術規格
1.1. 輸入
顯示范圍：-9999~9999，小數點位置可設定
顯示分辨力：1/20000
輸入信號類型：電壓、電流、熱電阻、熱電偶、mV、遠傳壓力表6種，其中
電 壓：1~5V DC，0~5V DC 可通過設定選擇
電 流：4~20mA，0~10mA，0~20mA可通過設定選擇
熱電阻：Pt100，Cu100，Cu50，BA1，BA2，G53可通過設定選擇
熱電偶：K，S，R，B，N，E，J，T可通過設定選擇
其它輸入信號或分度號需在訂貨時注明
基本誤差：小于±0.2%F.S
測量分辨力：1/60000，16位A/D轉換器
測量控制周期：每通道0.2秒
1.2 記錄
記錄容量：4MBit
記錄間隔：1秒~59分59秒任意設定，可選擇循環和非循環記錄
記錄時間：記錄時間的長短和記錄間隔、輸入通道數有關，計算公式如下：
記錄小時 = 72 × 記錄間隔（秒）/ 通道數
由此可以算出記錄最短時間為18小時，最長時間為29年
1.3. 報警
10種報警方式，通過設定選擇。具備延時報警功能
繼電器輸出：觸點容量220V AC，3A
OC門輸出（訂貨時注明）：電壓小于30V，電流小于50mA
1.4 變送
光電隔離
4~20mA，0~10mA，0~20mA直流電流輸出，通過設定選擇。負載能力大于600Ω
1~5V，0~5V，0~10V直流電壓輸出，需訂貨時注明
輸出分辨力：1/4000，誤差小于±0.2% F.S（訂貨時注明）
1.5 通信接口
光電隔離
RS232、RS485標準，在訂貨時注明
儀表地址0~99可設定
通信速率2400、4800、9600、19200通過設定選擇，低于2400的速率需在訂貨時注明
儀表收到計算機命令到發出相應數據的回答延遲：
以“#”為定界符的命令，回答延遲小于500μs；其它命令的回答延遲小于100ms
配套測試軟件，提供組態軟件和應用軟件技術支持
1.6. 外供
最多可配置兩組外供電源
普通電源：用于給變送器供電，輸出值與標稱值的誤差小于±5%，
負載能力大于50mA
精密電源：用于給壓力傳感器等供電，輸出值與標稱值的
誤差小于0.2%，負載能力大于40mA
1.7. 電源
220V供電的儀表：85V~265V，功耗小于10VA
24V DC，12V DC，5V DC或其它規格，需在訂貨時注明
1.8. USB接口
兼容USB1.1協議的U盤
1.9. 其他性能指標
工作環境：0℃~50℃，濕度低于90%R.H（寬溫范圍的儀表需在訂貨時注明）
電磁兼容：IEC61000-4-2（靜電放電），III級；IEC61000-4-4（電快速瞬變脈沖群），IV級；IEC61000-4-5（浪涌），III級；IEC61000-4-8（工頻磁場），V級；IEC61000-4-9（脈沖磁場），IV級；IEC61000-4-12（振蕩波），III級
1. 安裝與接線
1.1. 外形尺寸
圖4.1 儀表外形尺寸
1.2. 開孔尺寸
圖4.2 儀表開孔尺寸
1.3. 接線
為確保安全，接線必須在斷電后進行。
交流供電的儀表，其 端是電源濾波器的公共端，有高壓，只能接大地，禁止與儀表其它端子接在一起。
本說明書給出的為基本接線圖，受端子數量的限制，當儀表功能與基本接線圖沖突時，接線圖以機殼上端子圖為準。
接線端子
圖4.3 儀表接線端子圖

表4.1 儀表輸入信號接線示意圖

（1）儀表與熱電阻或遠傳壓力表接線	（2）儀表與熱電偶及電流、電壓輸入的接線
（3）儀表與閥門開度電位器的接線	（4）儀表與應變電橋或擴散硅傳感器mV信號的接線
（5）儀表與2線制變送器電流信號的接線	（6）儀表與3線制、4線制電壓、電流變送器的接線
