Z61H/Y鍛鋼閘閥產品詳細說明：

Z61H/Y鍛鋼閘閥引用標準：
閘閥的設計與API602，BS5352和ASME B16.34。檢驗與測試按API598，標記按MSS-SP-25

Z61H/Y鍛鋼閘閥結構特點：
鍛鋼閘閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用全焊透連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋螺紋連接，內壓自密封環密封。

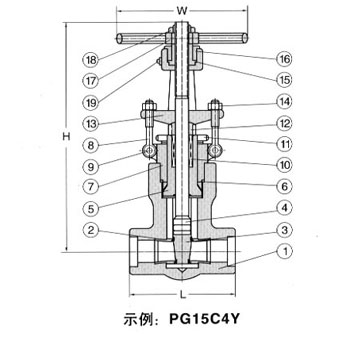

主要零件的材料說明：

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
		Type A105N	Type F22	Type F304(L)	Type F316(L)
1	閥體	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	閥座	A276 420	A276 304	A276 304(L)	A276 316(L)
3	閘板	A182 F430/F410	A182 F304	A182 F304(L)	A182 F316(L)
4	閥桿	A182 F6a	A182 F22	A182 F304(L)	A182 F316(L)
5	墊片	316夾柔性石墨		316夾PTFE
6	閥蓋	A105N	A182 F22	A182 F304(L)	A182 F316(L)
7	閥蓋 螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	圓柱銷	A276 420		A182 F304
9	填料壓套	A276 410		A182 F304(L)	A182 F316(L)
10	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料壓板	A105	A182 F11	A182 F304(L)	A182 F316(L)
12	螺母	A194 2H	A194 4	A194 8	A194 8M
13	閥桿螺母	A276 420
14	鎖緊螺母	A194 2H	A194 4	A194 8	A194 8M
15	銘牌	SS
16	手輪	A197
17	潤滑墊片	A473 431
18	填料	柔性石墨		PTFE
適用介質		水、蒸汽、油品等	水、蒸氣、油品等	硝酸、醋酸等
適用溫度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；

Z61H/Y鍛鋼閘閥主要外形尺寸：

NPS		1/2″	3/4″	1″	11/4″	11/2″	2″
L	900-150Lb	140	140	140	178	178	216
	2500Lb	186	186	186	232	232	279
H(開)		321	321	321	380	414	502
W		160	160	180	200	250	280
重量	900Lb-1500Lb	11.5	10.8	10.5	19.6	21.0	55.4
	2500Lb	12.3	11.6	10.8	26.0	28.4	60.0
