MP-500無刷三相交流發電機產品詳細說明：

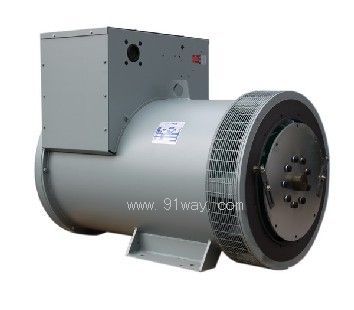

MP-500無刷三相交流發電機

MP系列500機座無刷三相交流同步發電機是在美國馬拉松電氣公司（Marathon Electric U.S.A）提供的MAGNAPLUS圖紙基礎上，新開發改進設計的新型無刷發電機。
MP系列500機座發電機與柴油機配套組成固定或移動電源，適用于各種場合，也可用作應急發電電源。MP系列發電機設計獨特，結構先進，性能優良，運行可靠，使用方便，適合各種應用需要和氣候條件，代表目前國際先進水平。

卓越的電器性能
1． 穩態調壓率≤1%
2． 順態調壓率＋20%－15%Un（60%In.cosφ≤0.4滯后）
3． 電壓調節范圍＞±10%Un
4． 線壓波形正弦性畸變率＜5%
5． 熱偏差為零（極微）

獨特的結構設計
1． 發電機為全防護結構，內部通風散熱結構獨特，鋁合金風扇，通風率高，溫升低。
2． 無刷勵磁方式，配有固態電壓調壓器，調壓器具有低速保護，電磁干擾抑制，過勵關斷等功能，且帶有穩定性調節和電壓幅度調節。
3． 整體凸極轉子結構，阻尼繞組與轉子鐵心連成為一體，磁場繞組采用熱固性環氧填充，有較高的機械和電氣強度。
4． 旋轉整流器位于勵磁機轉子外側，便于維修。
5． 出線箱寬敞，內部可加裝各種器件。出線箱位于機座后面上方，美觀緊湊。
6． 絕緣等級為H級。
7． 按客戶要求可提供用于并聯運行的模塊及附加裝置。
8． 發電機分單軸承和雙軸承兩中結構。
單軸承帶有國際標準的SAE接口和聯軸器片，能與各類進口油機配套。
雙軸承適應國內各種柴油機的配套，按客戶要求配置各種尺寸的凸緣止口。
9． 根據客戶需要可以加裝PMG及使用DVR2000E數字式調壓器。
10．根據客戶需要可以加裝防冷凝加熱管和熱保護元件。

MP-500無刷三相交流發電機使用條件
空氣溫度不超過：40℃
海拔高度不超過：1000米
如使用條件不符合上述環境，必須按規定修正功率輸出定額。
電壓、頻率、轉速、功率因數及工作方式
額定電壓：400伏（480伏60赫茲時）
額定頻率：50赫茲或60赫茲
額定轉速：1500轉/分或1800轉/分
功率因數：0.8滯后
工作方式：連續（S1）
根據客戶需要，可制成不同輸出電壓，或其它特殊要求的產品。

并聯運行
MP發電機都可連續并聯運行，為保證發電機運行穩定，轉子上都裝有全阻尼繞組。
發電機并聯運行時，有功負載的分配由柴油機調速器調節實現，無功負載的分配由發電機調壓器實現。
配有SE350的發電機并聯運行時，需配用APM2000并聯模塊和5VA的電流互感器，采用電壓下垂或橫流補償來保證并聯發電機之間無功負載分配的均衡。
配有PMG和DVR2000E調壓器的發電機，由于DVR調壓器中包含了并聯運行功能，只需提供5VA電流互感器的信號給調壓器即可。

抗電磁干擾
裝有SE350調壓器的發電機符合普通級，配DVR2000E數字式調壓器的發電機符合MiL-461c

軸承
MP發電機使用的軸承是雙面防塵滾動球軸承，一次性潤滑，特殊的高性能潤滑脂，正常使用情況下，B10≥20000小時。
安裝及外型尺寸

Frame	Type	C	B	2F	Weight(KG)
501	MP-350-4	1090	381	279	1013
	MP-400-4				1117
502	MP-480-4	1180			1230
	MP-500-4				1280

單軸承安裝尺寸參照SAE標準配套表格。

頻率對應各額定功率

型號 Base Model	50Hz  1500rpm  400V		60Hz  1800rpm  480V
	NEMA H Cont.   125℃R/R	NEMA H Stby. 150℃R/R	NEMA H Cont.   125℃R/R	NEMA H Stby.  150℃R/R
MP-350-4	350	370	420	450
MP-400-4	400	410	480	500
MP-480-4	480	490	570	590
MP-500-4	500	510	600	620
