JT-5型真空高壓繼電器產品詳細說明：

JT-5型真空高壓繼電器可供衛星地面站,電臺通訊設備,雷達及高壓電氣裝置作開斷高壓電路之用.

2.技術特性 　 觸點形式 一組轉換或一組常開
線圈電源 直流
線圈功耗 10W
觸點 靜態電流 5A
接觸電阻 正常值0.2Ω 最大值0.5Ω
觸點額定電壓 50Hz,20KV(DC或AC峰值)
介質耐壓 正常條件:觸點間觸點與座板間為直流或交流50Hz,25KV(峰值)
線圈與座板間為交流50Hz,500V(有效值)
振動強度 50Hz,單振幅0.35mm.30分鐘
沖擊強度 150m/s²1000次
壽 命 阻性:27VDC,0.5A, 105次
重 量 170g

3.使用條件
境溫度 -40～+55℃
大氣壓力 86～106Kpa
工作位置 任意

4.線圈規格
at20℃：

型號	觸點形式	額定電壓  V	線圈電阻 Ω±10%	吸合電壓 V	釋放電壓 V	吸合電壓 ms	釋放電壓 ms
JT-5	1Z	27	80	16	5	15	15
	1H	27	80	16	5	15	15

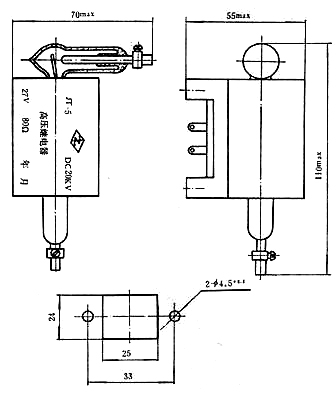

5.JT-5型真空高壓繼電器外形尺寸及接線圖

JT-5型真空高壓繼電器
