您的位置：您的位置：首頁 → 電機產品 → 異步電機 → 交流制動電機 → YEJ系列電磁制動電機

產品名稱：

YEJ系列電磁制動電機

型號規格：

放大圖片

產品類別：

常規產品 -- 電機產品 -- 交流制動電機

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13901609058

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

YEJ系列電磁制動電機產品詳細說明：

YEJ系列（IP44）電磁制動三相異步電動機是Y系列（IP44）三相異步電動機的派生系列電動機產品。機座號從80-200共8個機座號，功率從0。55KW-37KW共47個規格。YEJ系列（IP44）電磁制動三相異步電動機是在Y系列（IP44）三相異步電動機的后端附加同軸的電磁制動器而成。它的功率等級、安裝尺寸、絕緣等級、工作方式、冷卻方式，使用條件等均與Y系列（IP44）電動機相同。它符合JB/T6456-1992《YEJ系列（IP44）電磁制動三相異步電動機技術條件》的要求。

YEJ系列（IP44）電磁制動三相異步電動機的安裝型式有：IMB3（臥式有底腳、端蓋不帶凸緣）、IMB35（臣式有底腳、端蓋帶凸緣）、等三種方式。

YEJ系列（IP44）電磁制動三相異步電動機適用于不含易爆、易燃和不含腐蝕性氣體的場合的要求快速制動、準確定位、往復運轉、頻繁起動、防止滑行的各種機械中作主傳動或輔助傳動用，如：升降機、運輸機械、包裝機械、印刷機械、食品機械、建筑機械、木工機械、減速機械、冶金機械等。
結構特點與運行原理：
　　YEJ系列電磁制動三相異步電動機的定轉子與Y系列（IP44）通用。附加的制動器由直流勵磁，當電動機接通三相電源，電磁鐵也同時接通，并產生電磁吸力，將銜鐵4吸合使盤式制動器3的磨擦面與靜止的磨擦副相脫離，電動機開始轉動。斷電后，電磁鐵也同時斷電，電磁鐵的電磁吸力消失，銜鐵4在制動彈簧7的壓力下，與盤式制動器的磨擦面接觸，產生磨擦力矩，使電動機停轉，電動機在停電制動后，如需要改變一下轉子的位置，可借助于釋放孔處的釋放螺釘6松緊來帶動兩個特殊滑塊，使之產生相互位移，將盤式制動器與靜止磨擦副脫開。

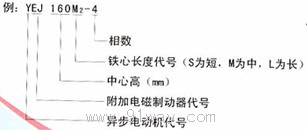

YEJ系列電磁制動電機型號說明

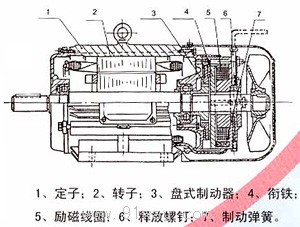

YEJ系列電磁制動電機結構圖

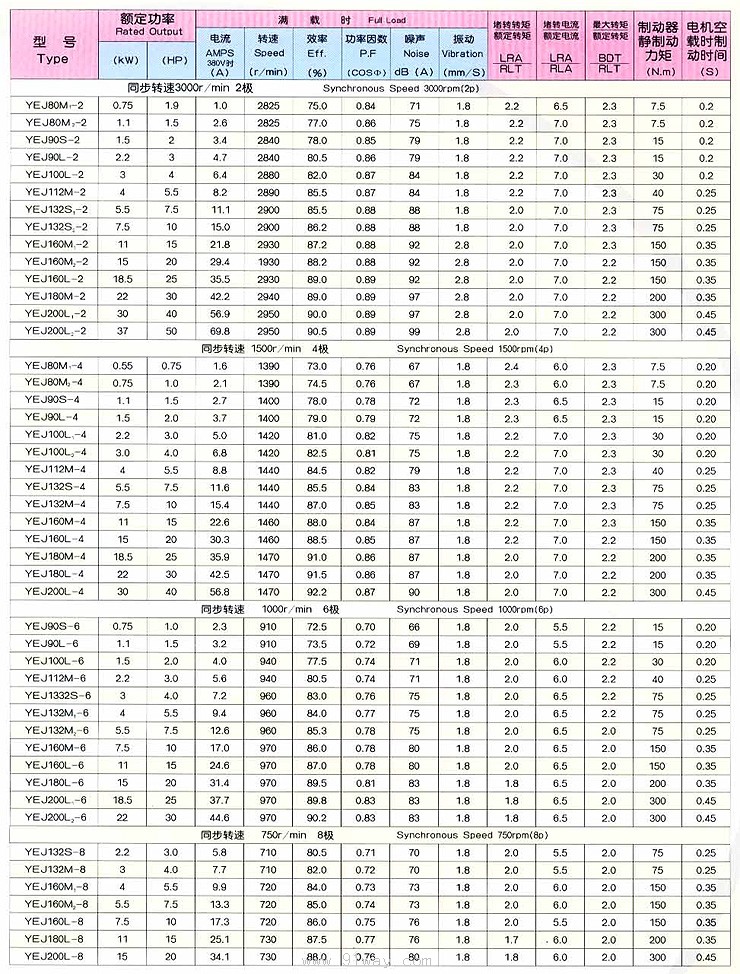

YEJ系列電磁制動電機技術參數

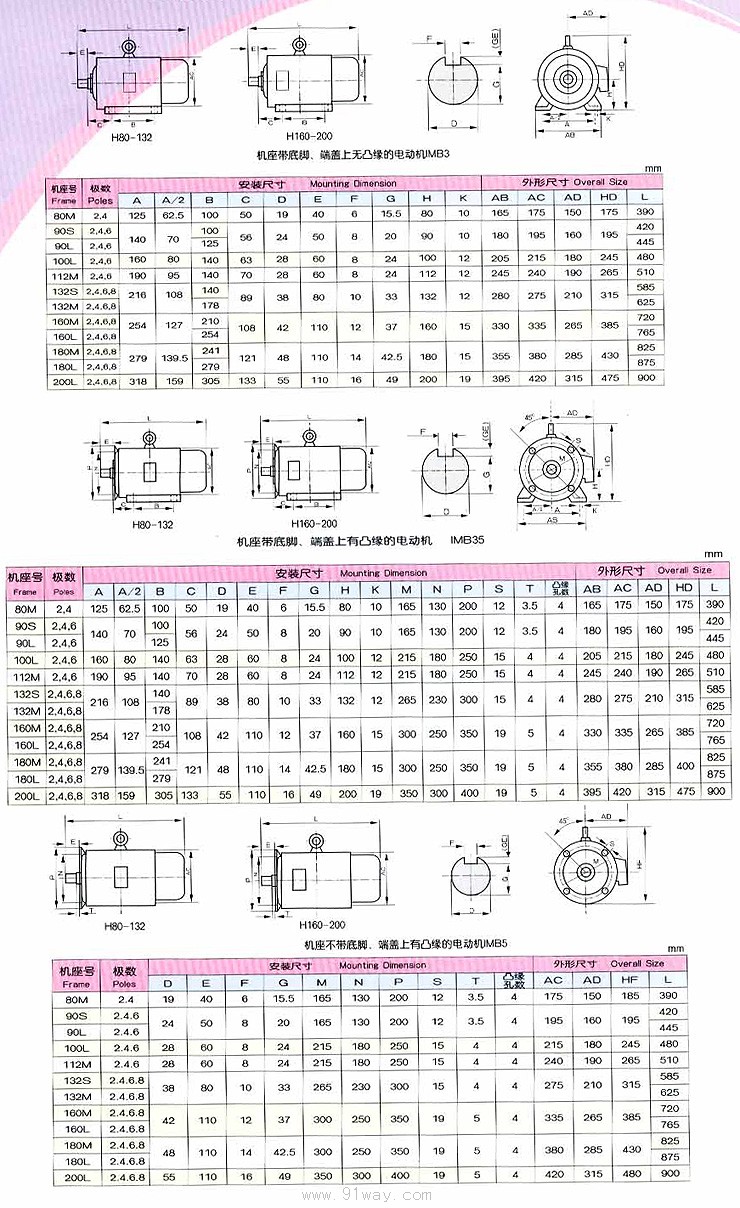

YEJ系列電磁制動電機外形及安裝尺寸

型號 Type	額定功率 KW	滿載時				堵轉電流額定電流 Ikn/In	堵轉轉距額定轉距 Tkn/Tn	最大轉距額定轉距 Tmax/In	靜制動力距不大于 TSB	勵磁電壓 Ufv	轉動慣量 kg·m	空載轉動時間不不大于S
型號 Type	額定功率 KW	轉速 r/min	電流 A	效率 %	功率因數 Φ	堵轉電流額定電流 Ikn/In	堵轉轉距額定轉距 Tkn/Tn	最大轉距額定轉距 Tmax/In	靜制動力距不大于 TSB	勵磁電壓 Ufv	轉動慣量 kg·m	空載轉動時間不不大于S
YEJ801-2	3.0.75	2825	1.8	75	0.84	6.5	2.2	2.3	7.5	96	0.00428	0.2
YEJ802-2	1.1	2825	2.6	77	0.86	7.0			7.5		0.00496
YEJ90S-2	1.5	2840	3.4	78	0.85				15		0.0074
YEJ90L-2	2.2	2840	4.8	80.5	0.86				15		0.00933
YEJ100L-2	3.0	2880	6.4	82	0.87				29.4		0.01504
YEJ112M-2	4.0	2890	8.2	85.5	0.87				39.2	170	0.03199	0.25
YEL132S1-2	5.5	2900	11.1	85.5	0.88		2.0		73.6		0.06434
YEL132S2-2	7.5	2900	15	86.2	0.88				73.6		0.0724
YEL160M1-2	11	2930	21.8	87.2	0.88				147.2		0.22853	0.35
YEL160M2-2	15	2930	29.4	88.2	0.88			2.2	147.2		0.26623
YEL160L-2	18.5	2930	35.5	89	0.89				147.2		0.316
YEL180M-2	22	2940	42.2	89	0.89				215.8		0.37637
YEL200L1-2	30	2950	56.9	90	0.89				294.3		0.739	0.45
YEL200L2-2	37	2950	69.8	90.5	0.89				294.3		0.8181
YEL225M-2	45	2970	83.9	91.5	0.89				441.5		1.269
YEL801-4	0.55	1390	1.5	73	0.76	6.0	2.4	2.3	7.36	96	0.00866	0.2
YEL802-4	0.75	1390	2.0	74.5	0.76	6.0	2.3		7.36		0.01073
YEL90S-4	1.1	1400	2.7	78	0.78	6.5			14.7		0.01132
YEL90L-4	1.5	1400	3.7	79	0.79	6.5			14.7		0.0143
YEL100L1-4	2.2	1420	5.0	80	0.82	7.0	2.2		29.4		0.02733
YEL100L2-4	3.0	1420	6.8	82.5	0.81				29.4		0.03506
YEL112M-4	4.0	1440	8.8	84.5	0.82				39.2	170	0.04969	0.25
YEL132S-4	5.5	1440	11.6	85.5	0.84				73.6		0.11584
YEL132M-4	7.5	1440	15.4	87	0.85			2.2	73.6		0.15404
YEL160M-4	11	1460	22.6	88	0.84				147.2		0.3986	0.35
YEL160L-4	15	1460	30.3	88.5	0.85				147.2		0.6828
YEL180M-4	18.5	1470	35.9	91	0.86		2.0		200		0.68667
YEL180L-4	22	1470	42.5	91.5	0.86				200		0.7677
YEL200L-4	30	1470	56.8	92.2	0.87				294.3		1.3963	0.45
YEL225S-4	37	1480	70.4	91.8	0.87		1.9		441.5		2.158
YEL225M-4	45	1480	84.2	92.3	0.88		1.9		441.5		2.463
YEL90S-6	0.75	910	2.2	72.5	0.70	5.5	2.0		14.7	96	0.01514	0.2
YEL90L-6	1.1	910	3.2	73.5	0.72	5.5			14.7		0.01815
YEL100L-6	1.5	940	5.6	80.5	0.74	6.0			29.4		0.03573
YEL112M-6	2.2	940	5.6	80.5	0.74	6.0			39.2	170	0.07639	0.25
YEL132S-6	3	960	7.2	83	0.76	6.5			73.6		0.15437
YEL132M1-6	4.0	960	9.4	84	0.77				73.6		0.1906
YEL132M2-6	5.5	960	12.6	85.3	0.78			2.0	73.6		0.2384
YEL160M-6	7.5	970	17	86	0.78				147.2		0.45813	0.35
YEL160L-6	11	970	24.6	87	0.78				147.2		0.59078
YEL180L-6	15	970	31.4	89.5	0.81		1.8		215.8		0.9919
YEL200L1-6	18.5	970	37.7	89.8	0.83				294.3		1.6809	0.45
YEL200L2-6	22	970	44.6	90.2	0.83				294.3		1.838
YEL225M-6	30	980	59.5	90.2	0.85		1.7		441.5		2.639
YEL132S-8	2.2	710	5.8	80.5	0.71	5.5	2.0		73.6		0.15534	0.25
YEL132M-8	3.0	710	7.7	82	0.72	5.5			73.6		0.19184	0.25
YEL160M1-8	4.0	720	9.9	84	0.73	6.0			147.2		0.37563	0.35
YEL160M2-8	5.5	720	13.3	85	0.74	6.0			147.2		0.4714
YEL160-8	7.5	720	17.7	86	0.75	5.5			147.2		0.60538
YEL180L-8	11	730	24.8	87.5	0.77	6.0	1.7		215.8		0.9676
YEL200L-8	15	730	34.1	88	0.76		1.8		294.3		1.694	0.45
YEL225S-8	18.5	730	41.3	89.5	0.76		1.7		441.5		2.299
YEL225M-8	22	730	47.6	90	0.78		1.8		441.5		2.736

機座號 Frame size	H80-225
功率 Power	0.55-45KW
同步轉速 Synchronous speed	3000;1500;1000;750RPM
電壓 Voltage	220/380;380/660V
頻率 Frequency	50Hz;60Hz
防護等級 Protection class	IP44;IP54;IP55
絕緣等級 Insulation class	B、F
環境溫度 Ambi.temperature	-15∽+40℃
海拔 Altitude above sea level	≤1000m

接線盒 Terminal Boxes

機座號 Frame No.	管螺紋直徑 Dia.of pipe thread mm		出線孔直徑 Dia.of outlet hole mm
機座號 Frame No.	Y系列及派生	Y2系列及派生	Y系列及派生	Y2系列及派生
H63∽90	M24×1.5-6g		1×11
H100	M30×2-6g	M24×1.5-6g	1×13	1×11
H112∽132	M30×2-6g		1×13	2×15
H160∽180	M36×2-6g		1×25	2×18
H200∽225	M48×2-6g		1×36	2×36
H250∽280	M64×2-6g		1×51	2×51
H315	M64×2-6g		2×51
H355	M64×2-6g	M72×2-6g	2×51	2×52

振動 Vibration

電機在空載時測得的振動速度有效值（即振動烈度限值）不超過表4中的N級所列值，用戶提出要求也可制作R級。

At no load the virtual values of the vibretion velocity(i.e,the limits of vibration severity)of motors should not exceed the values specified in table 4.class R.is available on request.

機座號 Frame No.	<132		>132∽225		>225∽355
同步轉速 Synchronous speed r/min	600∽1800	>1800∽3600	600∽1800	>1800∽3600	600∽1800	>1800∽3600
振動等級 Vibration Class	振動速度有效值mm/s Effective Value of Vibration speed mm/s
N	1.8
R	0.71	1.12	1.12	1.80	1.80	2.80
S	0.45	0.71	0.71	1.12	1.12	1.80

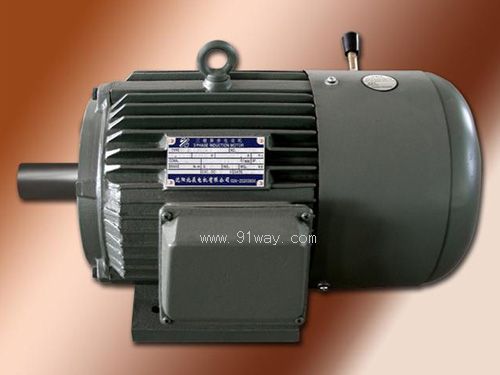

YEJ系列電磁制動電機
